cornea Geplaatst: 8 februari 2010 Geplaatst: 8 februari 2010 Zoek een schakeling die een relais kan schakelen en als stuur signaal een audio signaal is.(moet ook inschakelen bij laag volume). bij voorkeur 1 voeding spanning en uitschakeling vertraging. Stream thuis alle audio(multiroom) en wil zo de versterker(s) dus aan/uit laten gaan. Rebox 9000 ,triax 88cm 4 x quad LNB.
Gast skystar Geplaatst: 9 februari 2010 Geplaatst: 9 februari 2010 Tweede hit google is al raak: http://www.elektronicaforum.nl/vox-t6290.html Aanpassen naar wens Martin
Gast Kimble Geplaatst: 9 februari 2010 Geplaatst: 9 februari 2010 Dan rest nog de uitschakelvertraging.
Moderator ceesv Geplaatst: 9 februari 2010 Moderator Geplaatst: 9 februari 2010 Met een timer(IC)? Gaat niet bestaat niet! 65" 4-K OLED, Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.
Gast Kimble Geplaatst: 9 februari 2010 Geplaatst: 9 februari 2010 Klopt Sjaak(k), helemaal gelijk. Zat een beetje te Wat de backnoise betreft, zou je die niet kunnen elimineren door te gaan werken met een optocoupler, die het geheel aanstuurt. Wat denk je daarvan......
Gast Kimble Geplaatst: 9 februari 2010 Geplaatst: 9 februari 2010 Ok, snap waar je heen wilt. Zal de schakeling eens bouwen (gebruik hem als doel dat de verlichting aangaat als de honden gaan blaffen). (Dus wel met background-noise) Die 12 volt is niet helemaal naar mijn zin, dus ga ik aan de slag met een 5 volt uitvoering. Timercircuit voor de aansturing van het relais zet ik er wel overheen om het licht een 5 minuten na te laten branden. En niet te vergeten een "bluselco" over het relais, dat de polen niet aan elkaar gepuntlast worden. In eerste instantie gebruik ik ipv een relais wel een solid-state zodat ik lekker 230V kan schakelen. Moet toch lukken Sjaak(k)..... pfff doe liever digitale electronica..... na die oude Philips EE-bouwdozen met die veren ben ik genezen......
cornea Geplaatst: 10 februari 2010 Auteur Geplaatst: 10 februari 2010 Zal de gevoeligheid aan de ingang wel goed genoeg zijn? Vanaf hoeveel uV zal deze inschakelen? Ben zelf al met iets bezig met een TLD82 IC en ook een 12V voeding. Krijg het wel gevoelig genoeg maar toch niet helemaal stabiel. Rebox 9000 ,triax 88cm 4 x quad LNB.
Eddy VL Geplaatst: 10 februari 2010 Geplaatst: 10 februari 2010 Citaat: Ben zelf al met iets bezig met een TLD82 IC en ook een 12V voeding prttt...tuut...tuut......onbekend type....krak...pfwiet Is iets van Texas Inst ? Vind geen datasheet ervan. Op amp? Eddy Vl
cornea Geplaatst: 11 februari 2010 Auteur Geplaatst: 11 februari 2010 Foutje IC is TL082. Rebox 9000 ,triax 88cm 4 x quad LNB.
Eddy VL Geplaatst: 11 februari 2010 Geplaatst: 11 februari 2010 Citaat: IC is TL082 :)Reset...Ini...Datasheet gevonden.... Dubbele opamp dus... Ik volg dit draadje omdat ik vermoed dat iemand veel licht zal hebben als er een auto voorbij rijdt, het waait, het regent, het hagelt of iemand het autoportier dichtklapt... zelfs als men erin slaagt om de vox schakelaar te laten werken. Wat betreft het Vox-schematje denk ik dat de versterking van de eerste trap = 1, en als je de gelijkrichting bekijkt moet je toch al minimum 0,5 a 1 V ingangsspanning hebben. (er staat ook bij AF-IN en niet microfoon). In het beste geval werkt het met een kristal microfoon. Bij een dynamische moet je hiervoor al minimum een versterking van 100 hebben. (mogelijks zelfs 200, als de blafbeesten niet getraind zijn om in de microfoon te blaffen) En dan komen we terug op het eerste puntje, en dat los je niet op met enkele transistoren. Dit is mijn persoonlijk idee ervan, maar het experimenteren met schakelingetjes is ook plezant... dus we horen wel hoe het verder gaat. MVG Eddy Vl
Gast Kimble Geplaatst: 11 februari 2010 Geplaatst: 11 februari 2010 @Eddy VL Ik heb ook nog twee "lovebirds" (agapornissen) die wel eens fluiten. Dus ik moet hoge tonen ook elimineren. Die blafbeesten lopen met zijn tweeen door de gehele benedenverdieping te blaffen. Dit al naar het gelang waar het buitengeluid zich voordoet. Nu heb ik zo'n "ding" (piept als je fluit, voor je sleutelbos) werkeloos verklaard omdat die vogels vrolijk terugfluitte naar mijn sleutelbos... dat ding heb ik al uit elkaar gehaald maar dat is een piezo geval met een druppeltje "teer" op een printplaatje. Maar ik ben al wat aan het stoeien en moet eerst maar eens gaan uitzoeken wat voor nevengeluiden hier allemaal in huis heersen.
Eddy VL Geplaatst: 11 februari 2010 Geplaatst: 11 februari 2010 Kimble, ik denk dat als je echt iets wilt dat betrekkelijk werkt dat je dan moet overgaan naar op-amps (ook om de oppervlakte van de schakeling te beperken) en dat je dan moet beginnen met een degelijke +/- voeding. +/- 15V of +/- 12 V. In dit draadje pag 3 staat het schematje: Voeding condensator berekenen Fig 2 in "2de onderwerp: overvoltage protection" Ik denk dat je een microfoon-voorversterker, een bandpass-filter, een dubbelfazige precisie-gelijkrichter met RMS-omvorming nodig hebt, en dan heb je toch al een quad op-amp genre TL054 nodig. Een hond blaft en heeft een spectrum vanaf 500 tot 3000 Hz. En het duurt ongeveer 100 msec op volle sterkte en valt daarna snel terug naar 20 %. Daar zal je ook een dubbele opamp en een LM556 voor nodig hebben... Nu heb ik hier wel een aantal standaardschemas liggen, en ik moet die dan wel aanpassen... Ik wil je daar zelfs een overzichtsschema van maken zodat je weet waar ik naar toe wil. Maar dit zal wel iets meer dan 2 transistoren zijn... Mvg Eddy Vl

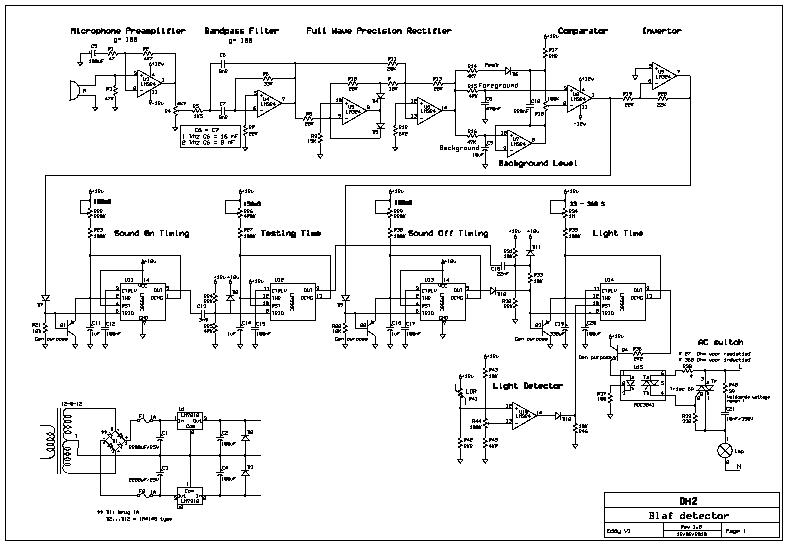

Eddy VL Geplaatst: 13 februari 2010 Geplaatst: 13 februari 2010 Kimble, ik ben momenteel aan het wachten op onderdelen, zodat ik wat tijd had voor "Spielerei". Uiteindelijk heb je 2 LM324's nodig (of TL054) en 2 LM556C's. En je hebt een daglichtdetectie en een triac uitgang, als je geen transformatoren wilt aansturen, tenminste. Je zal dan wel de frequentie van je "lovebirds" moeten meten... Dit is wat ik bedoelde in het voorgaande stukje. Mvg Eddy Vl
Moderator Matchless Geplaatst: 13 februari 2010 Moderator Geplaatst: 13 februari 2010 @Eddy VL Is het niet handiger als je iig voor een gedeelte een micro controller gebruikt? Die kan dan de timing overnemen en je kan hem makkelijker aanpassen.Ook hebben die een analoge ingang zodat je die ook softwarematig kan instellen. Een smartphone is een hulpmiddel, geen levensstijl Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.
Eddy VL Geplaatst: 14 februari 2010 Geplaatst: 14 februari 2010 Citaat: Is het niet handiger als je iig voor een gedeelte een micro controller gebruikt? Is ook een optie maar zal ook niet zo eenvoudig zijn, steekt ook een bandpass filter in, en ik weet nu niet in hoeverre er micro-controllers zijn met ingebouwde filter, en anders moet je het softwarematig doen, maar word dan ook niet simpel denk ik. Maar als je 't wil uitwerken, zoals gezegd 't is "spielerei" en een pracht van een projectje... Je kan misschien een poging wagen... ben benieuwd naar het resultaat, ben best bereid om wat bij te leren (als je tijd moest hebben natuurlijk) Eddy VL
