schema gezocht auto on/off via audio signaal

[Gast Kimble]

@Eddy VL



Ziet er goed uit en is duidelijk. Ik heb de frequentie van de vogels niet kunnen meten omdat ik hier voor geen meetapparatuur heb.



Ik heb wel kunnen meten hoeveel db die Agapornissen hebben. Schrik niet.... op 1 meter van de binnenvoliere behalen ze 103db. Nu heb ik gelezen dat het aantal db wordt fysisch gekenmerkt door sterkte en toonhoogte. Zo'n vogeltje weegt een 40 gram, dus neem ik aan dat het (ook mijn gehoor beaamt het) de toonhoogte is.



Ik kan proberen om met de laptop en een losse microfoon, de honden en de vogels te meten alsook de achtergrondgeluiden.



Binnen dit spectrum zal eea moeten gaan werken, waarin ik alle vertrouwen wel heb.



Groet,

Kimble

[Gast Kimble]

Inderdaad Sjaak(k) ik ben een beetje het topic van Cornea aan het "vervuilen".



Terug te komen op de VOX-schakeling;



De bedoeling is het volgende. Ik heb 2 honden die aanslaan als er mensen in de tuin komen. Voordat die ongenodigde gasten hun slag willen slaan wil ik dat een VOX-schakeling dmv de honden die al vrij snel aanslaan, de binnenverlichting en buitenverlichting aan gaat. Probleem is echter dat ik ook 2 vogels heb die volgens mij geen nachtrust nodig hebben.



Ik kan kiezen voor een PIR op een 3-tal plaatsen en dan die binnen het licht ook activeren, maar dan gaat het licht ook aan als in het weiland hierachter de koeien zich verplaatsen of de paarden van de buurman zich verplaatsen.



De honden zijn aan bijna alle "vaste" geluiden gewent. Stopt er voor de deur een auto midden in de nacht dan slaan ze al wel aan.



Nu heeft een grutter wel van die PIR's met licht en zelfs camera op usb en sd-kaart als stand-alone, die op zich wel leuk is om met de rug naar de buren en weiland te plaatsen aan een paal. (Vraag me wel af wat die USB erop doet, of je moet er een pc binnen 7 meter in de buurt hebben)



Al met al is dit een reuze interessant topic geworden en is er al wat energie in gepompt.



EDIT: Ik heb overigens al gekeken naar een blafband, die er volop te krijgen zijn. Probleem is dat ik dan de honden "bedraad" moet laten lopen. Die "sensoren" zitten op de keel.

[Eddy VL]



Heu Kimble,

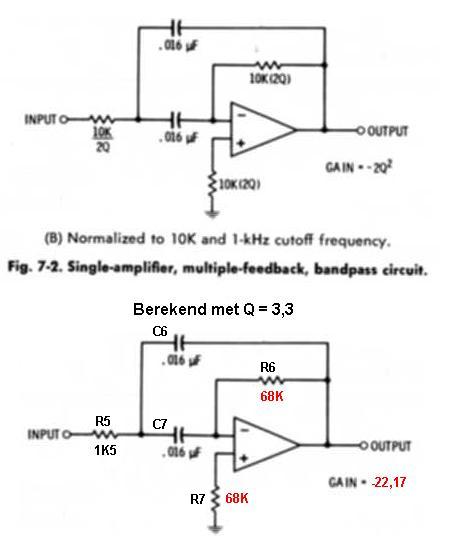

foutje ontdekt in de bandfilter:

beginnen met bijgevoegd schema, boekje klapt dicht, dan verder doen met een gelijkaardig schema enkele blz verder.

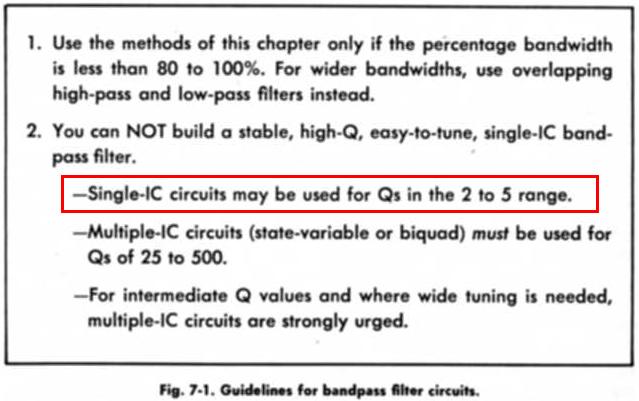

Het boekje heet Active Filter Cookbook. Nu weet ik waarom het "Active" heet...



Heb er nu de originele tekening bijgezet, kan je zelf narekenen of ik geen stommiteiten gedaan heb... en de verbeterde versie R6 = R7 = 68K



Citaat:

Ik kan proberen om met de laptop en een losse microfoon, de honden en de vogels te meten alsook de achtergrondgeluiden.



Kan je doorgaans met een audio editor bepalen, 1 / tijd van 1 periode = frequentie. Als je geen audio editor moest hebben mag je de vogeltjes opsturen per E-mail ( geluid ervan )



De honden vermoed ik zijn nogal breedbandig... (honden zelf niet opsturen, geluid volstaat...)



Mvg



Eddy Vl
