DB500, wel ver.niet hor

[Gast S60]

Ik heb hier even een DB500 die wel de verticale kanalen laat zien maar niet de horizontale kanalen.

Enige tijd geleden heb ik hier iets over gelezen maar kan het niet terug vinden.

Ging het hier over een chippie of een elco?????



Groeten S60

[iemand]

Welke spanning meet je op de F-connector bij een horizontaal-, of verticaal kanaal ?



Ene is 18 volt en de andere 14 volt...Zo niet dan zit de fout in je DB.

Zo wel, dan is je LNB stuk.

[Gast S60]

De lnb stuk daar geloof ik niet in,ik had er een 7020 aan die lnb hangen en die werkte normaal en na even te controleren ook nog.

Ik heb de spanning gemeten met de lnb er aan en dan meet ik zowel horizontaal als vertikaal 11,31 volt.

Dit is dus niet goed.



Wat nu.





S60

[iemand]

Heb je de ontvanger al eens enkele minuten spanningsloos gemaakt en dan weer gemeten of beproefd ?

[iemand]

Je zoekt mogelijk deze info ....

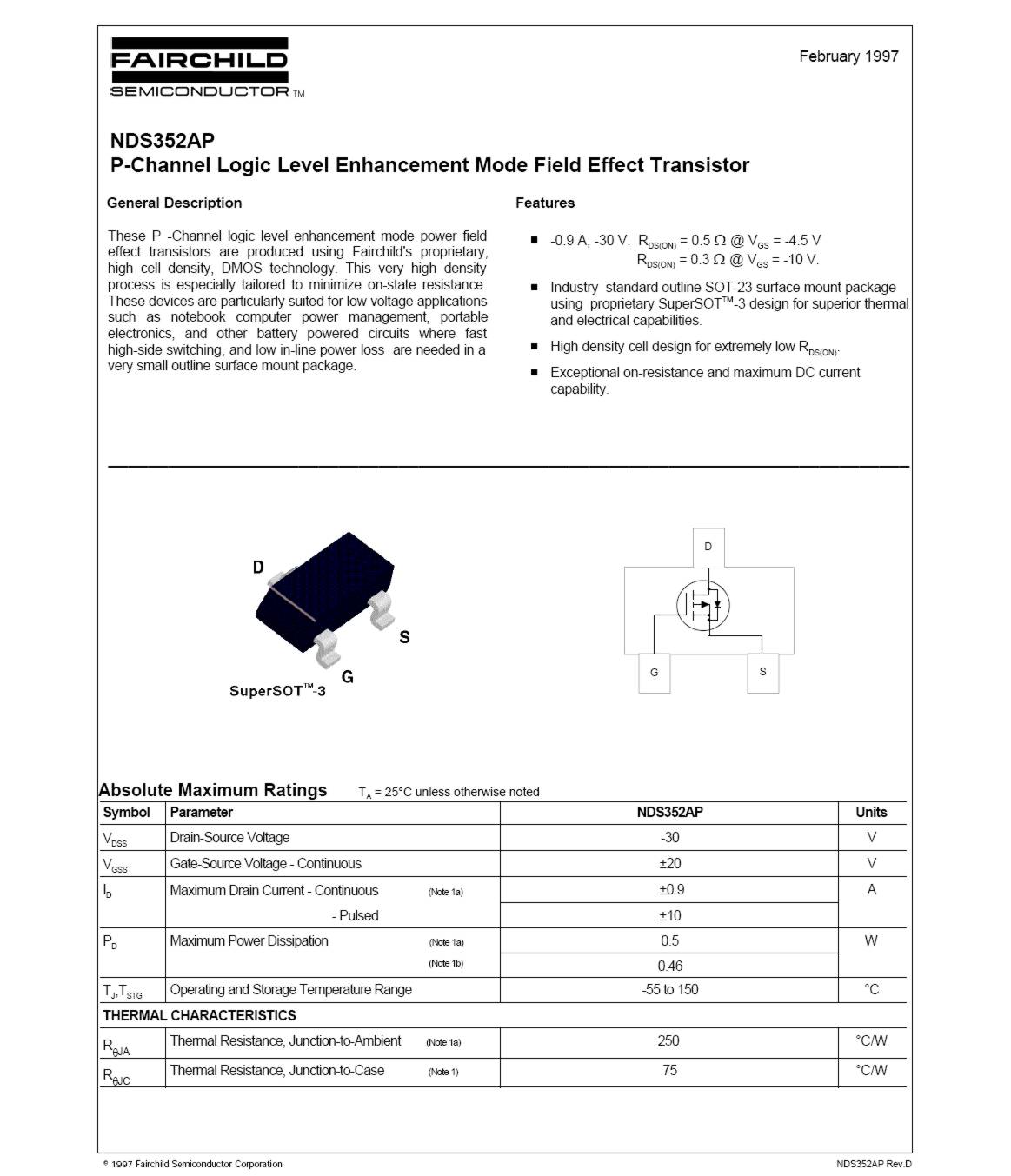

Q72 kan mi. ook wel een andere P-channel fet worden.

[metropar]

de fet q 72 kan defect zijn maar meestal heb je dan helemaal geen lnb spanning

dus voor ik de fet zou vervangen hang er eerst eens een

andere voeding aan van 12v 2amp

als het probleem er dan nog is kan je de fet vervangen



gr metropar

[iemand]

daar heb je helemaal gelijk in

meet inderdaad eens even aan de binnenzijde de spanning



een onbelaste voeding kan wel 12 geven, maar wat doet ie belast.

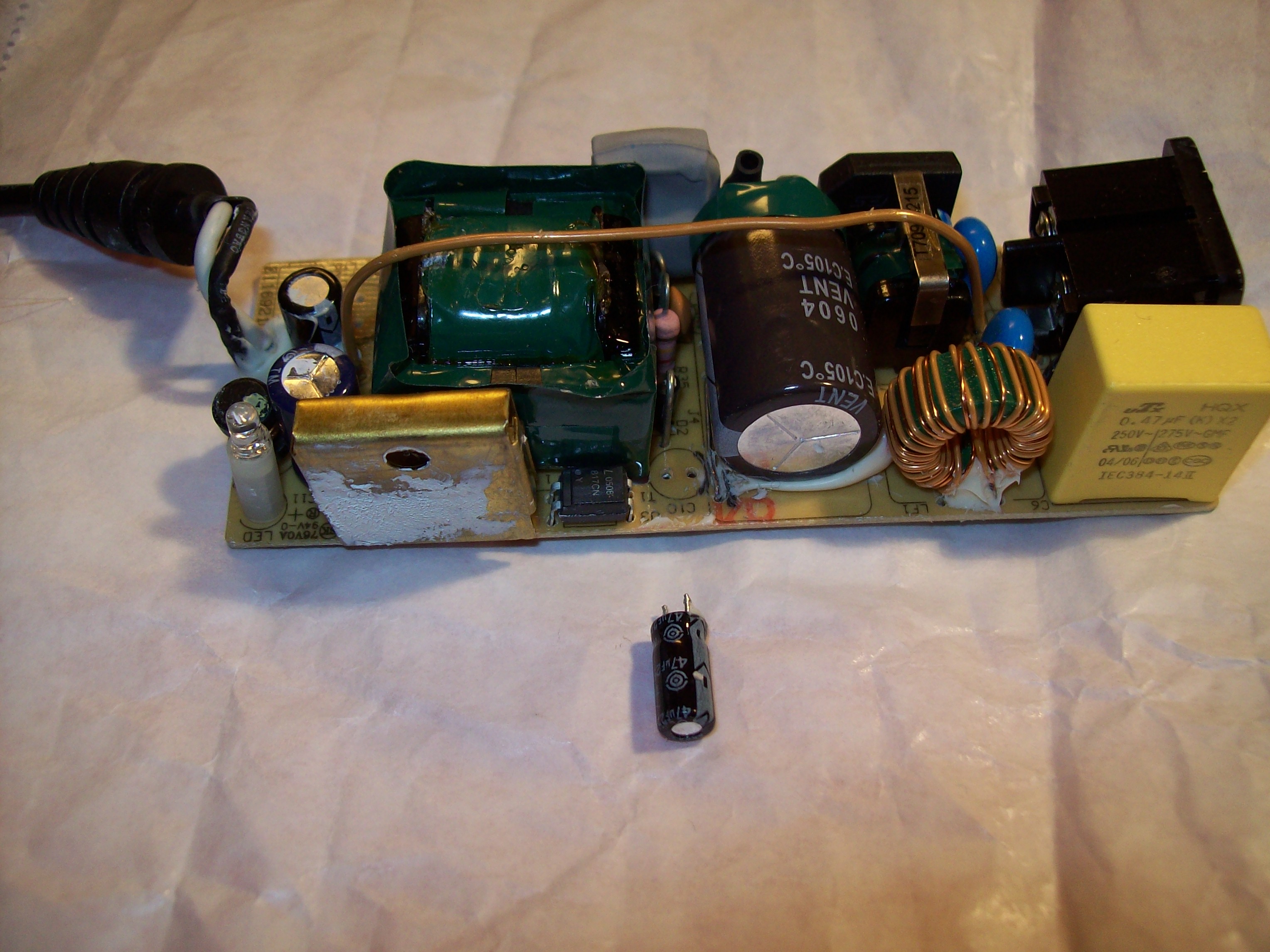

kheb laatst een voeding gemaakt door 1 condensator te vervangen

zie bijlage

[Gast S60]

De spanning gemeten daar waar deze in de dreambox komt is 11,86 volt.

Het is een 3A voeding.

De lnb spanning word deze in de tuner gemaakt of er buiten.

Op de Q72 meet ik onder 11.44

boven links 11,47

boven rechts 5,72 volt.

Is deze dan wel stuk.



S60

[iemand]

Het is in dit geval dus niet de voeding; aangezien die belast (met je 500) netjes (bijna) 12 volt afgeeft.



Dat wordt dus nu het schema "lezen" en doorgronden en evt andere punten nameten.



Ik heb het even druk, maar kom hier opterug.

Hopelijk komen ondertussen tips van de andere leden.

[Gast S60]

Is het mogelijk dat de tuner stuk is.



Ik stelde de vraag al eerder van word de lnb spanning van 14 en 18 volt in de tuner gemaakt of elders in de dreambox.



Groeten S60

[iemand]

In het schema "DB500 FETQ72.jpg"

wordt de spanning gemaakt en gaat rechts-in-het-midden naar je tuner.

Dus probeer op R712 of R713 wat daar de spanning is.



suc6

[metropar]

op r712 (150ohm) moet aan bijde zijde 18 volt staan

op r713 (220ohm) aan de zijde waar hij verbonden is met r712 18 volt

en aan de andere zijde 12 volt belast meten met box aan en aangesloten lnb

heb je deze spanningen stop dan maar met zoeken in je box

maar zoek het dan in je antenne opstelling zoals:kabels,conn,switch etc of je settingslijst



gr metropar



[Matchless]

Nog een vraag.



Weet je of je een orginele of een kloon hebt? Bij de klonen sneuvelen wel vaker de tuners zelf.

[Gast S60]

op r712 (150ohm) moet aan bijde zijde 18 volt staan

op r713 (220ohm) aan de zijde waar hij verbonden is met r712 18 volt

en aan de andere zijde 12 volt belast meten met box aan en aangesloten lnb

***************************************************************

op r712 meet ik 11,7 en 11,6 volt

op r713 meet ik 7.00 en 11,6 volt.



dus niet de voltages die je aangeeft



Gr. S60

[trust]

U70 is de DC/DC/StepUp converter , pin 3 is dacht ik de uitgang , daar zou je de hogere spanning moeten meten .
