DB500, wel ver.niet hor

[Gast S60]

De hoogste spanning die ik meet op de U70 is 11,7volt.



S60

[trust]

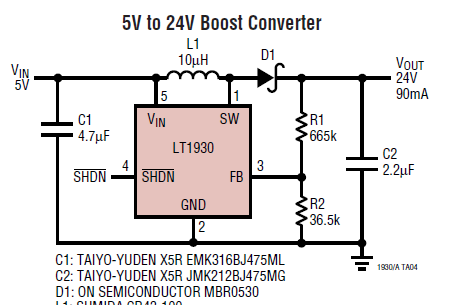

Hier een voorbeeld uit het datablad van de LT1930ES5

De tekening komt aardig overeen met het schema van de DM500

Pin 3 is de uitgang

Volgens de tekst moet er op de aansturing 2.4v of meer staan

om hem te laten werken .

Vergelijk de spanningen .



Ik heb hier een defekte cloon liggen maar kan daar nog wel metingen doen op de lnb voed. lijn

Voor de diode D71 (vergelijk met D1 op onderstaande tek.) meet ik 12v en erna 16v , helemaal korrekt zal dat niet zijn want van de printplaat heb ik al div onderdelen gehaald



De 16v (bij mij) word op de 2e aansluiting van het tunerblikje aangeboden , dit vanaf de achterzijde .



SHDN (Pin 4): Shutdown Pin. Tie to 2.4V or more to enable

device. Ground to shut down.



LT1930ES5.pdf

[metropar]

12 volt klopt als hoogste spanning op de U70 staat op de

linkse van de 3 pinnen

je probleem zit in de spannings line van r712 daar heb je 11,7

wat 18 volt hoort te zijn daar verlies je dus ergens 6 volt

in deze line moet je dus gaan zoeken wat de oorzaak is

let o.a. op defecte elko,hoogohmige weerstand. defecte c etc



gr metropar

[trust]

Als je aan beide zijden van D71 dezelfde spanning meet , zou die sluiting kunnen hebben .

Dat aan U70 geen hogere spanning gemeten word , komt omdat die zeer snel schakelt , een multimeter kan dat niet bijbenen .

Een oscilloscoop zou dat wel zichtbaar kunnen maken .

[iemand]

en ik gok erop dat D71 defect is en niet geleidt

en dat de uitgangsspanning via L714 loopt.



De spanningverdubbeling werkt hierdoor niet.



Diode kun je simpel meten in de Ohmse stand van je avo meter.

1 kan op minder weerstand dan de andere kant op.



zo niet ... ff nieuwe diode erin

[columbo]

Neem toch maar de diode test op je multimeter,die is daar voor bedoeld.

[iemand]

en anders is denk ik de U70 defect

[Gast S60]

Het lijkt er op dat de diode stuk is,ik heb hem er tussen weggehaald en hij geleid naar bijde zijden.

Is dit een specifike diode of kan ik er een ander type voor in de plaats zetten.

Op de diode staat 718 B14.

De 718 is niet helemaal duidelijk het kan ook 71B zijn.



Gr. S60

[metropar]

staat er geen 613 1BL3 op die diode

lijkt mij meer logich

1 amp 30 volt schottky



gr metropar



[Gast S60]

Nee ik kan er echt niet iets anders van maken.



S60

[trust]

Ook in die "cloon" moeilijk te lezen

waarschijnlijk 740 B14 of 1314

@ S60 als je denkt dat het ermee opgelost is wil ik hem er wel af halen en opsturen .

[trust]

Volgens het schema MBRS130LT(1BL3) ergens anders gelezen MBRS130LT3



Inderdaad een 30v 1A Schottky diode .

[iemand]

Moet m.i. een gewone snelle diode in die inderdaad 1 ampere continue kan verdragen



Probeer eers eens gewone 1N4007 om te proberen, misschien werkt het dan al ?



Of heb je nog een oude schakelede voeding liggen, dan slopp je daar een diode uit die net na de trafo zit een de secundaire kant.

[metropar]

de 500 die ik hier heb staan is uitgevoerd met

de 613- 1LB3 100% te lezen

en dat is een schottky 30volt 1 amp



gr metropar
