Samsung TV-ke CB21H1TOX Geen beeld/klank

[Eddy VL]



Ik heb het schema CB20H1 van de site van Steve gehaald.

Dit is ook de CB21H1 echter de T5X versie.

Het verschil zit hem in het Micom TXT deel waar de voeding van IC901 op 3,3V staat(VCC1 en VCC2, VCC3 = gnd). Voor de rest is het spul nogal gelijklopend.



13V en 125V aanwezig. 5V op IC 802 aanwezig.





- Pin 18 IC901 geeft bij opstarten 5V --> pin 8 IC802 staat op 0.



Na kanaal kiezen op AB of voorpaneel:



- Pin 18 IC901 geeft 0V --> pin 8 IC802 geeft 8V voeding.



(In tegenstelling tot de uitleg van de foutlokalisatie van Samsung!)





Pin 40 van IC201 (onechip) staat in standby op 0V.

Zou moeten pulsen geven op lijnfrequentie in werking.

Hij schakelt enkel naar 0,7V maar zonder pulsen.



De collector van Q402 gaat van 12V in standby naar 0V in werking, dus is OK voor mij. Q401 meet goed door (ik weet natuurlijk niet of de Emittor-Collector geleid, maar de diode erover meet goed). Transfo staat op 125V (en de collector van Q401 dus ook).



Er loopt dus iets mis met IC201 (onechip)

Toch krijg ik zonder ingangssignaal een flink pak ruis op pin 13 (dus dood is hij nog niet).



Iemand ervaring met deze fout?



MVG



Eddy Vl







[Eddy VL]

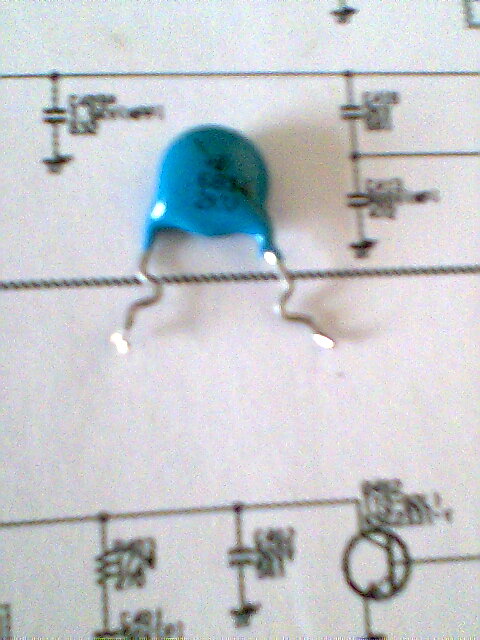

Hier bijgevoegd een foto van de dader, duidelijk in beeld gebracht omdat ik niet wil dat hij nieuwe criminele feiten zou plegen.

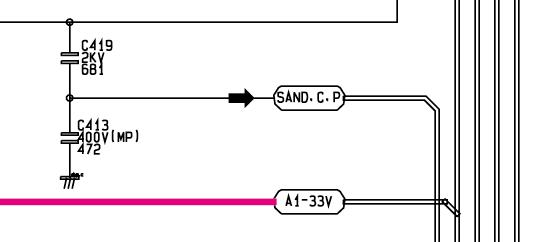

Het betreft hier C419 (zelfs doormidden gebroken...)



De CB21H01T0X heeft dezelfde Chassis als de CB21H01T5X, alleen de MICOM TTX (IC901)is niet de SAA5291PS maar wel de SAA5532, werkt op 3,3V. RT01 en RT03 zijn vervangen door een stabilisator LF33CV en die verzorgt de voeding. Voor de rest een pak brugjes die anders verbonden zijn...



In elk geval: hij doet het weer...





Eddy Vl



[iemand]

ik heb hier ook nog een paar van die "criminelen"

ze zijn inderdaad lastig te traceren ;-)



mooi dat de reparatie gelukt is.

[Eddy VL]

ThnX



Eddy Vl
