Hoe te beginnen bij zelf reparatie Philips TV?

[Satbakker]

Hallo,



Ik heb een Philips TV gekregen model 32PW9523/25. Dat is zo´n matchline geintregreerd in een meubel. (Greenline) Nu wil ik die in onze tuinzithoek gaan zetten. Echter gaat die niet aan en wil ik proberen zelf te kijken wat er aan de hand is. Beginnend bij de zekeringen. Heeft iemand tips, of kent iemand dit toestel? Waar kan ik het beste beginnen en hoe kan ik dit het beste aanpakken.



Alvast bedankt



Gr. Satbakker

[columbo]

Het beste is om eerst een cursus te volgen,want zomaar ergens aan beginnen zonder kennis van zaken heeft geen zin,kan zefs dodelijk zijn ivm.spanningen van 25KV.Kijk eest of er wel spanning op het stopcontakt staat.MD2,25 chassis geeft weinig problemen.op wat droge soldeerverbindingen na.

[boarder]

Veel voorkomende fout: aan/uit schakelaar defect



Veel voorkomende fout: hs-condensator defect - het toestel tikt zachtjes - Fet ook vervangen.

[Satbakker]

Oke, ben een stukje verder. Er is één zekering (T3.15H) die stuk is. Heb er exact dezelfde ingezet en bij het aanzetten van de tv is het meteen KLAP, en de zekering ligt er weer uit.



Wie weet waar ik nu verder moet gaan kijken?



Even nog voor de duidelijkheid, het gaat om de Philips Matchline 32PW9523/25 Chassis MD2.25E AA



Bedankt voor jullie hulp en mee denken.

[Steve]

vervang C2540 en de 4 brugdiode`s (in de voeding)

[Satbakker]

Hoi Steve,



Oke, bedankt voor je hulp. Deze zitten dus allemaal in de voeding? Ik weet niet of het mogelijk is om een foto toe te voegen waar die precies zitten? Dat zou het erg makkelijk voor me maken als leek die voor het eerst een tv probeert te maken :-)



[Digipaps]

Origineel bericht van: Satbakker

Hoi Steve,

Oke, bedankt voor je hulp. Deze zitten dus allemaal in de voeding? Ik weet niet of het mogelijk is om een foto toe te voegen waar die precies zitten? Dat zou het erg makkelijk voor me maken als leek die voor het eerst een tv probeert te maken :-)

Ha die Satbakker, hier kan ik je wel bij helpen hoor...

Eerst maar eens aan de onderdelen zien te komen.. :-)

[Satbakker]

Heee digipaps, oke top !



Nou ik heb al het één en ander in bestelling en vrouw lief heb ik vanmorgen alvast wat zekeringen laten kopen T3.15H



Ik hou je op de hoogte !

[Satbakker]

Hoi Steve,



Je hebt gelijk, C2540 is stuk, zit zichtbaar een gaatje in dus die is geploft. Maar die diodebruggen ff voor de zekerheid, zijn dat de 0510, 0511, 0512 en 0513?



Is trouwens een beste klus, hele voeding moet eruit om erbij te kunnen :-(

[iemand]

Maak eerst even een foto.



Dan kunnen we even mee kijken en heb je zelf ook een beeld, hoe straks de componenten weer teruggeplaatst moeten worden.



Want de componenten moeten op 1 bepaalde manier teruggeplaatst worden. Let maar eens op de markeringstekens.

[Satbakker]

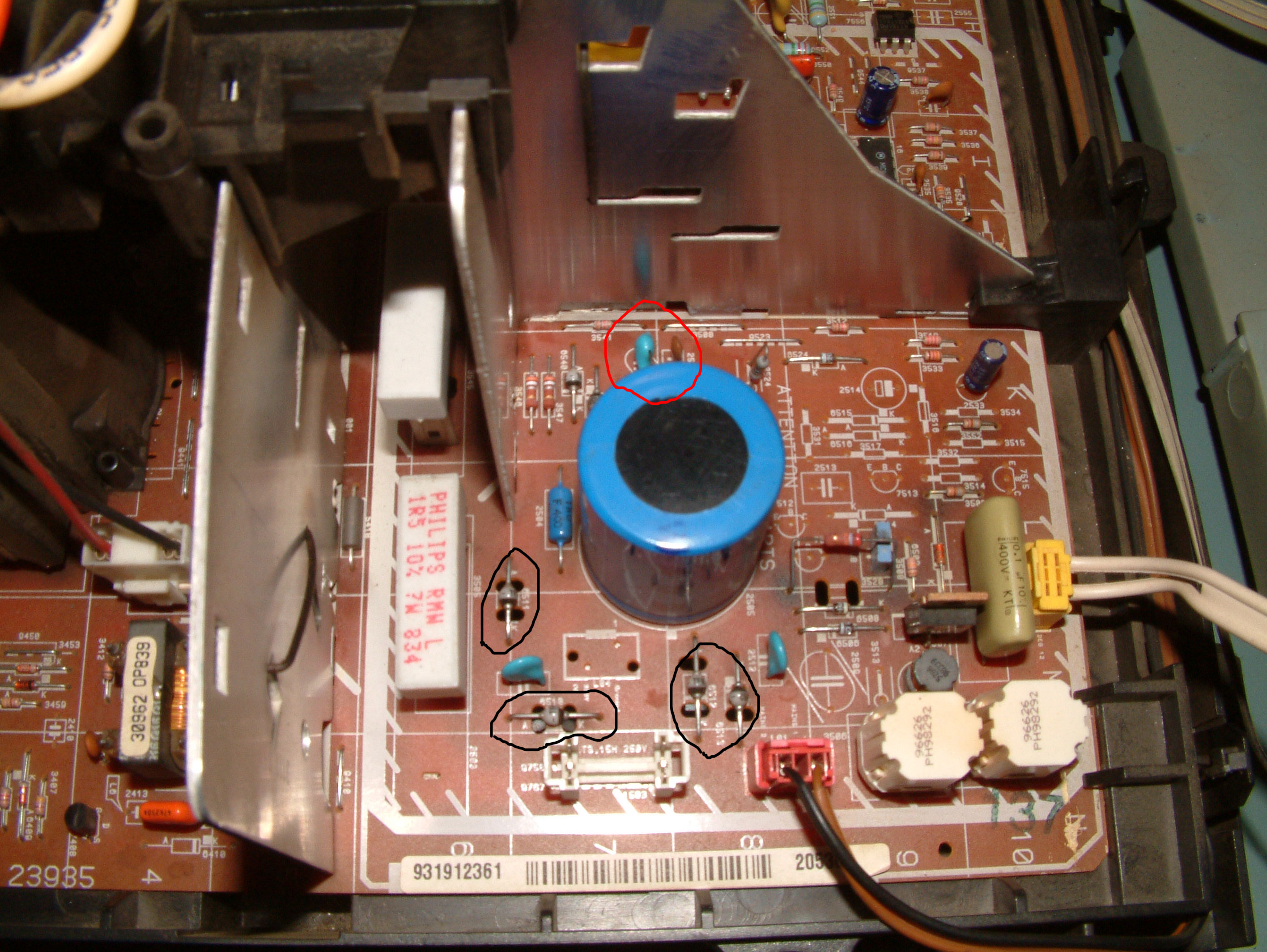

Hierbij foto.



Steve klopt het dat ik die zwart omringde ook moet vervangen? Dat zijn die 0510, 0511, 0512 en 0513 die ik eerder opnoemde. De rood omringde is de C2540 die Steve opnoemde en als je goed kijkt zie je daar een zwart vlekje, op de foto is niet echt duidelijk te zien dat die kapot gesprongen is op dat zwarte plekje maar dat is dus wel het geval.

[iemand]

De zwart omlijnde zijn inderdaad de diodes v/d brugcel.

Zie je dat ze een zwarte streek aan 1 kant hebben.



De condensator (rood omlijnd) zie ik niet lekker in beeld. Graag nog een foto daarvan.

[Satbakker]

Ik zou graag nog een macro foto willen maken van die rood omlijnde condensator maar me batterijen zijn op van mijn camera en ik krijg ze zo snel niet vol Dus komt nog.



Maar ik kan hier duidelijk zien dat het een ingebrand gaatje is en hij staat ook wat raar bol, dus die is gewoon geploft.



Dat zwarte gebied heeft een 28PW die ik hier heb staan ook maar die draait perfect dat toestel. Alhoewel je hem wel 2 keer aan moet zetten. De eerste keer dat je hem aan zet krijg je totaal rood scherm, dan doe je hem uit en dan gelijk weer aan en hij draait. Dat doet die al meer dan een jaar zo. Zou niet weten hoe dat komt.

[iemand]

Bij het ingebrande gaatje is in die component een kortsluiting ontstaan;



daar die hoge stroom is niet alleen de zekering stuk, maar gaan meestal ook 1 of meerdere de diodes van de brugcel defect.



blijkbaar een veelvoorkomende fout; en daar heeft Steve een speciale "neus" voor ;-))

[Satbakker]

Ja ongeloofelijk dat die man meteen met de juiste conclusie kwam ! Waarvoor mijn enorme dank. RESPECT
