xsat cdtv410 elco's vervangen

[satencom]

xsat cdtv410 elco's vervangen



ik heb hier het bekende probleem nu wil ik de 4 elco's vervangen naast het tuner blokje je hebt verschilde types

zoals de 22uf ,maar hier zitten andere in, dit staat op de elco's 3N1 dit staat boven 47in de midden en onder 6E

dit staat op alle 4 elco's C61 C297 C63 C50 en zijn van gelijk van grote

kan ik hier wel bv 47uf 63 volt in zetten

[iemand]

De waarden ....



C61 220uF bij 6,3 volt werkspanning

C296 22 uF bij 35 volt



ervaring leert dat vervangen van deze 3 belangrijk is.

C297 ,C63 en C50 10 uF bij 16 volt (opschrift is GYU - 10 - 16V )



doe me je email-adres in PM en je krijgt een document inclusief foto's



p.s.

1.

je hoeft niet perse SMD-componenten terug te plaatsen

gewonen elco behuizing met beide pennetjes naar beneden kan ook



2.

Let wel even op de + en - aansluiting.



3.

Probeer van de 10uF de elco in " tantaal"-uitvoering te krijgen, die zijn stabieler.







[satencom]

die waarden die er op staan kloppen die niet dan C61 C297 C63 C50

daar staat allemaal het zelfde op 3N1-47-6E ook op de C61

of is dat een fabriek code

deze klop wel C296 22 uF bij 35 volt die zit er ook in

je hebt pm

[iemand]

"ziet" er dan anders uit dan ik gewend ben.

Maak daarom eens een foto en post hem hier.



Kan zowiezo geen kwaad, dan heb je ook zelf de polarisatie v/d elco's vastgelegd.



p.s. email met m'n reparatie-info is onderweg (3 Mb)

[satencom]

bedankt voor het document Erik



ik had ze er al uit gehaald

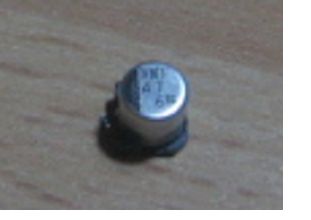

dit staat er op 3N1-47-6E



ik heb hier al een foto ik weet niet als het goed te zien is

[iemand]

Lijkt me dan 47 uF bij 6 volt.

een 63 volt versie is mogelijk veel te groot.

[satencom]

ik heb al een paar van 47uf 25volt ik denk wel dat het lukt

vreemd dat deze ontvanger weer andere elco's heeft



ik heb hier wel vaker van dit soort ontvangers gehad maar dan met 22uf of 10uf

misschien is dit wel weer een nieuwer type

[satencom]

ik heb ze alle maal vervangen voor een normale elco's 47uf 25 volt

ik heb nu nog bolk vorming en strepen in Nederland 1-2-3 andere zenders zijn beter

misschien de voeding ik zal hem er even uit halen en als het niet lukt

hij is 10 jaar oud geworden dan maar voor onderdelen

[iemand]

C61 is grote, volgens mij 220uF



Maar als je toch nog blokvorming hebt

dan zou ik ook de schotelafstelling maar eens controlerenen



en ...

je hebt toch niet een dect-telefoon/basisstation in de buurt v/d ontvanger (of de coax naar de schotel) staan ?

[satencom]

deze zijn allemaal gelijk C61 C297 C63 C50 47 uf 25volt

alleen de C296 is een 22uf 35 volt ook vervangen en het is op gelost

vreemde ontvanger is dit dan, ik heb ook al verschillende xsat ontvangers hier gehad

maar die waren ook anders als deze allemaal met succes gerepareerd



Erik nog bedankt voor het mee denken
