Oud draadje.... Maar een tip... Kijk eens naar Rabbit SBC's. Die zijn (erg) goedkoop en kunnen erg veel. (Veel I/O pinnen, meerdere UARTS etc) Als je een developer kit koopt zit er standaard een uitgebreide C compiler bij, voorbeeld programma's etc. (Ik geloof dat je zelfs tegenwoordig de compiler legaal kan downloaden zodat je alleen nog maar een programmeer kabel moet maken voor je module...)

Voor weinig kan je zelfs een ethernet aansluiting op de controller krijgen. Een CV ketel met een webserver :-) .

[Eddy VL]



Hi Big fellow,



Ik ben momenteel een proef-programma aan het maken voor de ATmega op Simulator. Ik sta daar redelijk ver mee (heb nog niks gekocht hoor!), maar het ziet er tot nu toe goed uit, zodat het vermoedelijk een ATMega zal worden.



Huidige stand:



Brandercontrole:

5 ingangen

3 uitgangen

- relaispompsturing

- uitloop timer-led

- relais aansturing kamerthermostaat

- een bijkomende relais voor de sturing van de electro-vane voor de keuze boiler/radiatoren wordt hardware uitgevoerd



Temperatuurlogging voor 4 KTC100

Interne Real-time clock

Power-up power-down controle, bij power-down loopt de clock verder op batterij

Seriële poort RS232 voor opvragen van de log-files en instellen van de clock



Momenteel ben ik bezig met de SD of uSD te integreren, zit dus diep in de FAT (16)...



Als de basis voor het lezen en schrijven er is moet ik de logging nog verder afwerken en de communicatie voor het opvragen van de logfiles.



Ik heb via de tips een logger naar SD-card gevonden voor ATMEGA 163 en ik ben de source nu aan het omvormen naar ATMEGA 8.



Tot nu toe blijkt alles doenbaar met de ATMEGA 8, zodat ik me vermoedelijk aan deze zal houden.



Bedankt voor de tip hoor, ik volg ze steeds op (kende de Rabbit nog niet!)



M.v.g.



Eddy Vl











[sathopper]

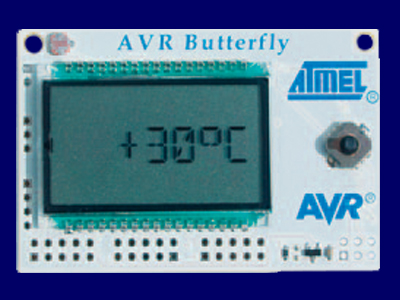

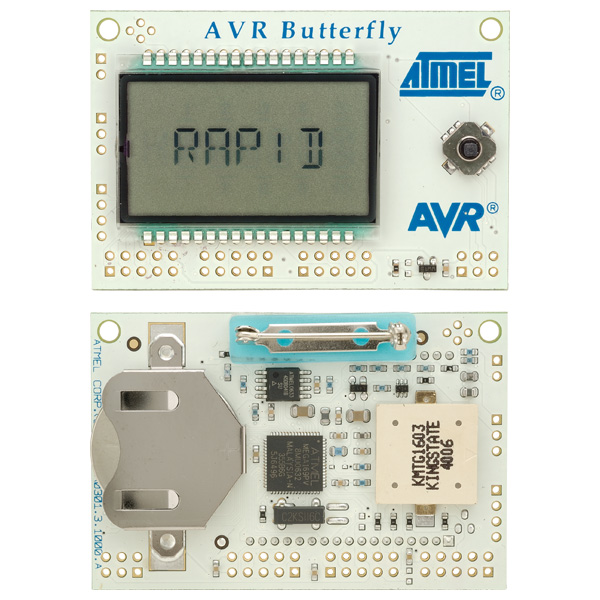

Wat ook een mogelijkheid zou zijn is het AVR ATMEL Butterfly boardje. RS232 aansluiting, I/O poorten,ADC en onboard temperatuurscensor, buzzer en LDR.

Bediening met een joystickje.



Ik heb hem voor 10€ op een veilingsite gekocht.



[Eddy VL]



Sathopper,



Het heeft inderdaad een aantal mogelijkheden en voordelen, mits de PF0 - PF3 en eventueel PF4 naar buiten kunnen gevoerd worden. (Ik zie momenteel de werking van PF4 nog niet direct zitten (ligt gewoon op A-Ref...)



Het is kant en klaar, het heeft een display en het klokje kan via de joy-switch gezet worden. Flash geheugen. Zelfs vermoedelijk om te bouwen voor SD-kaartje of extra flash (I²C).



Het zou dus eventueel kunnen.



Ik zit momenteel in een gevecht met de Belgisch tak van Luminus, want ik wil mijn rekening zelf kunnen opmaken, maar Luminus verwijst mijn mails naar mijnheer of mevrouw Recycle.Bin. Luminus verliest uiteindelijk toch... Bij Nuon staat hun berekeningswijze gewoon op de website...



Ben nu een programmatje aan het maken om zelf de factuur te berekenen en als Nuon goedkoper is ... dan krijgt Luminus in maart zijn opzeg. (wedden dat ze dan wel zullen antwoorden op mijn e-mails...)



Na dit programmatje wordt het weer project verwarming!



Bedankt voor de tip,



M.v.g.



Eddy Vl





[sathopper]

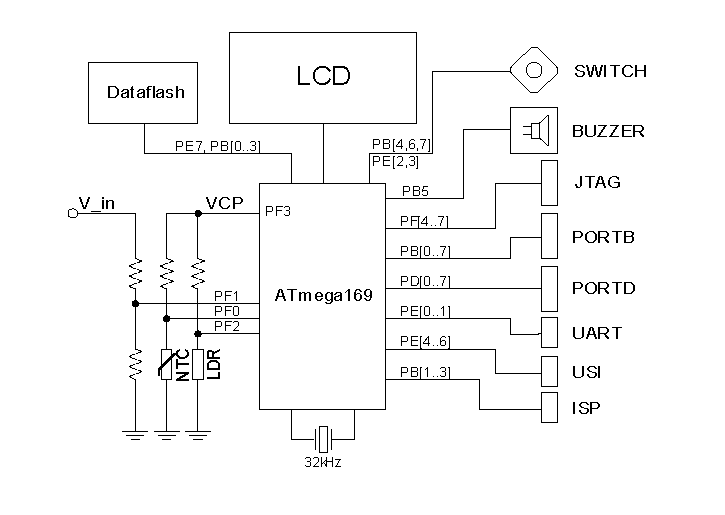

PF1 is beschikbaar als ADC ingang PF0 & PF2 zijn voor de onboard sensors evt. kun je deze componenten verwijderen en de poort naar buiten voeren. Waar PF3 gebleven is geen idee

PF4-PF7 is in gebruik voor de J-TAG.









[Matchless]

PF3 staat er toch echt bij(VCP).

[Eddy VL]



PF3 staat in de datasheet gewoon verbonden met Aref... zoals eerder gezegd. Je meet dus enkel de Maximum waarde met je ADC converter... Ik weet niet of ze er verder iets mee doen, maar of het nuttig is... Kan gewoon zijn om een niet gebruikte ingang af te stoppen.



Kan waarschijnlijk ook gebruikt worden.



M.v.g.



Eddy Vl



[Matchless]

Citaat:

Je meet dus enkel de Maximum waarde met je ADC converter... Ik weet niet of ze er verder iets mee doen, maar of het nuttig is...



Is wel degelijk belangrijk want de meetwaarden zijn heel klein.



Zou je geen referencie gebruiken dan zou elke storing in je voeding de verkeerde analoge waarden geven.

Het wordt dan een erg onbetrouwbaar systeem.

[Eddy VL]



Ik vermoed dat in het schematje van sathopper een klein foutje staat en dat het daarmee niet goed overkomt wat ik wil zeggen.

(Maar het idee om de ADC ingangen te hergebruiken blijft wel overeind natuurlijk)

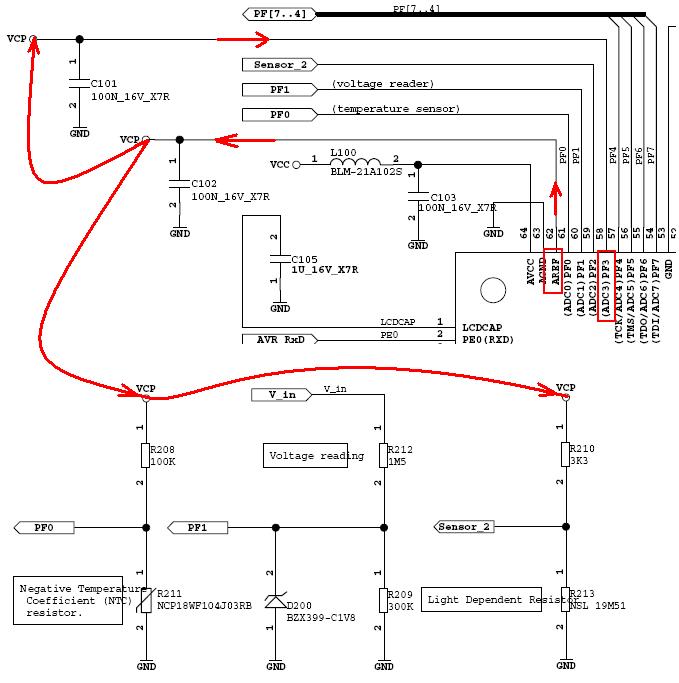

Ik heb hierbij het schema van ATMEL genomen: de referentiespanning wordt geleverd door AREF (wat logisch is) en niet door PF3. De referentiespanning heet op dit schema VCP.



PF3 ligt hier rechtstreeks aan de referentiespanning. De enige reden die ik kan bedenken is dat men de stroom door de LDR en de NTC gaat meten (spanning over weerstand 208 resp 210) t.o.v. VCP.



PF3 doet dan dienst als "andere" poot voor PF0 en PF2 die beiden geprogrammeerd moeten staan als verschilversterker.



Uiteindelijk zou ik PF0, PF1, PF2 en PF3 gewoon kunnen gebruiken als ADC, als ik ze naar buiten breng en er de geschikte hardware voorhang. (mijn constante stroombron met diode correctie...) Dan kan ik er 4 temperatuursensors op aansluiten.



Kan dus eigenlijk wel.



Eddy Vl
