[TF7710PVR] HDD-voeding stuk

[alfred de witt]

zorgen dat je de juiste elco's in de voeding hebt met wellicht een hoger voltage zorgt ervoor dat je verder geen problemen hebt met de tf! Verder moet je niets modificeren.

[mebo870]

Het beestje is nu weer volledig operationeel, ook beide tuners doen het weer, en dat voor een kleine 20 € aan elco's

De lnbp20a ic's had ik van een topfield 4010 gesloopt.

[trust]

Die dingen gingen in de Dreambox 500 ook geregeld stuk.

En zaten daar in het circuit om wel- of geen lnb-spanning te geven.



Als je toch altijd spanning op je LNB wilt hebben kun je deze fix mogelijk ook in je Topfield toepassen

De LNBP20 met z'n 20 pootjes is wel iets heel anders dan de simpele Q72 transistor .



Ook in de oude Ascom Reference zat zo'n LNBP20 , daarmee vanavond nog tuner A in een Topfield weer tot leven gewekt .

22 april 2013 aangepast door trust

[WdK]

Een manier om de voeding wat langer te laten leven is een fan inbouwen (of er op zetten)



In mijn ontvanger heb ik een fan ingebouwd van een oude DVD speler, en aagesloten op de voeding van de HD.



Maakt wel wat extra geluid, maar de ontvanger wordt minder warm.

[radioman32]

de lnbp20 is een makkelijk ic om aan te komen is gewoon te bestellen nedis hier gewoon besteld bij de plaatselijke electronica zaak  beste remedie is alle elko,s vervangen heeft hij dan nog geen signaal dan beide ic,s heb er al een aantal gerepareerd maar een goede kwaliteit elko gebruiken panasonic  anders staan ze zo weer bol goedkope elko,s kunnen slecht tegen hf en pulsjes uit de geschakelde voeding succe er mee

[Jack-D]

Satmanneke, dank voor de waarden van deze Elco's..

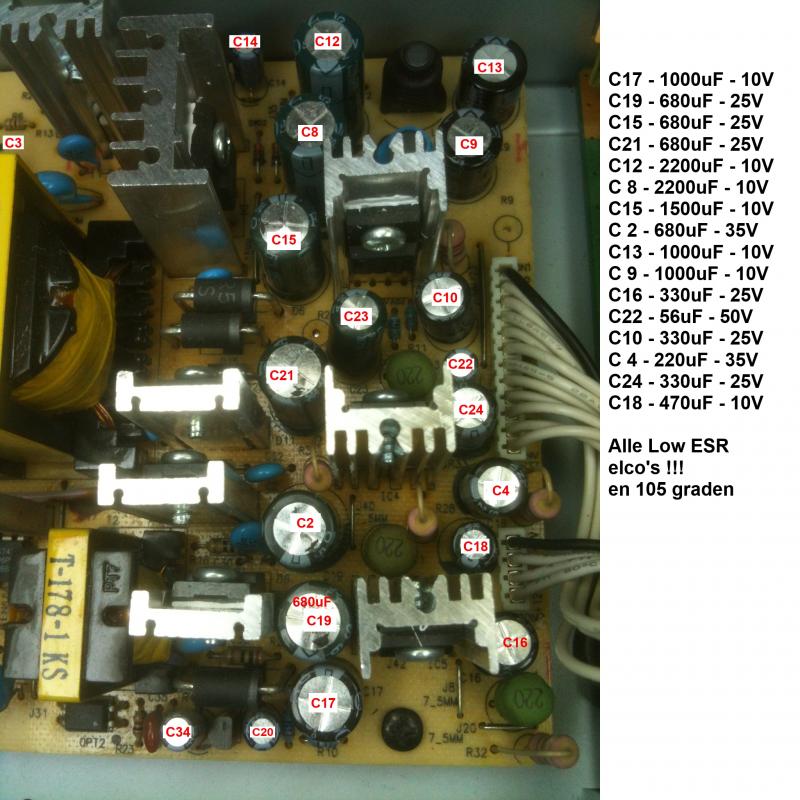

Ik heb een fotootje gemaakt, en posities erbij gezet, en jouw lijstje erbij gezet om een simpel overzichtje te hebben.



De 12V (voor de Hard disk) was nog slechts 10.78 bij deze unit. ziet er naar uit dat Elco C19 de boosdoener is.

groet
