[Satelliet] Nieuwe satellietontvanger Opticum X403P

[Mumzel]

graag info over de Opticum x403p



lijkt me een fantastische slaapkamer ontvanger,



GRZ Mumzel

[Gast sattaz]

Ook bij Dr.Dish is de Opticum X403P, helaas oppervlakkig, getest.



Zie ook

[Gast Kimble]

Heb het eea van de fabrikant bij elkaar gezocht, wellicht iets meer info (ook Engelse tekst topicstarter).

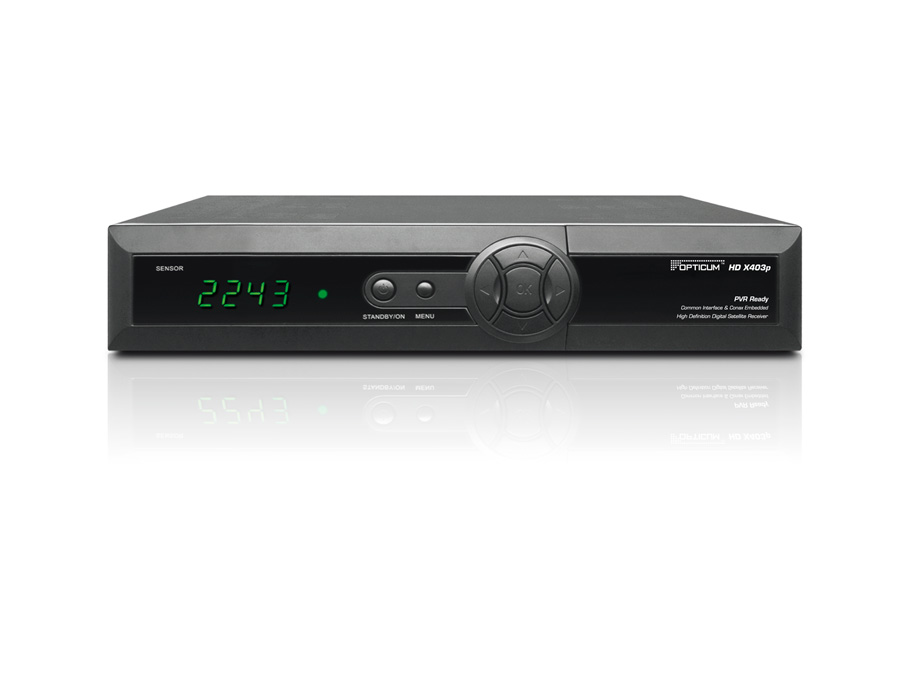

OPTICUM - HD X403p



1.One slot for Smart Card in Conax system

2.One Slot for Common Interface Module

3.Support of SD / HD (MPEG2 / MPEG4 H.264), DVB-S, DVB-S2 system

4.High resolution video output - HDMI

5.Standard resolution video output - SCART, RCA

6.Supported video resolutions - 576p, 720p, 1080i

7.Front panel display - LED 4 digit

8.Digital audio output S/PDIF - coaxial

9.Analog audio output - RCA stereo

10.Software update by USB, RS-232C

11.12V out for connecting external devices

12.Lan connector (Ethernet)

13.USB connector compliant with USB 2.0 standard

14.Low power consumption in Stand-by mode, below 1W

15.Automatic Stand-By mode after 3 hours from last using receiver for power saving

16.Compatible with Diseqc 1.0, 1.1, 1.2, and USALS

17.Electronic Program Guide - EPG

18.Multilngual Menu, including English

19.Time Shift (video pausing, rewinding)

20.PVR Ready - possibility to record on external USB drive

21.Recording one channel and watch another FTA channel within a single transponder

22.Blind Scan supported

23.Parental Lock for channels and Menu

24.Possiility to save up to 5000 channels (TV and Radio)

25.Fast channels switching

26.Possibility of creating own channels lists

27.Possibility of creating Favourite Lists

28.Sort / Group / Channels search options

29.Channel Editing features -Remove, Lock, Skip, Move, Rename

30.Subtitle support - Teletext and DVB

31.Teletext support

32.Tool to convert files for playback on your computer

33.Picture browser, audio player, video player (*.mpg)

34.Build-in Dolby Digital decoder (downmix to stereo)

35.Colour - black

36.OPTICUM USB HDD supported

37.Channels Editor

38.Support connection to an external FTP server (FTP client)





Software beschikbaar en te downloaden (via fabrikant)



FILES

Export Tool - Konwerter nagran Opticum HD X403p X402p.zip

Channel editor Edytor Kanalow (Opticum X402p X403p).zip

How to change software in OPTICUM X402p and OPTICUM X403p.pdf

Jak aktualizować oprogramowanie w odbiorniku OPTICUM X402p i OPTICUM X403p.pdf

Upgrade_RS232_Opticum_X403p_X402p.zip

Software_1.1.39_CONAX(Ali_3602_220mm)lista_kanalow_PL.zip

PL_Instrukcja_obslugi_(X400)_2010-05-25.pdf

EN_User_manual_(X400)_2010-05-25.pdf

DE_User_manual_(X400)_2010-05-25.pdf

RU_User_manual_(X400)_2010-05-25.pdf

Software_1.1.39_CONAX_German.zip





Technical data



System resources

Main processorType: ALI 3602

Speed: 396 MHz



Memory

FLASH size: 4 MBytes

SDRAM size: 128 MBytes

Tuner & Channel Decoder (Satellite)



Input connector

Type: F-Type

Standard: IEC 169-24

Gender: Female



Loop through out

Type: F-Type

Standard: IEC 169-24

Gender: Female



Frequency Rangefrom

950 MHz to 2150 MHz



Input impedanceValue

75 Ω unbalanced



Signal levelfrom

-65 dBm to -25 dBm



LNB Power

13-18VDC

Max. current 500 mA

Overload Protection



22kHz ToneFrequency

22 kHz ± 1 kHz

Amplitude: 0,6 ±0.2 V



DiSEqC Control

Version 1.0

Version 1.1

Version 1.2

USALS



Demodulation

8PSK

QPSK



Input Symbol Rate DVB-S

2 Ms/s to 45 Ms/s



Input Symbol Rate DVB-S2 QPSK

10 Ms/s to 30 Ms/s



Input Symbol Rate DVB-S2 8PSK

10 Ms/s to 30 Ms/s



FEC Decoder DVB-S1/2

2/3

3/4

5/6

7/8

AUTO



FEC Decoder DVB-S2 (QPSK)

1/2

2/3

3/4

3/5

4/5

5/6

8/9

9/10

AUTO



FEC Decoder DVB-S2 (8PSK)

2/3

3/4

3/5

5/6

8/9

9/10

AUTO



MPEG Transport Stream A/V Decoding



Transport Stream

MPEG-2 ISO/IEC 13818-1

MPEG-4 ISO/IEC 14496-1



MPEG Profile level

MPEG-2 MP@ML

MPEG-2 MP@HL:

MPEG-4 AVC/H.264 HP@L4



Aspect Ratio

4:3 Letter Box

4:3 Pan Scan

16:9



Video Resolution

720*576 [PAL]

720*480 [NTSC]

1920*1080i



Audio Decoding

MPEG/MusiCam Layer 1

MPEG/MusiCam Layer 2

Dolby AC-3



Audio Mode

Stereo

Join Stereo

Mono



Sampling Rate32 kHz

44,1 kHz

48 kHz



Front Panel



Display

4-Digits

Buttons Quantity 7

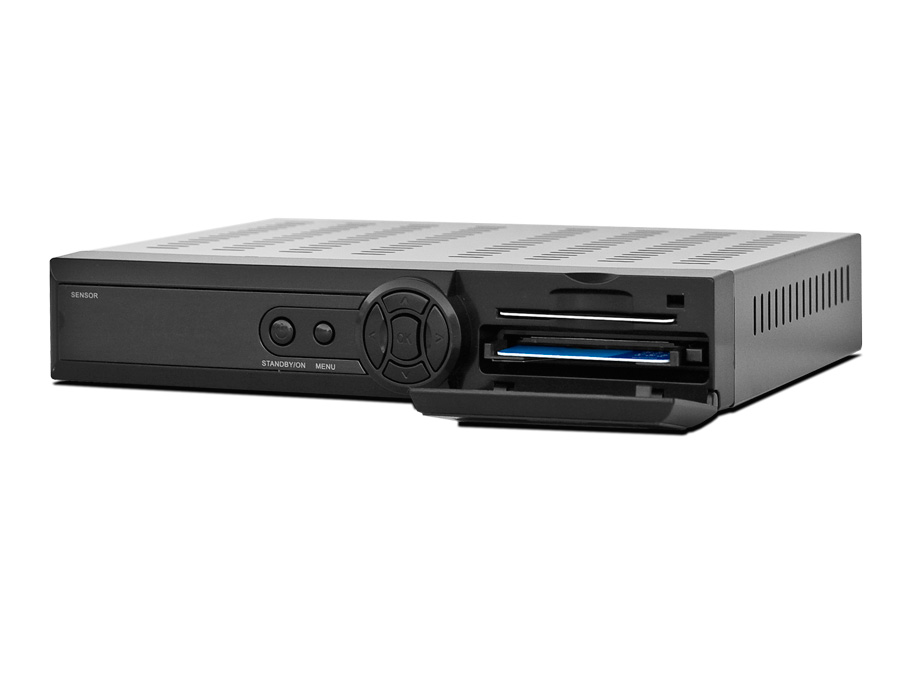

SlotsCard Reader 1

Common Interface 1

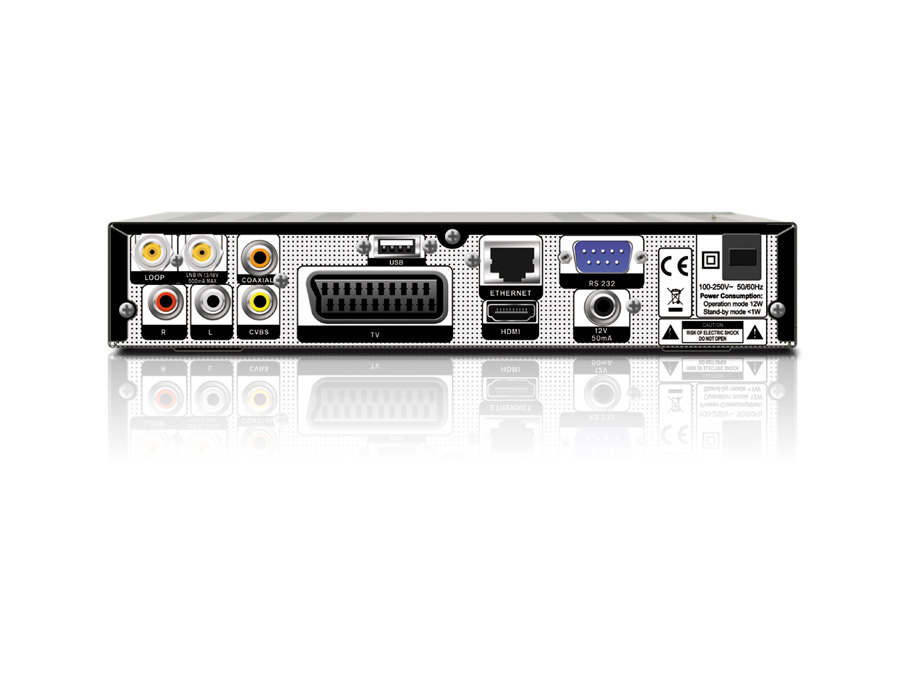

Back Panel

TV SCART

Video CVBS output

Video RGB output

Video YPbPr output

Audio R/L output



RCA

Video CVBS output

Video YPbPr output

Audio R/L output: 1xR+L pair

Digital Coaxial Audio output

0/12V output

12V DC RCA output



RS-232

Type: 9-pin D-SUB

Gender: Male

Transfer Rate: 115,2 bps



USB

USB Host Slot: 1

USB Type: 2.0

HDMIHDMI Slots: 1

Version: 1.2



ETHERNETETHERNET

1xRJ45



NetPower

Input Voltage

Type: AC 50/60Hz

from: 100 V to 250 V



Power Supply

Type: SMPS

Power Consumption: 12 W max.

Standby Power Consumption: < 1 W max.

ProtectionInternal Fuse

Lightning protection



Physical Specification

Wigth: 220 mm

High: 40 mm

Depth: 160 mm

Weight ( netto ) : <1,50 kg

Operating Temperaturefrom

5 °C to 45 °C

Storage Temperature

-10 °C to 70 °C

[wammeswaggel]

Origineel bericht van: Sjaak(k)

Origineel bericht van: Drs. IJzerbout

De LOF is inderdaad bij veel LNC´s in te stellen dmv van een kleine capaciteit waar je aan kunt draaien.

Ohh... ja ? bij welk merken en types kan dat dan Drs IJzerbout, ik heb daar nog nooit van gehoord bij de hedendaagse lnb´s. Daarvoor zul je hem wel open moeten breken, ze zitten echt potdicht in een gesloten behuizing.

Heb hier nog een 'BSB Compact'circulair gepolariseerde
LN(B/C) liggen met aan de onderkant een stelschroef
voor de LOF. Verder nog een (uitstekend) functionerende
Hyundai PVR-02 die het toelaat om de LOF's op te geven.

Maar dit allemaal even terzijde.

[Mumzel]

bedankt Kimble ,veel informatie, vooral dit:

38.Support connection to an external FTP server (FTP client)

lijkt me erg interessant,als ik het goed begrijp kan je dus met deze box (intern)sharen,weet iemand al met welk protocol en hoe dit werkt?



Mvg Mumzel

[Tonskidutch]

las bij dxtv dat:

met alternatieve firmware de kaartlezer dit kan

Nagra 2 - Sky/Premiere S02 (Betacrypt-tunneled Nagra) => functioneert

Viaccess 2 - SRG-SSR => functioneert

Cryptoworks Rev 6 - SkyLink => functioneert

Cryptoworks Rev 5 - Arena => functioneert

Cryptoworks Rev 3 - ORF (alte Karte) => functioneert

Cryptoworks Rev 6 - ORF (Cryptworks-tunneled Irdeto) => functioneert



overige waren daar niet aan de orde

dus of seca3 loopt is nog een vraagstuk.



ciao

[kees hekstra]

mooie ontvanger nu nog even de ethernetverbinding levend maken en je kunt er stoute dingen mee doen allo dreambox.en voor weinig geld.

[Gast sattaz]

@kees hekstra,



Er is al alternatieve software om de ethernetverbinding te laten werken





Met vriendelijke groeten



sattaz





[Spotvogel]

Origineel bericht van: Sjaak(k)

Ja dat weet ik allemaal wel maar er is bijna geen hedendaagse satellietontvanger meer die nog een LOF van 10Ghz. gebruikt.
Op een oude Echostar en Nokia na dan.
Tegenwoordig gebruikt men universele lnb´s met een LO van 9.750 en 10.600 ghz die je niet meer open kunt maken, laat staan bij kunt regelen.
En al zou je hem bij kunnen stellen, dat kan bijna niemand meten of hij op frequentie staat, daar heb je echt meetspullen voor nodig.

Een LOF van 10 kan je, hoewel zelden nog gebruikt, natuurlijk nog op iedere moderne receiver instellen, behalve dan op Canal Digitaaldoosjes, maar dat is voor mij geen referentie.

Die LNB's moest je overigens altijd al openbreken om ze aan te kunnen passen voor amateurdoeleinden, dat was vaak nog het rottigste werk.
Ik heb heel wat unversele LNB's omgebouwd, ze hebben altijd een fijnregeling boven zowel het pilletje voor de 9750 als het pilletje voor de 10600.
Pilletje voor de 10600 verwijderen, verkleinen, en op die van 9750 lijmen.
En dan meten op welke frequentie het oscilleerde...
Hoe?
Daar had ik, jawel, een aangepaste 'BSB Compact'circulair gepolariseerde
LNB voor, de verschilfrequentie met een 9Ghz viel keurig in het afstembereik van een standaard doorlopend afstembare satellietontvanger met directe frequentieaanwijzing.....

Overigens heb ik in de overgangsfase van de oude 10 Ghz LNB naar de universele LNB, toen de 10Ghz LNB's op waren, ook nog vele tientallen 9.750 LNB's omgefiets naar de 10 voor mensen die anders op hun oude ontvangertjes enige voor hun nogal belangrijke kanalen misten....

Wat een ellende evengoed, al die scheve MF's die dat opleverde....:-)

[kees hekstra]

sattaz.bedankt een ook mooie ontvanger is de edison argus weet je daar ook meer van groeten daar kees.

[Gast aart44]

Origineel bericht van: kees hekstra

sattaz.bedankt een ook mooie ontvanger is de edison argus weet je daar ook meer van groeten daar kees.

@Kees hekstra moet het perse van @sattaz zijn??
Er is namelijk al een heel topic van de Edison Twin Argus.

[Spotvogel]

[quote=SpotvogelEn dan meten op welke frequentie het oscilleerde...

Hoe?

Daar had ik, jawel, een aangepaste 'BSB Compact'circulair gepolariseerde

LNB voor, de verschilfrequentie met een 9Ghz viel keurig in het afstembereik van een standaard doorlopend afstembare satellietontvanger met directe frequentieaanwijzing.....





Huh?

Klopt geloof ik niet, nu ik 's goed nadenk?

Achteraf bezien was dat volgens mij een aangepaste oude Franse Telecom LNB, met in originele toestand een LOF van, euh, 11475 of zo??

Is al een tijdje geleden.....:-)

[kees hekstra]

bedankt aart sorry

[Michel]

Spotvogel, Sjaak en Ijzerbout, deze discussie is nu toch hopelijk eens afgelopen.



Het is helaaas een off-topic discussie geworden, die nergens meer over gaat.



Mvg,



Michel

[wim-nl]

Ok, weer over de ontvanger....

Lijkt veel op de Edision Argus mini en de Ferguson Ariva 100 en de Ariva 200.

Hebben allemaal dezelfde chipset 3602 van ALI.

Zelf heb ik de Ariva 200, kost evenveel, maar dan met wel met alfanummeriek display en met een goede ondersteuning van de "fabrikant" Ferguson uit Polen.

De Ferguson Ariva 200 kwam goed uit de test van TV-Totaal.

En het leuke is ook nog dat de Canal+ Irdeto kanalen gewoon werken ZONDER kaart.
