Sat meter doorgebrand - onderdeel identificatie

[Snoopy]

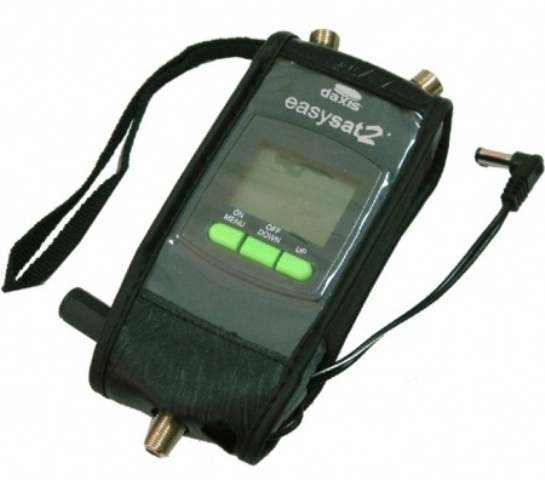

Helaas is mijn EasySat 2 doorgebrand, blijkbaar

door gebruik van een iets te pittige voeding.

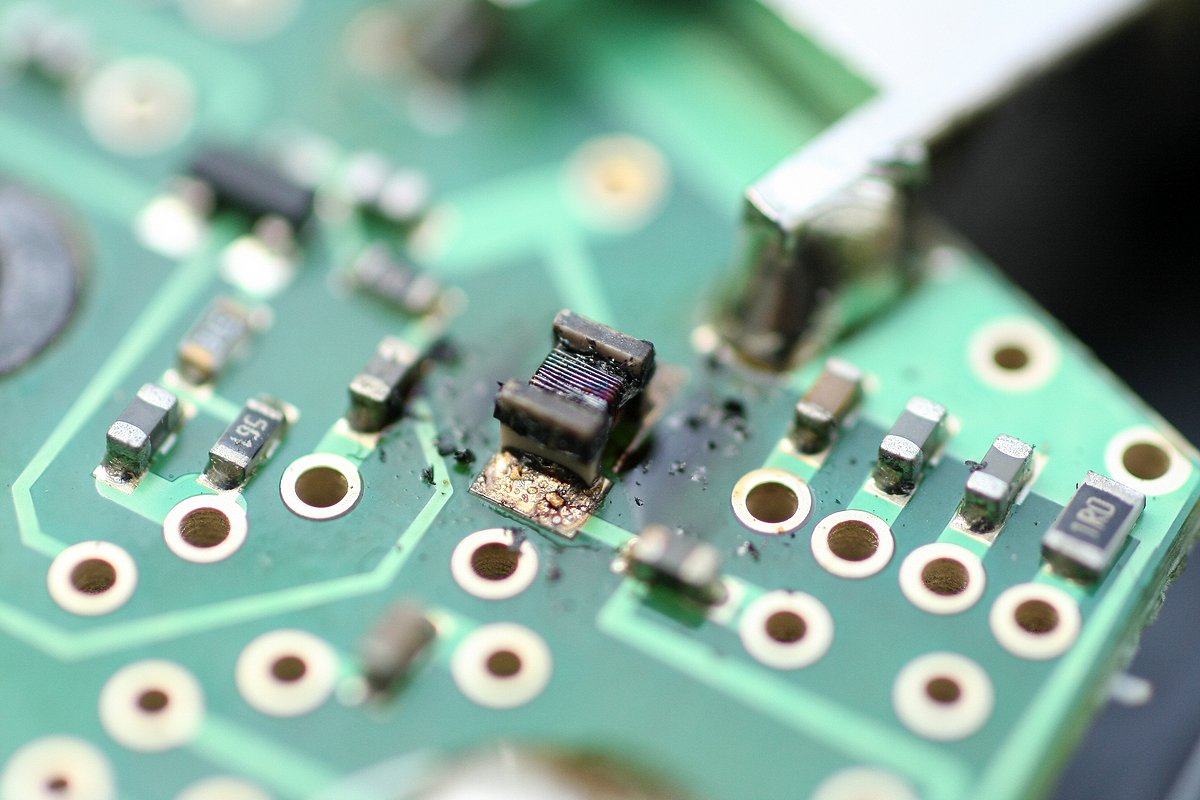

Weet iemand wat voor onderdeel dit spoeltje

is ?? Er stond '10' of '18' op.



[sathopper]

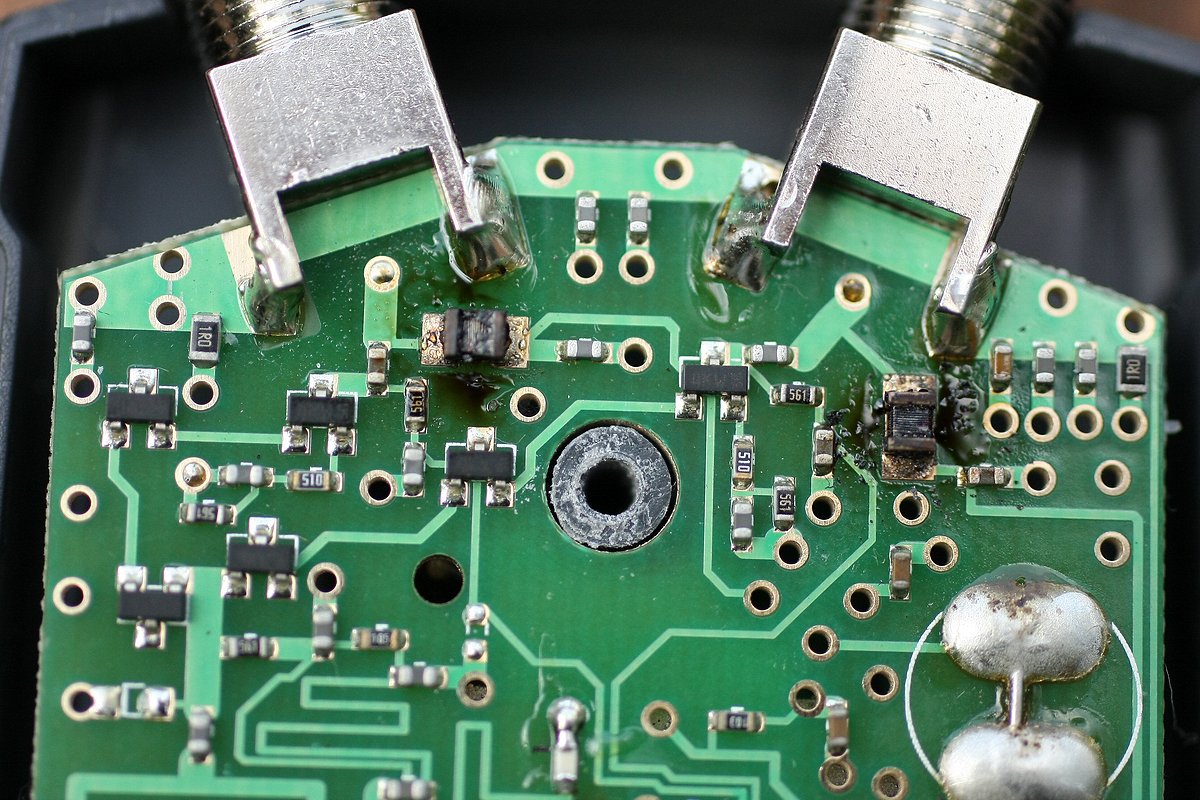

Wel appart dat de spoeltjes voor LNB1 en LNB2 zijn doorgebrand Sluiting in de kabel.



De spoeltjes zijn bedoeld op de spanning op de coax te zetten en zorgen voor een hoogfrequent ontkoppeling. Erg kritisch is de waarde echter niet maar ze moeten wel de stroom aan kunnen van max. 500mA. dus 10uH of 18uH maakt niets uit.



[Drs. IJzerbout]

Hmmm...wel vreemd dat zo´n ding daarvoor niet een kortsluitbeveiliging heeft.

Sluiting in de coax komt nogal eens voor, zeker bij nieuwe installaties.

Wordt een dure boel met die meter te werken als installateur.

[Snoopy]

Bedankt voor de antwoorden. Zelf wikkelen zie ik niet

zo zitten, denk dat ik twee nieuwe haal van 10 uH.

[Snoopy]

Citaat:

Hmmm...wel vreemd dat zo´n ding daarvoor niet een kortsluitbeveiliging heeft.

Vond ik ook. Heb vanaf het begin al problemen met het ding
gehad, soms werkte hij goed dan weer niet.

[Snoopy]

OK, nog effe samenvattend, ik moet dus hebben:



Hoogfrequente smoorspoel, 500mA, 10uH of 18uH,

voor oppervlaktemontage.



Frequentie ????

[Drs. IJzerbout]

Frequentie is niet van toepassing. Zelfinductie wel maar de waarde is onkritisch.

[Snoopy]

En die waarde 10 uH, kun je die van de foto afleiden

qua draaddikte ??? Ik weet wel zeker dat er 10 of 18 op stond.

[Drs. IJzerbout]

Kleurcode net als bij weerstanden: bruin - zwart - zwart

[Snoopy]

Volgens mij heb ik mazzel en nog zo'n derde onderdeeltje

gevonden bij de aansluiting naar de receiver.



Zie bijlages (druk vooral ook op de link net boven deze foto):







[metropar]

heb je niet een oude diseq switch of lnb liggen

grote kans dat je daar die spoeltjes in vindt



gr metropar

[Snoopy]

OK, zal eens kijken. Helaas werken alle LNB's en Diseqc's hier nog

[sathopper]

Origineel bericht van: Snoopy

Volgens mij heb ik mazzel en nog zo'n derde onderdeeltje
gevonden bij de aansluiting naar de receiver.

Deze is ongetwijveld identiek omdat deze dezelfde functie heeft (alleen omgekeerd de spanning uitkoppelen van de coax vanaf de receiver).

Ik heb even in de catalogus gekeken en het is een spoeltje van 10nH (0,1uH) 350mA.

Als je genoeg ruimte hebt kun je ook een gewoon normaal spoeltje nemen die heeft bijna elke electronica zaak wel in huis.

Succes

[Snoopy]

OK, dank voor het meedenken en aandragen van oplossingen.

Ik ga de spoeltjes bestellen.

[Gast Kimble]

Als je dan toch gaat bestellen, lijkt mij een setje smd-fuses van 400 mA ook geen overbodige luxe.



Aan de print te zien is er ruimte genoeg voor deze, door een baantje door te halen.
