PU DUAL 1219 Arm beweegt niet

[Jan Ambers]

Ik heb hier een platenspeler Dual type 1219, welke bij start of stop de arm niet verdraait naar de start of rustplaats.

Is me een te ingewikkeld mechanisme om de werking uit te vlooien.

Iemand of het forum die die dingen uitgevlooid of geserviced heeft?

[Eddy VL]



Als de schijf stilvalt, en je kan de arm op de juiste plaats krijgen door met de hand de schijf voort te duwen, is het meestal het smeervet dat hard geworden is.



Blijft een hele klus om dit open te doen, zoals de schijf eraf halen zal niet gemakkelijk zijn denk ik...



MVG



Eddy Vl.

[Jan Ambers]

Schijf blijft draaien, arm heft zich op en valt terug in z'n ruststand, als je op start drukt, op het einde van de plaat heft ie zich op valt terug op einde enz...

[Eddy VL]



Dan is het vermoedelijk mechanisch. Mogelijks hebben ze de arm doorgeduwd en is het mechanisme voor de horizontale beweging verschoven of beschadigd.



Ik vind momenteel ook geen service-manual, tenzij betalend.



Optie:

Pick-up op blokken zetten, zodat je de onderkant ziet, en dan uitpuzzelen hoe het verdraaien gebeurt.



Tenzij er iemand andere suggesties heeft...



Mvg



Eddy Vl





Eddy Vl

[Steve]

[Eddy VL]



Jan



Probeer deze eens...



1209



MVG



Eddy Vl



[Steve]

schema staat op de server

[Eddy VL]



Citaat:

schema staat op de server



Steve, ik vind hem niet onder Dual,



Welke folder?



MVG



Eddy Vl



[Steve]

ik was vergeten hem op de server te zetten,hij staat er nu op.

[Eddy VL]



Bedankt Steve,



kan er nu wat uitleg bij geven...

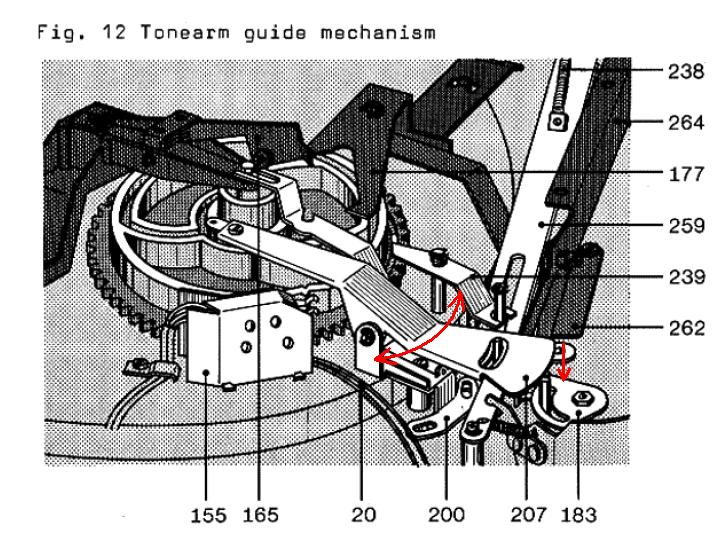

Het stuk 207 scharniert zodanig dat het uiteinde naar boven gaat(op de tekening omlaag!) . Nu moet hij een asje vangen in de gleuf op het uiteinde, aan de toonarm. Daarna maakt 207 een draaiende beweging om de arm te verzetten. Daarna gaat hij terug omlaag en keert hij weer terug.



Bij de stop moet de beweging in de andere zin gebeuren.

Deze bewegingen moet hij zeker doen, en je kan zien of hij het asje meeneemt.



Dit is al een begin...



Mvg



Eddy Vl



[Jan Ambers]

Bedankt allemaal...

Ik blijf eraf, ik voel me niet voor die mechaniek in de wieg gelegd...

Te meer dat ik van de eigenaar vernomen heb dat ie de scharnierpunten eens met een pluim en naaimachineolie voorzien had...

Op einde van de plaat heft de arm zich op en ipv naar z'n ruststand terug te keren gaat ie terug naar beneden en dat herhaalt zich...

Start drukken, en de schijf draait, arm omhoog en terug naar beneden, duidelijk een geval van foutieve frictie...



De duitse service manual heb ik ook al gevonden, in PDF; maar ik vind het iets te ingewikkeld, en afblijven is de boodschap...

Toen ie binnenkwam maakte de motor veel lawaai, en nu draait ie vlekkeloos en rustig, dus als manuele platendraaier is ie te gebruiken...

[PHVB]

Ziet ernaar uit dat de "steuerpimpel" defect/weg is.

Kijk anders eens op het Dual-board .

[Jan Ambers]

Ik zat ook met dat probleem: wat is een pimpel?



De tekening maakt het duidelijk, het is dat rubberen "capuconneke dat over een asje steekt en door wrijving de arm meetrekt.

Ik had dat ook al opgemerkt en met een pincet het naar beneden getrokken... ik heb een halfuur op m'n knien rondgezwabberd in labo, het was eraf gevallen en zoek zoiets maar...

Uiteindelijk gevonden...

Bij die PU is het geen hoedje meer maar een buisje...

en verstorven hard en glad... dus geen wrijving meer!

Nu maar zoeken waar dit NOG te vinden is.



@Steve, ik heb de service manual(duits) in PDF formaat als je die wil meld maar!

[Jan Ambers]

Capuconneke gemaakt, zit erop ca 5 à 6mm en zit gemonteerd...

Geen verandering arm gaat op en neer en op maar beweegt niet naar en van de plaat toe, terwijl het mechanisme onderaan zich beweegt tegen het "capuconneke"(pimpel). grrr
