[RE-9000HD] Inbouwen van een fan in de RE9000

[Jürgen]

Origineel bericht van: sathopper

Zal de Camera nog eens meenemen en eens een shot van het binnenwerk maken als daar belangstelling voor is.

Goed plan en probeer dan ook gelijk de temperatuur van zowel de koelvin als HDD te meten want dan kun je die bij Rebox of bij de dealer deponeren.
Kan men naar mijn mening niet omheen.

[David1980]

Ik heb ook een gewone digitale kamerthermometer gevonden, en gisteren de temperatuur op genomen.



Vanaf 20 uur tot 23 uur, dat is dus drie uur, constant twee x HD op nemen, en één x HD kijken.



De rebox 9000 is net een gewoon mens, want de thermometer gaf na drie uur 37.5 graad aan!



[arsat]

De mijne heeft dan toch zware koorts...

Als ik de fans uitzet, is de bovenkant na een tijdje ergens in de 50 graden...



Het viel me in dat e.e.a. misschien met de Disecq / LNB stroomvoorziening te maken heeft.

Dat is een van de weinige dingen die bij velen verschillend is.

Ik kan me voorstellen dat als iemand 4 twin LNB's heeft, de ontvanger veel heter wordt door de grote stroomafname.

(1 twin LNB van bijv. Inverto gebruikt al max. 180mA, terwijl de ontvanger max. 400mA kan leveren)

Ook een Disecq rotor kan max. 350mA trekken, met LNB ook al over de 400mA grens.



Eigenlijk is 400mA wel erg magertjes in deze tijd, waarin op dak juist steeds meer toeters en bellen van stroom moeten worden voorzien via de coax door de ontvanger.



Mensen met 4 LNB's zouden eens kunnen proberen er 3 af te koppelen, en dan zien of het warmte / vastloperprobleem weg is...



[sathopper]

Origineel bericht van: arsat

Mensen met 4 LNB's zouden eens kunnen proberen er 3 af te koppelen, en dan zien of het warmte / vastloperprobleem weg is...

De Diseq switches schakelen de voedingsspanning van de LNB's uit wanneer deze niet in gebruik zijn dus zal erin principe niet meer dan de maximum stroom worden afgenomen. Zou de stroom wel geleverd kunnen worden is het zowieso handig dat de niet gebruikte LNB's worden uitgeschakeld i.v.m. HF overspraak in de Diseqswitches.

[David1980]

Origineel bericht van: arsat

De mijne heeft dan toch zware koorts...
Als ik de fans uitzet, is de bovenkant na een tijdje ergens in de 50 graden...

En dan te bedenken dat ik niet eens een fan er in heb zitten.

[Gast Henri Aalten]

Origineel bericht van: arsat

Zie aansluiting onder. Rood en Zwart zijn de 5v aansluiting op de SATA plug van de harddisk.
De fans werken op 5v - (spanning over de 1N4007) = 4.3v
Da fans zijn 2x 60mm dunne fans, origineel van twee PC processor coolers.
Beste uitzoeken op weinig lawaai. Deze waren van het merk "Dr Cooler"
Niet alle fans werken op 4.3v, als het te weinig is, de diode weglaten.

Code:

 Rood ------->|------.----------.          1N4007     |          |                     |          |                    FAN1       FAN2                      |          |                     |          |Zwart ---------------'----------'

De 'finger guards' zijn deze (Farnell 1629422):



Iets platter gevijld en dof geschuurd omdat dat mooier bij de kast pastte...

Ik ben aan het zoeken geweest, maar ik kan deze nergens vinden.
Iemand enig idee, waar te koop. Wel naar PM, reclameregels.

[arsat]

Zoeken op "Fan 60x60x10 12v" geeft aardig wat resultaten in Nederland.

Het beste kun je er een zoeken met weinig geluidsproductie.

Staan er tussen van 26~28 dBa.





[SatellietFreaky]

Ik blijf erbij dat de RE-9000 vanwege zijn compacte behuizing en de prestaties die hij moet leveren, niet goed zijn warmte kwijt kan.

Bij mij is de voeding warmer dan de harddisk, waarbij ik moet opmerken dat beide naar mijn mening te heet worden.

Btw ik heb de samsung hdd die er door Rebox zelf is ingezet.

De RE-9000 mag dan in zn standby maar 1 watt verbruiken, maar dat staat in schril contrast met het energieverbruik bij in bedrijf zijn. Aangezien hij bij ons meer aan staat dan uit.

Wellicht is de voeding te krap bemeten

[duitsland]

Origineel bericht van: SatellietFreaky

Ik blijf erbij dat de RE-9000 vanwege zijn compacte behuizing en de prestaties die hij moet leveren, niet goed zijn warmte kwijt kan.
Bij mij is de voeding warmer dan de harddisk, waarbij ik moet opmerken dat beide naar mijn mening te heet worden.
Btw ik heb de samsung hdd die er door Rebox zelf is ingezet.
De RE-9000 mag dan in zn standby maar 1 watt verbruiken, maar dat staat in schril contrast met het energieverbruik bij in bedrijf zijn. Aangezien hij bij ons meer aan staat dan uit.
Wellicht is de voeding te krap bemeten

Rebox kan jouw Samsung nooit geplaatst hebben want hun leveren alleen WD HDD,s en adviseren deze ook. Navraag heeft geleerd dat Samsung gewoon niet goed werkt, WD wel.

[Gast erudiet]

Volkomen juist, Rebox levert alleen met WD Green caviar.

Tenandere het is de dealer die de hdd inbouwt, normaal na ruggespraak met jezelf, of naar eigen keuze!Reden waarom ik een rebox zonder hdd heb gekocht, woon in frankrijk, dan kunnen ze mij alleszins niet bedriegen. Als bij de uitpak blijkt dat er een andere HDD insteekt dan degene welke aanbevolen wordt door de "fabrikant", zit ik mooi met een probleem, 1000 km van "mijn" dealer.

En als bijkomend sommige hobbyisten gaan "wijzigingen" aanbrengen, dan begrijp ik maar al te goed dat er dingen mislopen.

Tot nu toe, ik hou mijn houten kop vast, met mijn ontvanger geen problemen.

En dat is het belangrijkste.

Erudiet.

[Gast Henri Aalten]

Origineel bericht van: arsat

Zoeken op "Fan 60x60x10 12v" geeft aardig wat resultaten in Nederland.
Het beste kun je er een zoeken met weinig geluidsproductie.
Staan er tussen van 26~28 dBa.

De fan heb ik wel, maar
dit: Farnell 1629422

Bij dat bedrijf geprobeerd, maar leveren alleen aan bedrijven.

[arsat]

Levert ook gewoon aan partikulieren, alleen min. 50 euro...

Als er meer animo voor is, kan ik ook wel complete pakketjes samenstellen met fans/guards/schroeven/draad/diode...



(Alleen de gaten zitten er niet bij dan... )





[edwin40]

Wat mensen ook kunnen doen is het volgende,pak een USB kabel knip 1 zijde de stekker eraf uiteraard wel de goede kant.

Gebruik daarvan de rode en zwarte draad en sluit deze aan op de rood/zwarte van de ventilator.

Ik heb hem op de achterzijde van de box aangesloten USB en werkt goed (ik heb hem inblazend staan) het gaat erom dat je de lucht in beweging brengt dan ben je al een heel eind.



Uiteraard zoals arsat het heeft gedaan is heel mooi wel minder voor de garantie ha ha ha

[sathopper]

Nou hier de beloofde warmte beelden. Helaas kon ik de kleuren camera met CF-kaart helaas even niet meenemen dus maar omwille van de tijd een éénvoudige camera meegenomen. Via de video out op de DV recorder snapshots gemaakt dus helaas niet super scherp.

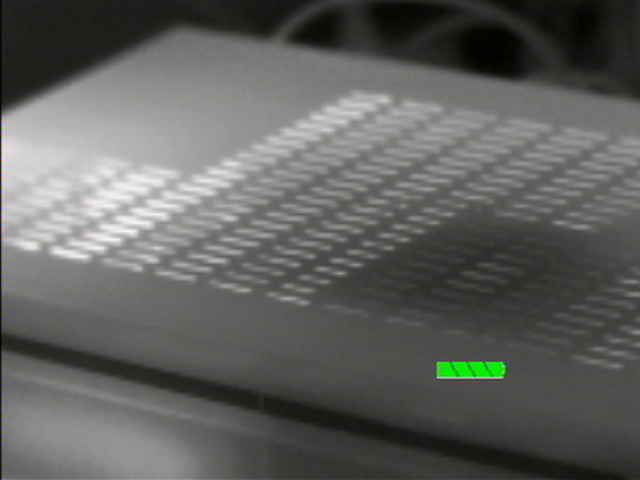

Ik heb er een FAN inzetten dit kun je duidelijk zien met een shot als de kap er nog opzit.

Wat opvalt:

- Mijn 2.5" HDD koel is (klopt de info geeft 38graden aan)

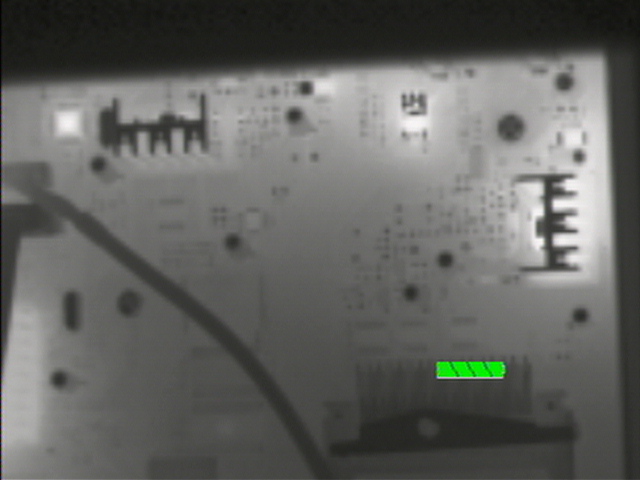

- Voeding zeer warm met name de trafo en de gelijkrichtdiodes aan secundaire zijde.

- Processor warm (lijkt mij normaal)

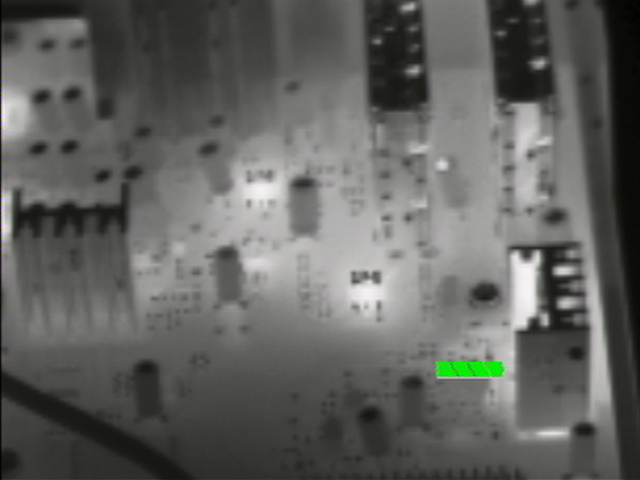

- Video Encoder Chip erg warm.

- Rond de tuners ook veel warmte bronnen.

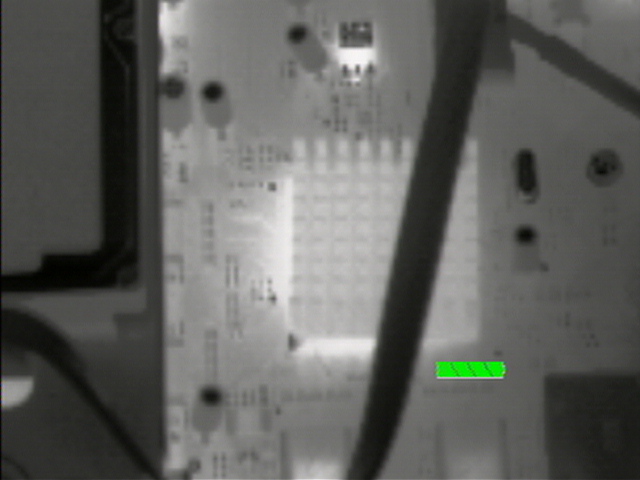

- De geheugen chips onder de HDD ook erg warm.



Wat doet een techneut nu met een warmte beeld camera zul je denken? Nou loop er mee een grote serverruimte in en je ziet gelijk de (aankomende) koelproblemen. De camera is dan zeer snel terugverdiend. en zo zijn er nog veel meer toepassingen.

Hier zijn ze dan:

[sathopper]

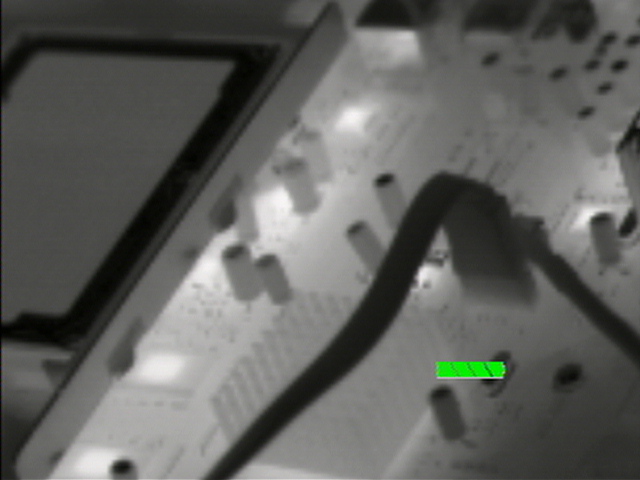

En nog de tuners:
