PLC hulp gevraagd

[Nowtv]

Wie kan mij even helpen met dit probleem.

Ik ben aan een plc een extra stukje aan het toevoegen.

Echter krijg ik het niet zoals ik wil.

Ik wil een puls op een ingang zetten (02) en dan moet een uitgang (56) hoog worden.

Tot ik weer een puls geeft op (02) dan moet (56) weer laag worden.

Programmeertaal:

! 02

FUN 00 260

! 56

& 260

FUN 02

= N 56

! N 56

& 260

FUN 02

= 56



Als ik ingang (02) een puls geeft wordt de uitgang (56) hoog.

Maar als ik weer een puls op (02) geef gaat (56) niet meer laag.

Wat doe ik fout ??

[Gast Kimble]

plc, niet mijn afdeling maar wiskunde wel.



Zie een waarde-x die op hoog wordt gezet na een puls

Volgende puls ziet echter dat waarde-x al op hoog staat, dus gebeurd er niks.

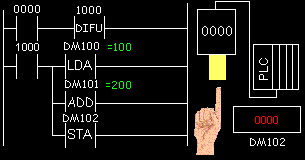

Heb wel een animatie gevonden die wel de juiste vergelijking doet.



Mag jij dit in plc vertalen.



[RobbieT]

Welk merk PLC is het?



Het leest iets makkelijker als de functiebeschrijvingen bekend zijn.

Als ik die code zo zie dan heb ik geen idee welk merk dit is, en de meest gebruikte ken ik toch wel allemaal.



Maar met een beschrijving van de functies moet het niet zo moeilijk zijn.



[Nowtv]

De plc is van ABB

En is gelijk met bv Hitachi dacht de J series.



07 KR 22O ABB

[RobbieT]

http://www05.abb.com/global/scot/scot209.nsf/veritydisplay/604d7c517505b4d5c1256e390034d6e1/$File/2CDC120107M0201.PDF



Ik zoek nog een lijst met de verschillende functie codes.

Het begint alleen op werk te lijken, dus ik stop nu even.

Later kijk ik nog wel even.



Wel een stuk antiek, die ABB.



http://www.abbplc.ru/docs/pmodul/old.htm#k200



http://www.abbplc.ru/docs/pmodul/old/k200/2CDC120108M0201.pdf

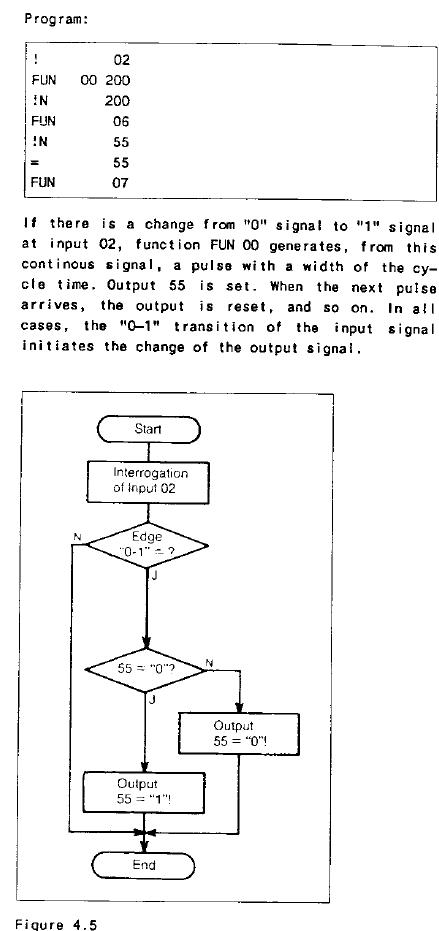

Bladzijde 29, staat je vraag letterlijk beantwoord.

[Nowtv]

Robbie T



Dit werkt wel.

Maar is zeer instabiel.

De uitgang gaat wel hoog bij 1 puls

Echter bij de volgende puls wordt hij niet altijd laag.

Soms moet ik 2 of 3 pulsen geven voordat hij dan laag wordt.

Vreemd toch?



En ja deze plc,s liggen er bij ons een aantal niets te doen.

Dus heb er maar een besturing van mijn hek en garagedeur van gemaakt.

Echter alles werkt, maar het simpelste zoals het lijkt wil niet lukken.



[Nowtv]

iets anders gedaan, en werkend



! 2

FUN 00 260

! N 260

FUN 06

! N 56

= 56

FUN 07





[RobbieT]

Mooi dat het gelukt is.

Het voorbeeld heeft blijkbaar wel een goed idee opgeleverd.



Had je die handleidingen ook al?

[Nowtv]

Nee, die had ik idd ook niet.

Dus ben wat aan het zoeken gegaan.

En die FUN 260 is dus wel een goede omschakeling.

Dus kan weer even verder met het project.

Maar het is al een heel eind klaar.

Nog wat extra dingetjes erbij verzinnen.

Heb nu een vier kanaals zender waarmee ik op:

Kanaal 1

Hek open, hek stop, hek dicht, hek stop, etc kan doen

Kanaal 2

roldeur open, roldeur stop, roldeur dicht, roldeur stop, etc

Kanaal 3

Buitenlampen aan, buitenlampen uit

Kanaal 4

Noodstop, en bij volgende actie kanaal 1 of 2 hek en roldeur altijd open sturen

Tevens op de uitgangen voor het hek en de garagedeur na 45 seconden de stroom er af.

En een lus voor de actief beveiliging voor het hek.

En eind schakelaars voor open en dicht van het hek.

Al met al een stukje leuk programmeer werk.

En dat is nu zo goed als af.

Als je de programmering wilt toetsen op de werking kan ik hem hier wel posten.

maar ik denk dat de meeste er niet veel van zullen begrijpen.

Kon ik zelf tot een paar dagen geleden ook nog niet haha.



[RobbieT]

Ik moet voor dit soort dingen ook weer even zoeken.



Alle nieuwe PLC's worden in hogere programmeertalen, ladder of functieblok geprogrammeerd.

Een stuk overzichtelijker dus.

[Nowtv]

Dit is de voorlopige programmering, en werkt.

Inclusief de extra info die ik van jou heb ontvangen.

Ik hoor graag je reactie, en of verbeteringen.

Dan leer ik er alleen maar meer van.



0000 ! 0 (INGANG HEK COMMANDO)

0001 Fun 00 200 (PULS HEK COMMANDO)

0002 ! 200

0003 Fun 02

0004 = 210 (HEK COMMANDO)

0005 ! 210

0006 & N 250

0007 & N 251

0008 & N 400

0009 & 7 (EINDSCHAKELAAR HEK OPEN NC)

0010 Fun 02

0011 = 250 (INFO OPEN )

0012 = N 251

0013 = 400

0014 = N 210

0015 ! 210

0016 & N 250

0017 & N 251

0018 & 400

0019 & 10 ( EINDSCHAKELAAR HEK DICHT)

0020 FUN 02

0021 = N 250

0022 = 251 (INFO SLUITEN)

0023 = N 400

0024 = N 210

0025 ! 210

0026 STR 250

0027 / 251

0028 & STR

0029 FUN 02 (TUSSENSTOP ZENDER)

0030 = N 250

0031 = N 251

0032 = N 210

0033 ! 250

0034 & N 7 (EINDSCHAKELAAR HEK OPEN NC)

0035 FUN 02

0036 = N 250 (EINDSCHAKELAAR HEK OPEN)

0037 ! 251

0038 & N 10 (EINDSCHAKELAAR HEK DICHT NC)

0039 FUN 02

0040 = N 251 (EINDSCHAKELAAR HEK DICHT)

0041 ! 3 (ALLES NOODSTOP)

0042 FUN 02 (BIJ NOODSTOP WEER OPEN STUREN)

0043 = N 250

0044 = N 251

0045 = N 400

0046 = N 210

0047 ! 250

0048 / 251

0049 = T/Z 00 45.0 (TIME OUT HEK)

0050 ! T/Z 00

0051 FUN 02 (STOP NA TIMEOUT)

0052 = N 250

0053 = N 251

0054 ! 250

0055 = 50 (HEK OPEN STURING NAAR RELAIS)

0056 ! 251

0057 & 6 (ACTIEF BEVEILIGING / DOORLOOPBEVEILIGING)

0058 = 51 (HEK DICHT STURING NAAR RELAIS)

0059 ! 250

0060 / 251

0061 & 774 ((PULS TIMER SPECIALE FUNCTIE)

0062 = 52 (LAMP HEK STURING) (PULS)

0063 ! 1 (INGANG DEURCOMMANDO)

0064 FUN 00 201 (PULS DEUR)

0065 ! 201

0066 FUN 02

0067 = 220 (COMMANDO ROLDEUR)

0068 ! 220

0069 & N 253

0070 & N 254

0071 & N 401

0072 FUN 02

0073 = 253 (COMMANDO DEUR OMHOOG)

0074 = N 254

0075 = 401

0076 = N 220

0077 ! 220

0078 & N 253

0079 & N 254

0080 & 401

0081 FUN 02

0082 = N 253

0083 = 254 (COMMANDO DEUR NEER)

0084 = N 401

0085 = N 220

0086 ! 220

0087 STR 253

0088 / 254

0089 & STR

0090 FUN 02 (TUSSENSTOP ROLDEUR)

0091 = N 253

0092 = N 254

0093 = N 220

0094 ! 3 (ALLES STOP NO)

0095 FUN 02 (NOODSTOP)

0096 = N 253

0097 = N 254

0098 = N 401

0099 = N 220

0100 ! 253

0101 / 254

0102 = T/Z 01 45.0 (TIMER DEUR BEWEGING)

0103 ! T/Z 01

0104 FUN 02 (TIMEOUT DEUR BEWEGING)

0105 = N 253

0106 = N 254

0107 = N 401

0108 = N 220

0109 ! 253

0110 = 53 (DEUR OPEN STURING NAAR RELAIS)

0111 ! 254

0112 = 54 (DEUR SLUITEN STURING NAAR RELAIS)

0113 ! 253

0114 / 254

0115 & N 774 (PULS TIMER SPECIALE FUNCTIE)

0116 = 55 (LAMP DEUR STURING PULS)

0117 ! 2 (VERLICHTING STURING VIA PULS)

0118 FUN 00 260

0119 ! N 260

0120 FUN 06

0121 ! N 56

0122 = 56 (VERLICHTING UITGANG AAN/UIT)

0123 FUN 07







UITGANG 50 = HEK OPEN STURING NAAR RELAIS

UITGANG 51 = HEK DICHT STURING NAAR RELAIS

UITGANG 52 = LAMP HEK (PULS)

UITGANG 53 = DEUR OMHOOG STURING NAAR RELAIS

UITGANG 54 = DEUR OMLAAG STURING NAAR RELAIS

UITGANG 55 = LAMP DEUR (PULS)

UITGANG 56 = VERLICHTING AAN / UIT

UITGANG 57 =



INGANG 00 = HEK OPEN/STOP/DICHT COMMANDO

INGANG 01 = DEUR OPEN/STOP/DICHT COMMANDO

INGANG 02 = VERLICHTING AAN/UIT VIA PULS INGANG

INGANG 03 = ALLES STOP / NOODSTOP !!

INGANG 04 =

INGANG 05 =

INGANG 06 = DOORLOOP ACTIEF BEVEILIGING HEK BIJ DICHTGAAN (NC)

INGANG 07 = EINDSCHAKELAAR HEK OPEN (NC)

INGANG 10 = EINDSCHAKELKAAR HEK DICHT (NC)

INGANG 11 =

INGANG 12 =

INGANG 13 =



NA 45 SECONDEN ALLE UITGANGEN AFSCHAKELEN VAN HEK EN ROLDEUR
