Philips 22ah794 / frequentiemeter stuk [gezocht]

[Funfreak]

De meter die de frequentie aangeeft op mijn Philips receiver 22ah794 is stuk. Op de meter staat FM met frequentie's van 87,5-108 mhz.

Wie heeft er toevallig nog zo'n metertje liggen?

[Steve]

is het schaalkoord niet gebroken ?

[Funfreak]

Misschien een domme vraag, maar wat is een schaalkoord?

Een verbinding tussen het spoeltje en de aansluiting van de meter?



De meter gaat bij elke preset staan op 94mhz, ongeacht de werkelijk ingestelde frequentie. De spanningen op de BC548 die het aanstuurt zijn goed. Een multimeter over de frequentiemeter laat wel diverse spanningen zien bij de diverse frequenties.

[focus103]

Is het een metertje die van 87,5 tot 104 loopt met zwarte schaal en groene cijfers ?

Die heb ik nog wel.

[Funfreak]

Het is een horizontale meter met zwarte achtergrond. De cijfers zijn de kleur van de lamp (geel), lamp schijnt er denk ik doorheen.

Loopt van 87.5 aan de rechterzijde tot 108 aan de linkerzijde.

[focus103]

Die ik nog heb loopt maar tot 104 en heeft groene cijfers.

Jammer

[boarder]

Ik denk eveneens dat de schaalkoord defect is? Heb je het apparaat al opengedraait????

[Steve]

ik dacht dat je de grote wijzerschaal bedoelde.(dit gaat met een schaalkoord.

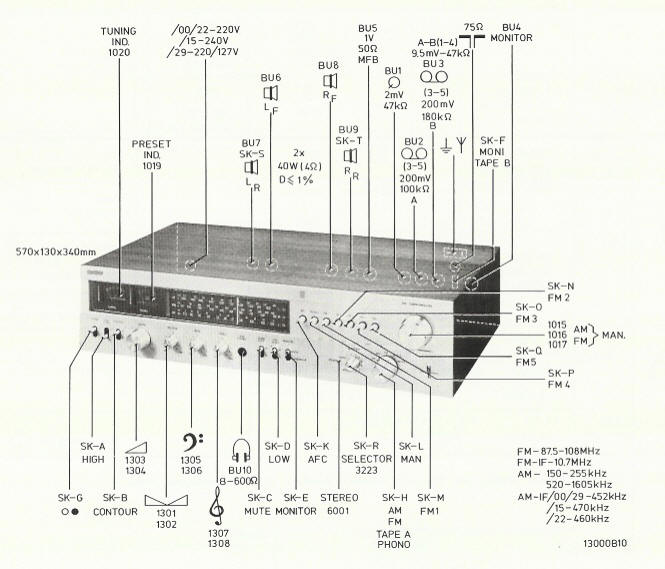

De preset meter bedoel je?(op positie 1019).(best nr 4822-347-10166)(zit deze niet mechanisch vast ?of klemt de wijzer misschien ?)

koppel hem anders even los en meet hem ohm`s door.

[Funfreak]

@ Steve



Ja, ik bedoel inderdaad de presetmeter. Als ik hem aanzet, loopt hij naar 94mhz. Erop tikken helpt niet.

Ik ga hem morgenavond even los halen.



Hoeveel ohm moet hij aangeven?



Draait de wijzer in lagers? Valt dat te smeren?

[focus103]

dan lijkt het metertje het nog wel te doen.

Met 250 uA moet hij vol uitslaan.

ik denk dat het aan de sturing ligt even een universeel meter aan sluiten in plaats van het metertje of anders de draadjes wisselen met je signaal meter.

suc6
