verdraaiing van de lnb gelijk aan de azimuth?

[Michel de Man]

Kun je eigenlijk stellen dat de verdraaiing van de LNB wanneer de sateliet zich niet pal zuid bevindt evenredig is aan de azimuth?

[maja]

Nee, als je het goed wilt afstellen kun je het alleen met een goed meetinstrument.

[ceesv]

Je kan stellen, dat er inderdaad een verband bestaat tussen de verdraaing van de LNB en het niet pal zuid staan van de Satelliet waar je naar kijkt.



Deze is echter niet recht evenredig met de positie, maar is mede afhankelijk op welke lengtegraad je je bevind.



Wanneer je op de noordpool zou staan, hoef je alleen de schotel te verdraaien, en niet de hoek van de lnb.



Er zijn uitzonderingen, sommige satellieten hangen niet waterpas.

[Big fellow]

Origineel bericht van: ceesv

Je kan stellen, dat er inderdaad een verband bestaat tussen de verdraaing van de LNB en het niet pal zuid staan van de Satelliet waar je naar kijkt.

Geheel afhankelijk van wat de skew is van de zendende antenne (satelliet dus).

Origineel bericht van: ceesv

Wanneer je op de noordpool zou staan, hoef je alleen de schotel te verdraaien, en niet de hoek van de lnb.

Op de noord pool zal je geen geostationaire satellieten kunnen ontvangen. Het houd op bij een graad of 81-82.

[ceesv]

Ik acht de kans dat een Sat4all lid met een schotel op de Noordpool gaat staan ook bijzonder klein, Maar ik wilde het verband ermee aangeven.

[Big fellow]

Origineel bericht van: ceesv

Ik acht de kans dat een Sat4all lid met een schotel op de Noordpool gaat staan ook bijzonder klein, Maar ik wilde het verband ermee aangeven.

Ik ben dus met een satelliet installatie naar het noorden geweest, en het hield op rond 81 graden voor de communicatie, rond de 78 graden voor de TV... Het viel allemaal weg toen we zelfs (volgens de displays) een negatieve elevatie hadden... (Dus onmogelijk aangezien C-Band en Ku Band zich nagenoeg rechtlijnig voortplanten...)
We zaten trouwens al tussen het ijs

[Eddy VL]



Ik heb nog ergens een website met daarop een programmatje Nietesat



Kan je gebruiken om de positie te berekenen. (Printen zal vermoedelijk niet gaan)



Maar je kan er wel de helling mee berekenen...

(en de 81°...)



Satconvert



Is een speeltje dat ik gemaakt heb om mijn schotel uit te richten.



M.v.g.



Eddy Vl





[vGnp]

Helaas kunnen we maar moeilijk op jouw C:\ schijf kijken..



vGnp

[Eddy VL]



Schijnt de link niet aan te pakken...



Nietesat



http://www.satconvert.net/Nietesat.htm



Ik hoop dat het nu lukt.



Eddy Vl

[arsat]

Lijkt veel op het SAA (Satellite Antenna Alignment) programma...

[Eddy VL]



Lijkt er op sommige punten wel op, maar is ook logisch, het doet hetzelfde...



Alleen toen kende ik dit programma niet. En ik gebruik nu mijn eigen speeltje (het blijkt héél correct te zijn). En het voordeel is dat ik nu weet hoe je een antenne moet uitrichten...



Ik zag toevallig dit draadje staan, en met mijn "speeltje" kan je eigenlijk goed zien welke de verdraaing van de LNB is.



M.v.g.



Eddy Vl





[Gast Pedro Newbie]

Ik maar denken dat op die site gewoon alleen een schermafdruk stond zonder dat je ook maar iets aan kan klikken e.d., nou klopt dit wel aardig in Firefox daarin ziet de site er erg slecht uit en werken de knoppen bovenin niet en de download button ook niet.

Voor de zekerheid even in IE geprobeerd en toen ging het wel.



Dus voor de Firefox gebruikers moet je de site misschien nog even aanpassen.



Ik ga zo even je applicatie testen.

[Michel de Man]

Wordt bij een draaibare installatie (disecq rotor) op de juiste manier rekening gehouden met deze verdraaiing?



Als je op de evenaar zit, dan kun je je gemakkelijk voorstellen dat de lnb zich altijd loodrecht op (of evenwijdig aan) de lijn oost-west dient te bevinden. Maar naarmate je op een hogere breedtegraad bevindt dient er wel een verdraaiing plaats te vinden. Kun je dan een disecq rotor dan wel op alle breedtegraden gebruiken, of zou de hoek die op de as van deze rotor zit ook afhankelijk zijn van de breedtegraad?

[Eddy VL]



Ja Michel,



Ik kan je hierop simpel antwoorden met "Gewoon, horizontaal is horizontaal".



De 2 de manier gaat zo:

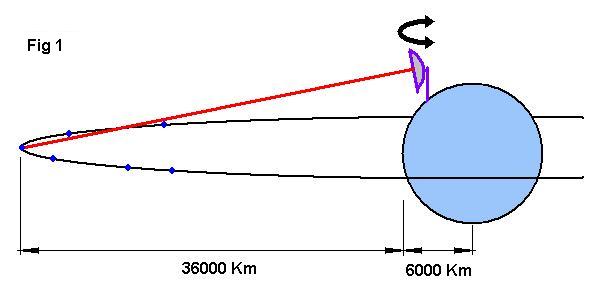

Figuur1:

De satellieten draaien in enn cirkelvormige baan rond de evenaar op zo'n 36000 km erboven. Je staat ergens halfweg op de blauwe bol, en je klopt een paaltje in de grond evenwijdig met de aardas. Je hangt er een schotel aan die je rond die as kan draaien en die gericht is naar de baan van de satellieten, dus een klein beetje omlaag.



Horizontaal blijft dus horizontaal ook al draai je de schotel.

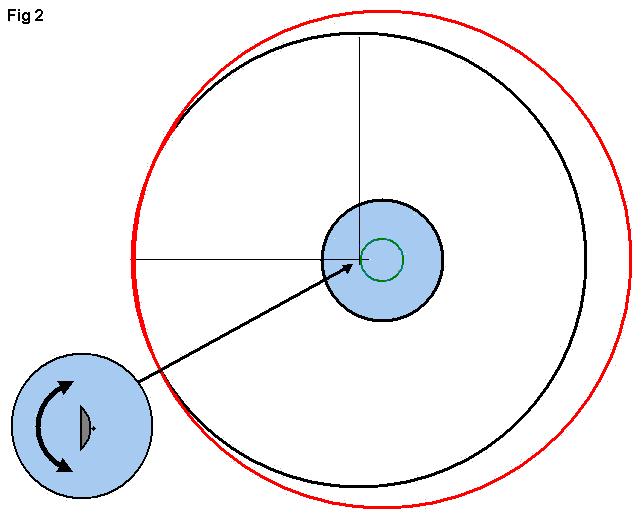

Figuur2:



In bovenaanzicht zie je de rode cirkel van de satellieten.

Je zit zelf niet in het midden van de blauwe bol... (tenzij je op de noordpool zit?)



Je maakt dus een cirkel met je schotel die iets kleiner is dan de omloopbaan. Daardoor zul je hoe verder je wegdraait van het punt waar de cirkels raken, ook verder komen te staan van je satelliet, maar ook de draaiingshoek zal licht wijzigen.

Dit is echter zo weinig dat je er geen rekening mee hoeft te houden. (door de helling wat te vergroten kan je de 2 cirkels iets verder laten snijden, wat een beter resultaat geeft!)

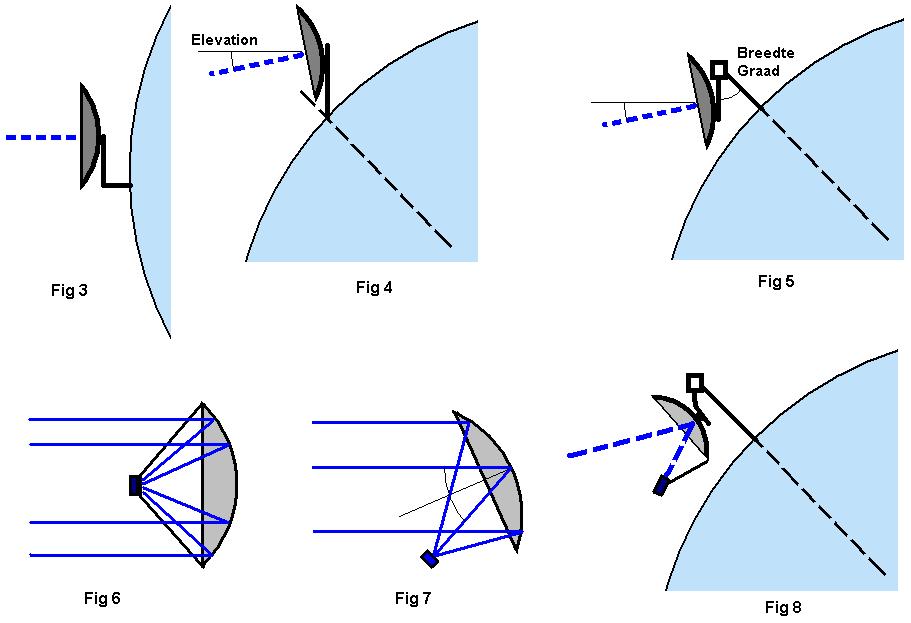

Figuur 3:



Citaat:

Als je op de evenaar zit, dan kun je je gemakkelijk voorstellen dat de lnb zich altijd loodrecht op (of evenwijdig aan) de lijn oost-west dient te bevinden.



Hier heb je dus volkomen gelijk in: op de evenaar ligt het paaltje plat op de grond... en is de verschilhoek 0, dus loodrecht op de motor-as



Figuur 4:



Maar bij ons moet je het paaltje behoorlijk schuin in de grond slaan... De hoek naar de satelliet stel je in op de achterzijde van je schotel, nl de Elevation.



Alleen dat paaltje zo schuin geeft een geweldige zonnewijzer, maar is niet echt geschikt om bvb op een dak of balkon te zetten.



Figuur 5:



Je klopt het paaltje gewoon loodrecht in de grond, en je zet de as van de motor evenwijdig met de poolas.



Is er iets veranderd ? Neen, horizontaal blijft horizontaal...

De motor stel je in op de breedtegraad van waar je zit.



Je hebt nu twee mogelijkheden: je werkt met een Feedhorn (Fig 6) of een LNB.(fig 7)



We hebben nu de uitleg gedaan met de feedhorn: het ontvangstgedeelte zit in het midden van de schotel, zoals bvb bij de meeste radiotelescopen (of grotere schotels) en staat vast door middel van meerdere steunarmen.



Het nadeel zoals je ziet in fig 6 is dat op de plaats waar de Feedhorn zit je een blinde vlek hebt, waar géén signaal doorkomt.



Bij een kleinere schotel word dit belangrijker natuurlijk.

Omdat de schotel werkt als een spiegel wordt het ontvangsdeel naast de schotel gezet zoals fig 7. De schotel staat nu wel onder een hoek...



We werken voor satontvangst met kleine schotels dus we nemen fig 7. Alléén, nu wordt het een probleem om de schotel vast te zetten op de as van de motor. Daarom zet men op de motor een "gekromde" buis, dan kan je terug de schotel in de midden vastzetten. (fig 8)



En, nog altijd: niks veranderd, draait gewoon rond in een cirkel... en horizontaal blijft horizontaal.



Het is zoals bij een goochelnummer: als je weet hoe het werkt zeg je: is het dat maar, en de magie is er af.





M.v.g.



Eddy Vl





[Michel de Man]

Fantastische plaatjes!!!

Zo had ik het zelf niet eerder bekeken en maakt het allemaal erg inzichtelijk. Alhoewel is het nog steeds lastig om het weer kloppend te krijgen wanneer je op de grond staat en je de disk op je rotor een draaiende beweging ziet maken waarbij hij ook nog eens de lnb stand laat verdraaien, maar je hebt absolutt gelijk. Ik ga de tekst en plaatjes kopieren en lokaal opslaan, voor later gebruik.



Erg bedankt!



Mvg,



Michel
