Snap het even niet? (verschillende soorten inches?)

[Eddy VL]



Uitleg van Wiki...



British standard pipe thread



Citaat:

A list of 16 thread sizes are defined by the standards, ranging from 1/16 to 6. The size number was originally based on the inner diameter measured in inches (25.4 mm) of a steel tube for which the thread was intended, but is in the modern metric version of the standard simply a size number.



De buizen zijn blijkbaar gekrompen...



Eddy Vl

[henkvd1]

Een duimse pijp of 1"pijp had ooit de binnen diameter van 25,4 mm



Daar begint het probleem waar we nu mee op gescheept zitten, de draad die op de pijp van toen gesneden werd had een buitendiameter van ca 34 mm.



Door de tijd hebben de pijpen een dunnere wanddikte gekregen en is de binnen diameter grote geworden, hadden we dan alles omgezet naar nog steeds de binnen diameter had geen enkel fitwerk op elkaar gepast.



Het resultaat is dus dat we nu uitgaan van maat benoeming uit het verleden waarbij ooit de binnendiameter maat gevend was en nu de buitendiameter van de toenmalige pijp als maat aan houden.





een duimse pijp heeft dus een buitendiameter van bijna 34mm omdat anders al het fitwerk niet meer zou passen.





Om het nog moeilijker te maken kan je dus voor andere maten niet zomaar zeggen 1 duim = ca 34 mm een half duim is dan de helft, dan moeten we weer terug naar eertst de oude maat neming.



Advies gebruik nooit een schuifmaat maar kijk wat er op het fitwerk aan maatvoering staat aangegeven.

[Gast Kimble]

Origineel bericht van: gerrit B

Dus de beste methode is gewoon al die vreemde inch maten ed. overboord te gaan zetten en in millimeters weer te gaan geven, probleem opgelost en iedereen (ook in het buitenland) weet precies waar ze het over hebben.
Want geloof maar dat er een bult misverstanden en fouten door die inch maten zijn gemaakt en nog altijd worden gemaakt.

suc6

Gerrit

Tja dat 12-tallig stelsel die Stone, Inch, Foot etc is en blijft een ramp met de Engelsen en Yanks. Deels in Zuid-Amerika meten ze met 2 maten.... maakt het er allemaal makkelijk op

Heel dat matengedoe moet eigenlijk op de schop. Kleding (inches), schoenen maat 43 of een 5-je ofzo, onderbroekenlol in XL of 6...... en dan nog een natuurkunde bar/psi pfff.

[gigantaandemuur]

T gaat echt niet gebeuren want we hebben uiteraard allemaal gelijk met welke meeteenheid we gebruiken.

Net als allemaal rechts of links rijden of een munteenheid.

Er is ook positief nieuws alles wat we nu uitvinden normaliseren we wel wereldwijd.

Denk maar is aan pc eenheden.

[+avatar+]

voor de pijp diameter verwijs ik naar het lijstje van Con. daar staan de nominale maten van de pijp. in veband met de inwendige druk kan de wand dikte van de pijp dikker genomen worden en kun je bijeen pijp van 33,7 zelfs nog kleinere inwendige diameters voorkomen. Maar waar het hier om gaat is de gasdraad diameter. omdat de pijp in grote massa gemaakt wordt zijn de pijpen nooit mooi rond, hier kun je niet goed draad op tappen. daarom heeft men de uitwendige diameter van de 1" gasdraad kleiner gemaakt en kom je op 33.29 mm uit.



zie http://www.vdwalle.com/knowledgebase/draad/gas1.htm

[columbo]

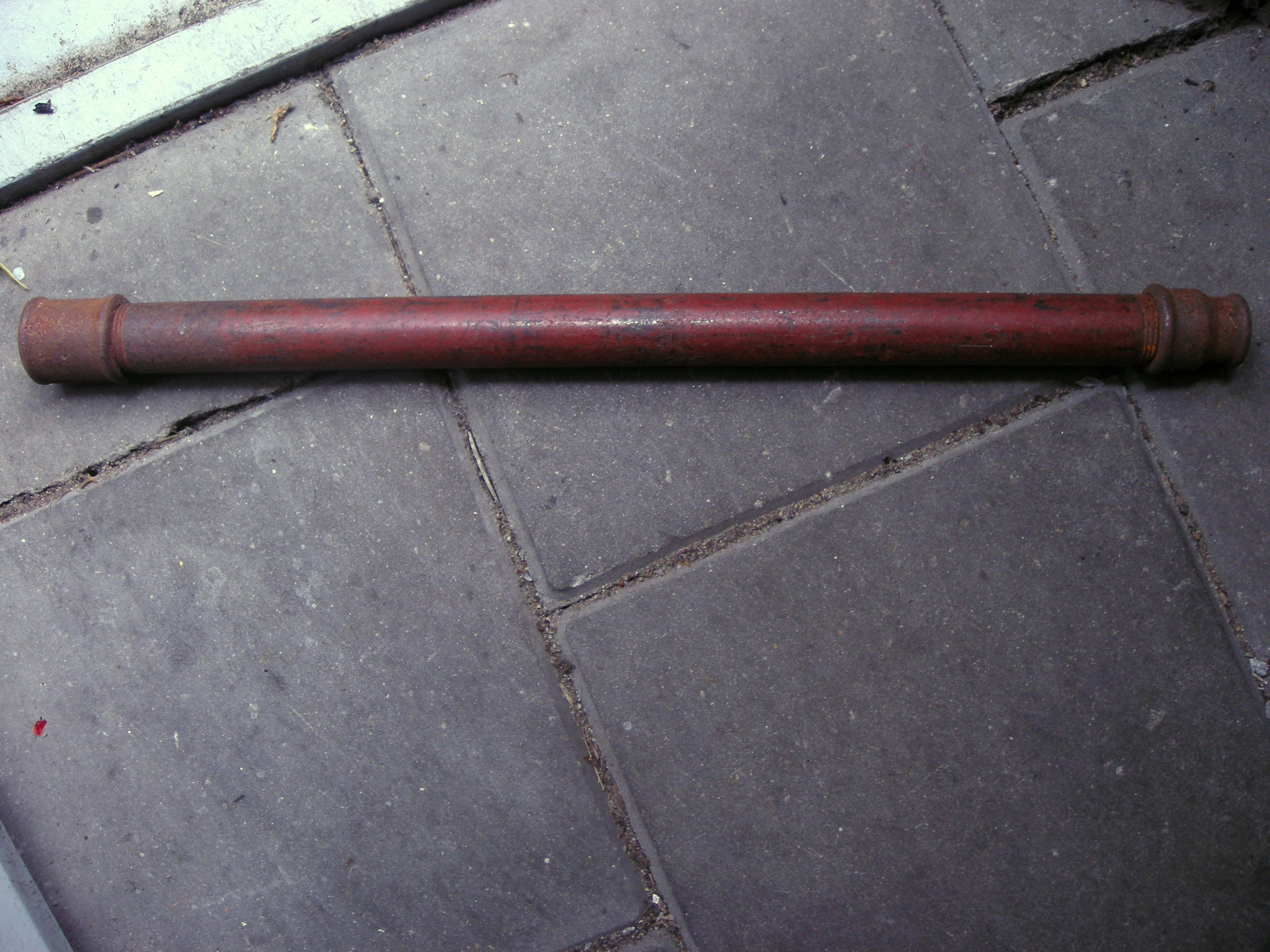

ik geloof,weet bijna zeker dat de meeste nog nooit schoefdraad op een buis hebben gesneden,de dikte van deze 1" buis =33,7 op de verf laag,het is geen enkel probleem om hier shroefdraad op te snijden,met de hand doe je het hier mee.ook nog een voorbeeld van buis met 2 sokken waar van er een een verloop sok is van 3/4"naar 1".
