Uitleg schema luidsprekerfilter gevraagd.

[Beobuddy]

In mijn project om een passief luidsprekerfilter om te bouwen naar een actieve met iedere sectie zijn eigen versterker, zit ik toch met een klein vraagteken.

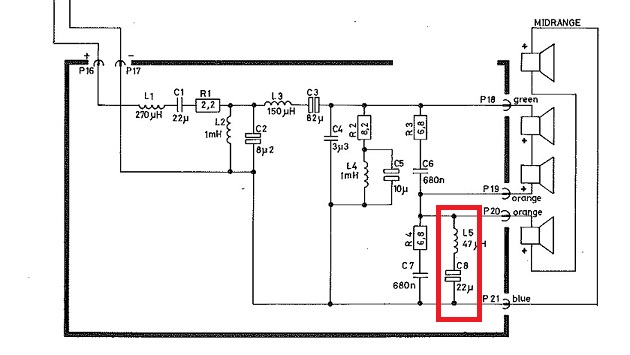

In onderstaand schema zie je de middensectie.

Aan de linkerzijde zit dus de ingang en die krijgt het volledige signaal aangeboden.

Nu zie je de 4 middentoners rechts zitten en staan min of meer in serie.



Wat ik mij nu afvraag is, wat doen L5 en C8 in het filter?



Mocht het van belang zijn, de 4 middentoners zijn alle vier in lijn boven elkaar geplaatst en alleen de tweeter in het midden op oorhoogte.



Wat zou de reden kunnen zijn om die R5 en C8 in dat filter erbij te plaatsen? Ofwel, (hoe)moet ik er rekening mee houden?



Iemand een idee?



Enige aanvulling ter info: het gaat om een bandfilter die de frequenties doorlaat tussen de 700hz en de 5Khz. De speakers hebben een impedantie van 4 ohm.



[Matchless]



volgens mij wordt een bepaalde frequentie-bereik naar massa afgevoerd zodat het juiste frequentie-bereik op die speakers komt.



zijn dus wel belangrijk.

[Gast Kimble]

Origineel bericht van: Matchless

volgens mij wordt een bepaalde frequentie-bereik naar massa afgevoerd zodat het juiste frequentie-bereik op die speakers komt.

zijn dus wel belangrijk.

Daar valt idd iets over te zeggen dat een bepaald bereik wordt weggesluist. Wat me opvalt nl. in het schema is dat 2 speakers serieel (plus aan min) en de andere twee serieel(plus aan plus) zijn gekoppeld.
In mijn project voor de "boombox" is gesproken over het push-pull effect en dat een speaker doodslaat als je er twee zou inbouwen waarbij de plus/min (fase) ook omgedraaid wordt.

Er zullen hier wel techneuten zijn die het uit kunnen leggen. Met Google kom ik niet verder dan vele calculators, impedantiecorrectie en legio filters mbt 4 voudige midrange speakers.

[Big fellow]

Normaal gesproken doe je zoiets als je een piek hebt (resonantie van de driver!) in je driver curve. Wat ik vreemd vindt is dat het maar op de helft van de set wordt gedaan... Misschien is dat voldoende?



@Kimble;

Volgens mij zijn beide sets op dezelfde manier geschakeld...

[Gast Kimble]

Origineel bericht van: Big fellow

@Kimble;
Volgens mij zijn beide sets op dezelfde manier geschakeld...

Ja, nu zie ik het ook. Brilletje niet op

Ach dan had ik het verhaal van de impedantiecorrectie ook gewoon kunnen lezen. Daar was een soortgelijk schema. Staat wel onder mijn favorieten al die calculators.

[Beobuddy]

Origineel bericht van: Sjaak(k

Dat is een "impedantie correctie" voor de resonantiefrequentie van midden en hoog units.

Maar ik vind het wel merkwaardig dat het dan alleen maar bij 1 sectie van 2 middentoners wordt gedaan.
Zou het dan ook niet bij de andere sectie moeten zitten omdat het allemaal exact dezelfde speakertjes gaat?

Ik heb een lange tijd terug ooit eens gehoord dat als je hoofd (lees: oor) dicht bij de speaker houdt en van laag (woofer) naar hoog (tweeter) beweegt, dat je dan een geleidelijke overgang van het geluid moet kunnen ervaren. Zou het daarmee te maken kunnen hebben?

Ik zou moeten uitzoeken of de middentoners, waar de L5 en C8 tussenzitten, of die welllicht de 2 buitenste speakertjes zijn. Dat daar dus inderdaad bepaalde tonen worden weggefilterd om een meer geleidelijke overgang te creeren?

Maar de vraag blijft bij nog, wat moet ik ermee als de speakers direct op een versterker wil plaatsen die een actief filter ervoor krijgt? Alle 4 de speakers gewoon in serie plaatsen? Laat ik het laatste stukje passieve filter toch nog aan de middentoners hangen vanwege de zogenoemde impedantiecorrectie?
Het (en daarmee bedoel ik laatste rechtse sectie in zijn geheel vanaf C3/R2) zal zeker geplaatst zijn om het geluid een juiste weergave te geven.

Het betreft overigens een kolomspeaker met in totaal 9 speakers.
2 woofers onder, daarboven de 4 middenspeakers met in het midden de tweeter en daarboven weer 2 woofers.

[Beobuddy]

Een kleine uitleg heb ik tevens gevonden ondermeer over hetgeen je meldt: de kastresonantie.

Zie ook hier: http://www.breem.nl/fldtechniek/pgwissel.htm



Hier wordt het zogenaamde Zobel netwerkje toegelicht.

[Beobuddy]

Gewoon, voor de uitdaging.



De betreffende speakers werden al 25 jaar geleden gemaakt en naar eigen ervaring worden de condensatoren minder.

Daardoor wordt het geluid ook behoorlijk beïnvloed.



Door het plaatsen van nieuwe condensatoren en tevens ook van betere kwaliteit (bijv MKS ed van Audyn), hoor je indrukwekkend verschil. Meer kleine details hoorbaar en dergelijke.

En daar komt geen enkele psychologie bij kijken. Een blinde test met een zelf mono gemixte cd gaf duidelijke verschillen.



Dus vandaar dat bij mij de vraag op kwam: wat als ik juist die onderdelen er tussen haal en de boel actief maak.



Speakers werden overigens geleverd met een versterker eronder, waarbij bij vele na jaren dienst deze de geest geeft. Ruststromen lopen te hoog op, waarbij de boel te heet wordt of zelfs verbrand. Printsporen die uitgefikt raken, Zwarte plekken op printen etc.

En ze zijn te repareren, maar er duikt kennelijk toch iedere keer iets op waardoor diezelfde versterker de geest geeft.



Heb dus nu een reserve setje speakers gekocht die ik ga gebruiken om om te bouwen.



Per speaker komen er drie versterkermodules van het type ICE power, waarbij de filterprint a.h.w. erop geschoven wordt.

Als voeding wordt er gebruik gemaakt van speciale geschakelde voedingen die de 3 modules van spanning gaat voorzien.

[Drs. IJzerbout]

Hallo Beobuddy,



Ik heb waardering voor je ambitie om die luidsprekers om te bouwen.

Toch denk ik dat je op de verkeerde weg bent.



Dit scheidingsfilter is ontworpen om het gehele systeem in de box op elkaar aan te passen en is daarom uniek voor de box waar het nu inzit.

Als je nu zelf wat wilt gaan bouwen en het geheel aktief wilt gaan maken, dan ben je verkeerd bezig.

Dit filter is laagohmig en slecht toe te passen op ingangen voor een versterker omdat het laagohmig belast moet worden. Ingangen van versterkers zijn hoogohmig.

Het is domweg ontworpen voor een andere toepassing.

Ik raad je ervan af deze weg in te slaan omdat er veel betere oplossingen zijn, met name de filtering: hoog, midden laag dmv filters met enkele opamps...voordat je individueel per frequentiegebied gaat versterken.

[Beobuddy]

Origineel bericht van: Drs. IJzerbout

Ik raad je ervan af deze weg in te slaan omdat er veel betere oplossingen zijn, met name de filtering: hoog, midden laag dmv filters met enkele opamps...voordat je individueel per frequentiegebied gaat versterken.

Beste Drs. IJzerbout,

Het zal vandaag wel zo hart waaien dat ik niet begrijp wat je hiermee bedoelt.

Met de speaker actief maken bedoel ik dus met gebruik van opamps een 3 weg, 4e orde filter te gebruiken.
Na de doorgenomen leesvoer (Active Filter Cookbook) op aanraden van Eddy-VL, wordt het een Sallen-Key ontwerp.

Dus dan ga je toch individueel elk gebied, laag, midden en hoog versterken?
Of zie ik iets over het hoofd.

Het voordeel wat een actief systeem zou zijn, is o.a. het niet elkaar beïnvloeden van weergaven. Dus het gebruikte/weergegeven laag beïnvloed bijvoorbeeld niet het midden of hoog.
Dus wat geeft dat voor effect, m.a.w. hoe klinkt dat.
Ook kun je ieder gedeelte apart instellen qua sterkte.

Mijn ervaring met actieve speakers is dat ze vaak wat "klinischer" gaan klinken. Ik ben benieuwd of dat hier ook gaat gebeuren.

Je zou/kan eventueel het -3dB punt van de woofer verlagen naar een lagere frequentie door het onderste gebied iets op te krikken.

Deze topic houdt overigens verband met deze: http://www.sat4all.com/forums/ubbthreads..._is#Post1853823
