[LCD-TV] Dell W3202MC geen beeld

[iemand]

Hallo,



de TV geeft bij aanzetten geen beeld meer.

Er is wel geluid.



Wie heeft er een tip voor me ?



Ook evt. schema is van harte welkom.



[iemand]

Op de power knop brandt het blauwe lampje.

TL-buisjes gaan aan en blijven aan.

Blauwe lampje knippert als ik de AB gebruik.

Scherm gaat netjes UIT/AAN dmv de AB.



Maar knop MENU geeft geen beeld.

[iemand]

Moederbord is aan achterkant afneembaar.

Zo op 1-e gezicht geen bolle elco's.



Wel wat bruine prut op 1 printje, maar zo te zien niet uit 1 elco. Lijkt wel een componentenlijm, maar ik snap niet waarom

Kzal een foto maken.

[iemand]

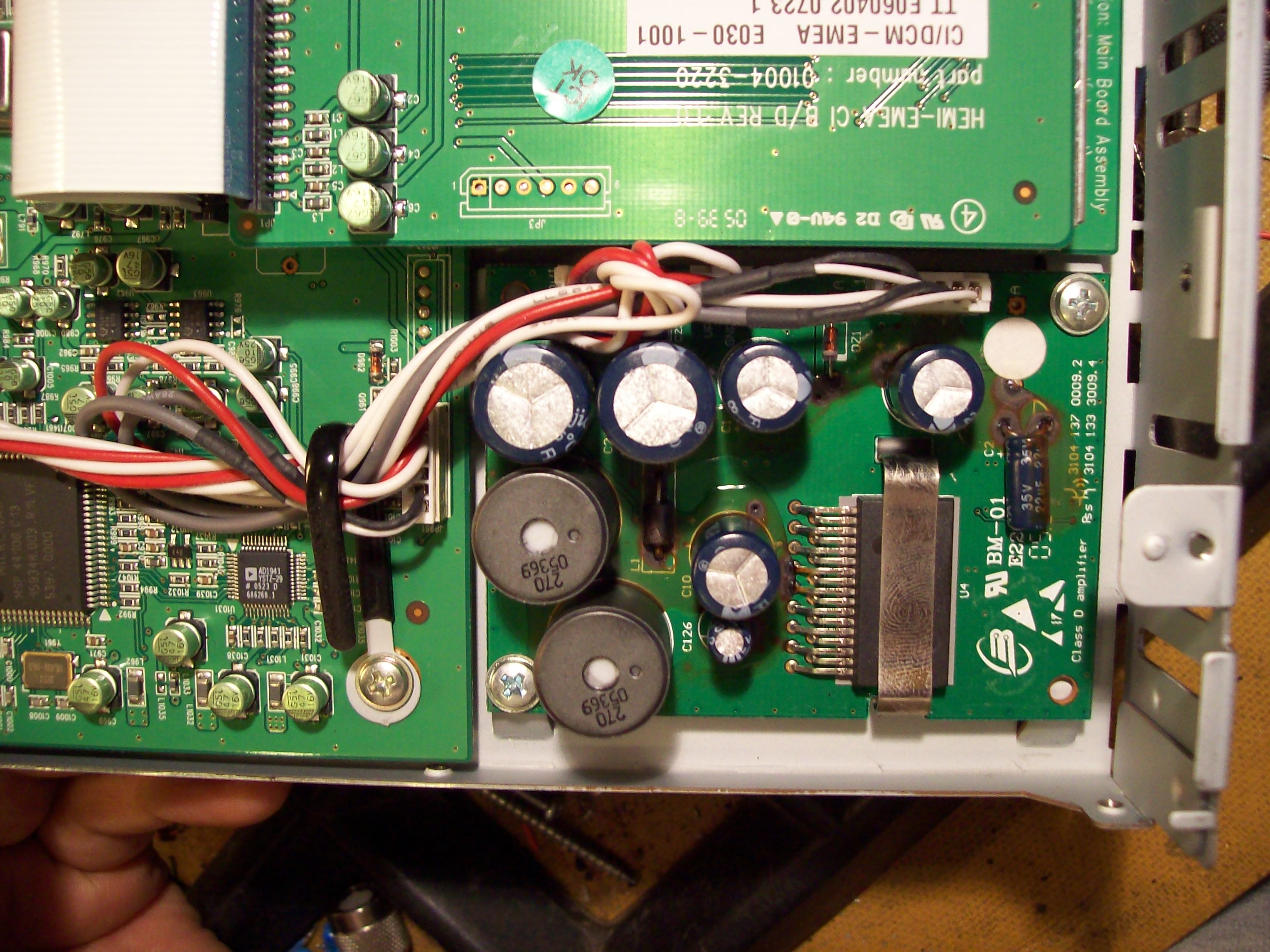

Hier de foto. Kheb ff geen tijd om eea los te halen en te meten, maar dit lijkt me geen lekkende elco's

[Matchless]

Die zijn zo lek als een mandje



Vervangen en vooral niet vergeten om de print heeeeeeellll goed schoon te maken en de printbanen te meten want dat chemisch goedje is rotzooi wat blijft vreten aan het koper.





Wat zit daar eigenlijk voor een chip onder? want het lijkt mij een audioversterker print.





Hmm.. nog eens even goed gekeken en het hoeft toch geen vloeistof te zijn maar het lijkt er op dat de printbanen te heet zijn geweest. want je ziet vooral bij de via's dat ze zwart geblakerd zijn.

[focus103]

Ik zou het printje eens los schroeven om de onderkant met de printsporen bekijken.

Zo te zien is er wel wat warmte geproduceerd.

SUC6

peter

[iemand]

Aan de onderzijde is een smurrie opgegoten.

Eea is nu zelfs los te trekken.

Daar lijkt het niet in te zitten.



K'blijf het frappant vinden dat ie wel luistert naar de commando's van de AB.

Beeld is zwart, maar wel goed verlicht door de TL-buisjes.

Het lijkt erop dat de voeding dan wel ok is.





Wie ken een methode om in het service-menu te komen

Of bv een fabrieks-reset te kunnen geven.

[iemand]

Ik heb alle elco's v/h printe losgenomen en nagemeten; alle elco's zijn goed.



Wie heeft een tip waar ik nu verder kan zoeken.

En .... wie heeft een schema voor me.

[iemand]

Als ik op 1 van de beide Scart-connectoren een dvd-speler aansluit hoor ik wel de muziek, maar geen beeld ;-((.



Het detecteren van een extern signaal en omschakelaar daar naar gaat dus goed.

Ook het volume is met de afstandbediening harder/zachter en uit te zetten.

Aangezien ik ook geen MENU krijg, moet het defect dus zeer waarschijnlijk in het "weergeven van het beeld" zitten.



Iemand anders een tip om verder te zoeken ?

[boarder]

Origineel bericht van: iemand

Ik heb alle elco's v/h printe losgenomen en nagemeten; alle elco's zijn goed.

Wie heeft een tip waar ik nu verder kan zoeken.
En .... wie heeft een schema voor me.

Hoe heb je de elcos nagemeten?? Met een gewone ohmmeter gaat dit niet.
Indien elcos goed meten, kunnen ze nog slecht zijn.

[iemand]

met een capaciteitsmeter die ook "grote" elco's kan meten !

[satmate]

als je elco's wilt meten,is het volgende belangrijk:



- is er kortsluiting?,. nameten met een ohm/weerstand meter.

- is de ESR nog goed?,. nameten met een ESR meter.

- is de capaciteit goed?,.nameten met een capaciteitsmeter.

- is de elco mechanisch ok?,dus niet opgeblazen,gescheurd of vervormd.

[iemand]

TV helemaal los gehad.

Alle printen bekeken en nergens sporen van "te warm" geworden componenten.

Wie heeft er nog een tip.

[Steve]

het lijkt me een NEC model.

staan er geen nummers of letters op de print ??

[iemand]

Main board is een

HUMAX

HEMI-EMEA Main B/D REV 1.0



Screen adapter board

320W2C4LV1.4



LCD-Screen

Samsung LTA320W2-L03



Hoogspannings-inverterboard

KLS-320VE-J
