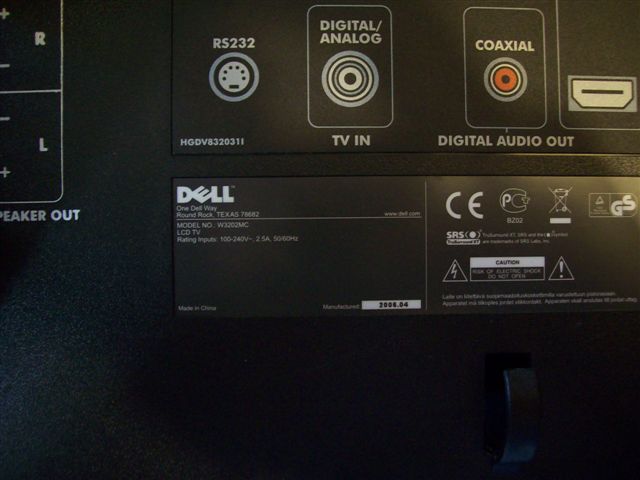

[LCD-TV] Dell W3202MC geen beeld

[iemand]

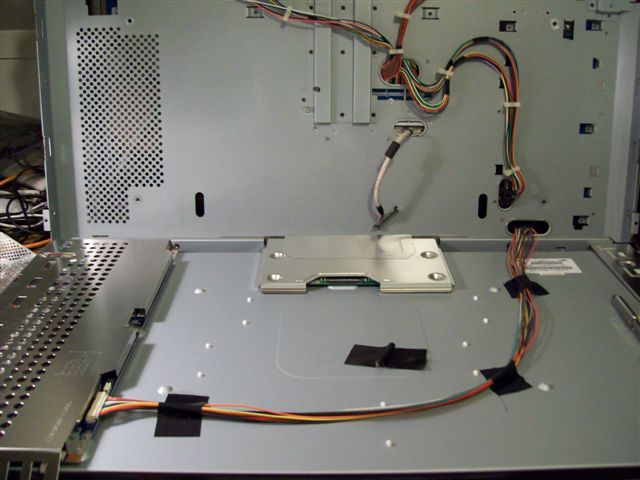

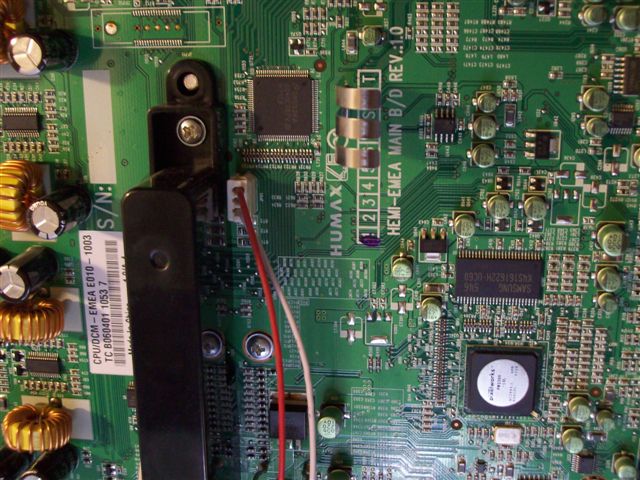

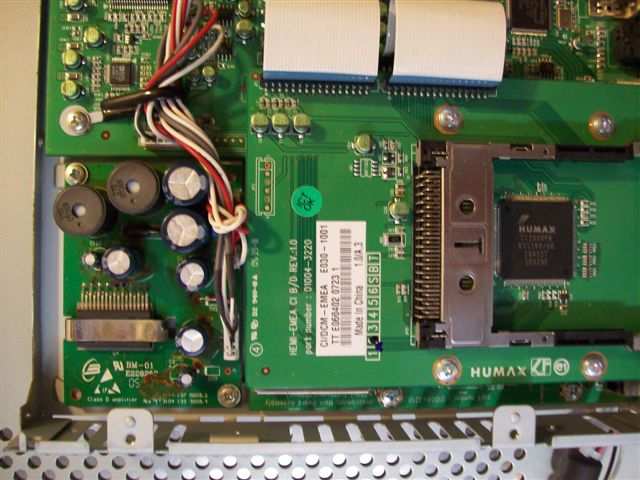

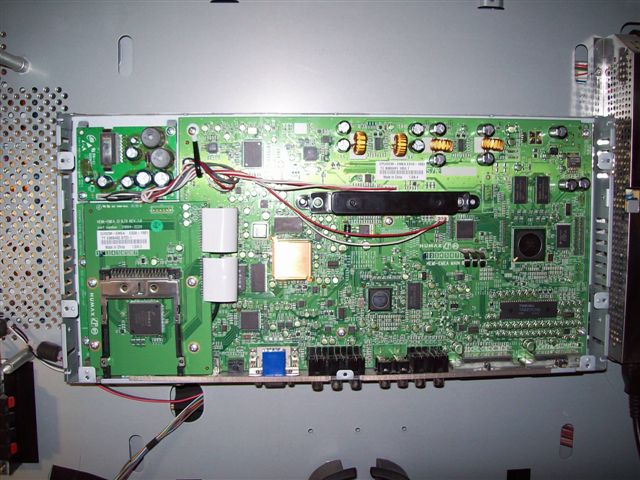

en wat foto's (in lage resolutie)

kan op verzoek in hoge resolutie geplaatst worden



[iemand]

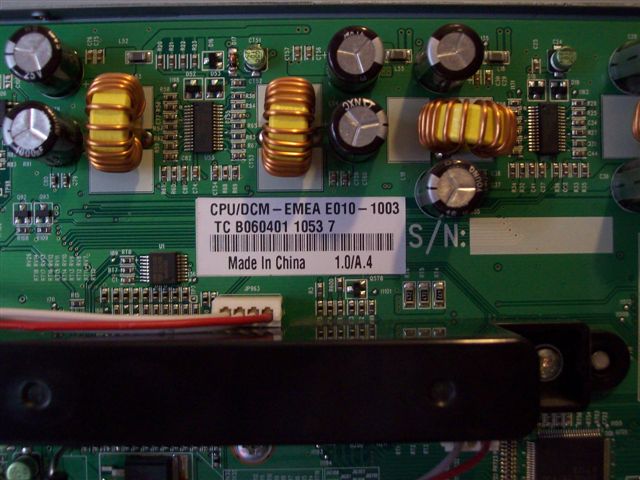

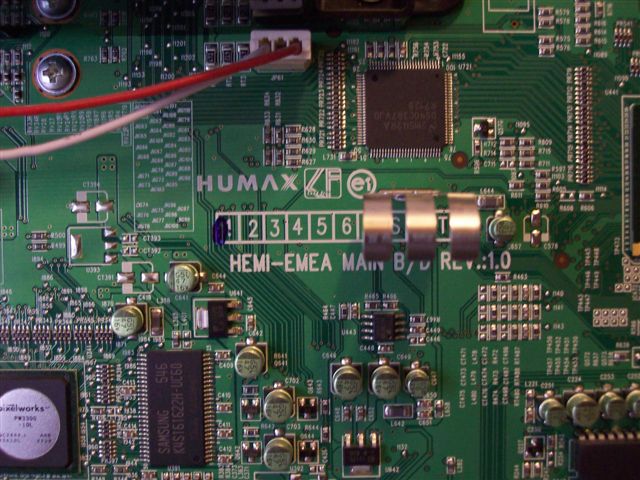

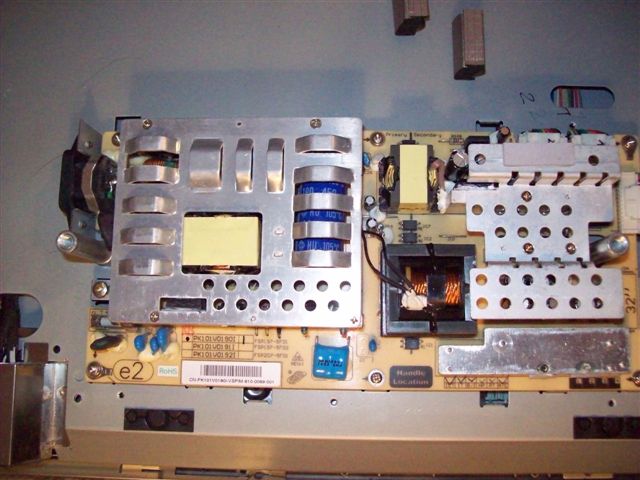

en nog meer

[iemand]

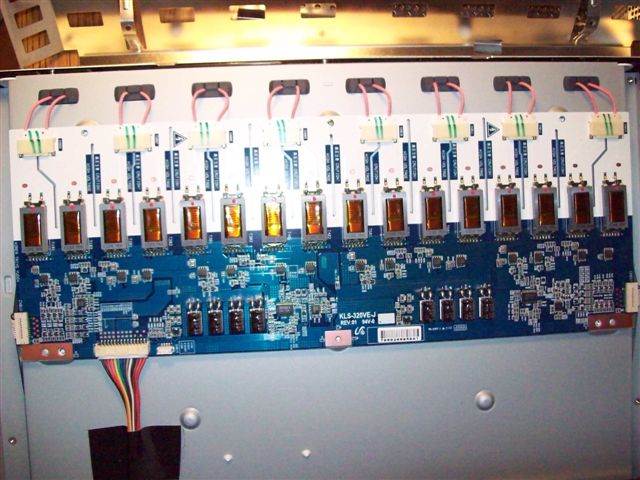

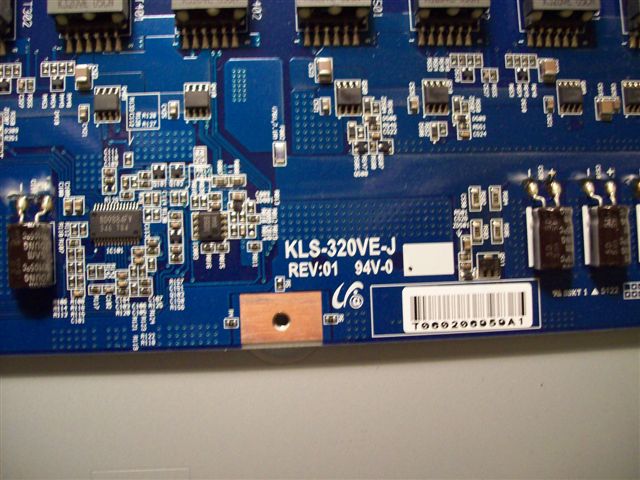

en de laatste 2 van het inverterboard

[Steve]

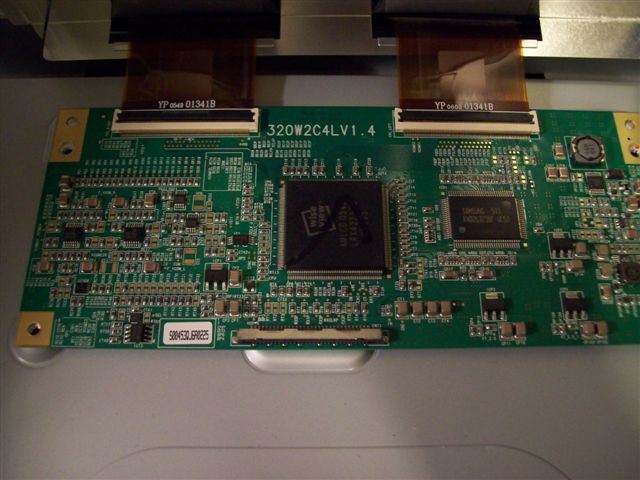

ik verdenk het t-con printje.320w2c4lv1.4

[iemand]

Dat printje stuurt het LCD aan; waar dus geen beeld op wordt getoond. Tja daar lijkt het wel op.

Wat zou er stuk kunnen gaan op dat printje ?



En.... wie heeft er zo'n printje liggen ?

[columbo]

.

Wat zou er stuk kunnen gaan op dat printje ?



En.... wie heeft er zo'n printje liggen ?

-----------Wat er stuk gaat,ja dat zullen wel meer mensen willen weten,maar daar heb je weinig aan want je kunt dit soort printen niet repareren op komponenten basis,je moet gewoon een komplete print bestellen,evt in UK 35pond.ex verzendkosten.Dus even het nummer in typen bij google...

[iemand]

Klopt.... Ik ben vanmorgen al druk bezig met de zoekmachine(s).

[iemand]

ik heb de print eens goed bekeken en denk dat CP101 een defecte zekering is.

Dus niet een PCB-opschrift met F of Z !



Er komt wel 5 volt binnen maar erna is er geen spanning.

De 5 volt wordt gelijktijdig met de aansturing van de TL-buisje bedient en de tussenprint, waar het mainbord dmv een connector op zit.

Een P-channelmosfet APM4435 bedient dit.

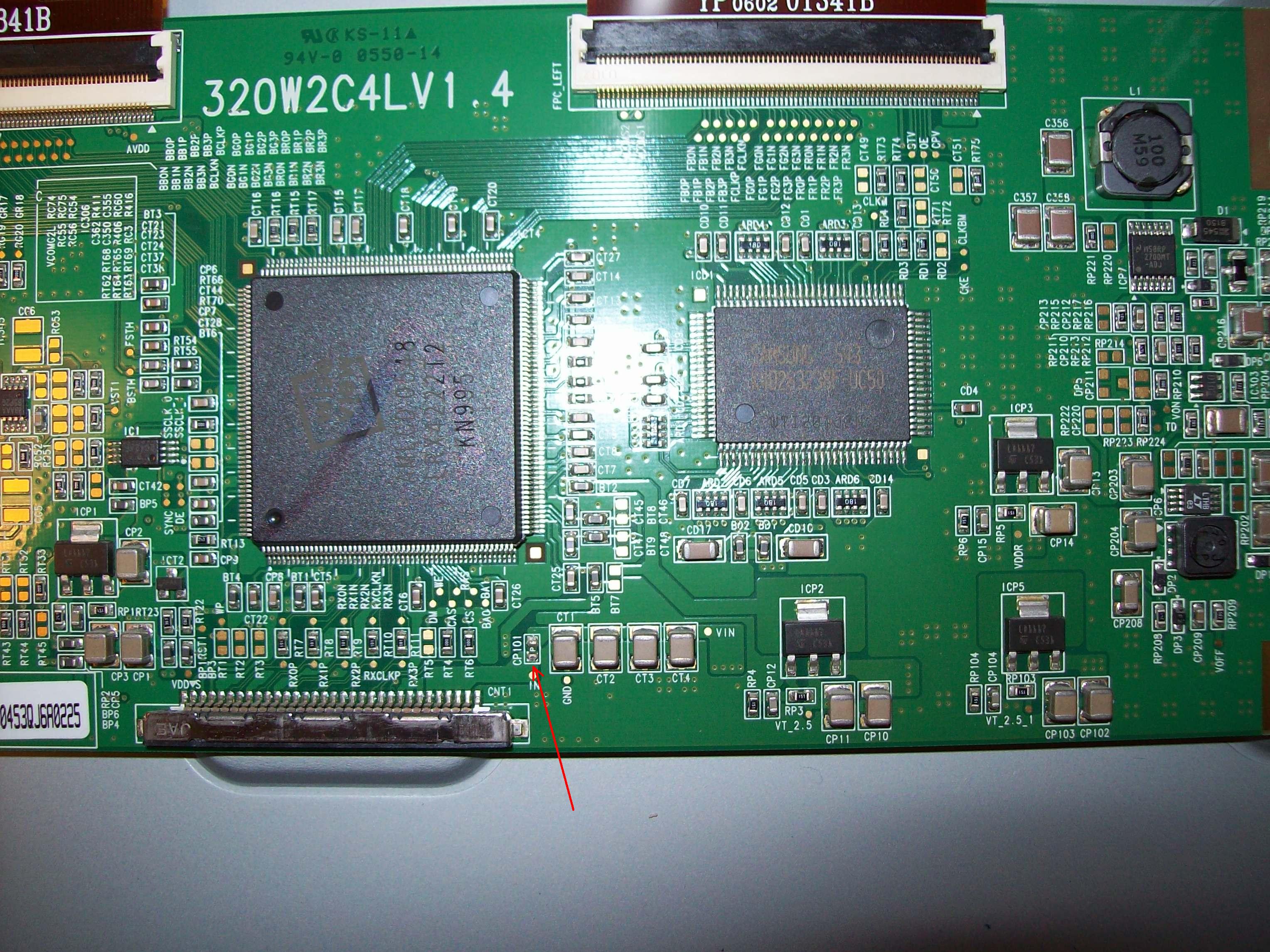

De vraag is nu welke waarde zou deze zekering hebben, want om het nou domweg door te solderen .... zie rode pijl op foto.



[Gast Kimble]

Google en Bing aan het werk gezet en ik kom 2 dingen tegen.



De CP101 als een spoeltje icm Dell, maar ook een zekering van 500mA icm Dell.



Nu zou ik met deze gegevens een externe voeding pakken op 5 volt en de stroom van 0 naar 500mA op gaan voeren (2 eilandje overbruggen met een multimeter om te kijken hoe hoog de stroom oploopt en kijken of het apparaat aan gaat)



Mocht het een spoel zijn dan laat ie nl. ook stroom door.



Schema kan ik niet vinden, met de beste wil die er is.

[iemand]

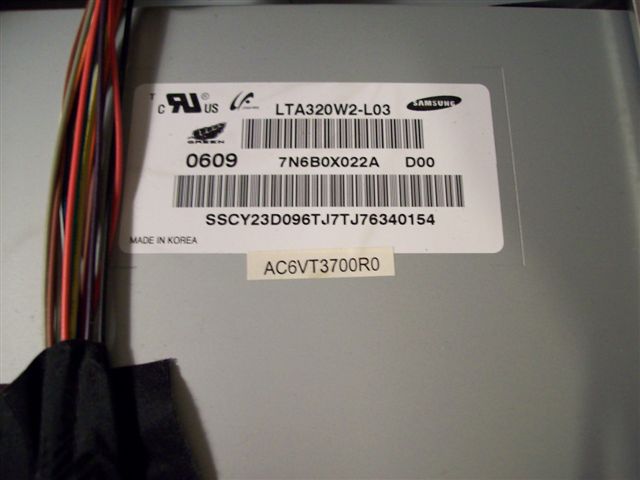

en ik vind bij SAMSUNG (want dat is het glas/scherm zelf) dat dit een elco is ;-)))

Maar de 5 volt gaat dmv 4 a 5 dunnen draadjes, dus meer als 1 Ampere zal het wel niet zijn.



Ik moet er toch iets overheen solderen dmv draadjes, dus dan kan ik inderdaad zou testje ook eens proberen.



Moet ik wel even een regelbare stroombegrenste voeding lenen.



wordt vervolgd ;-))



[Gast Kimble]

Wellicht een idee om het aan medegebruiker Steve te vragen.



Die heeft zoveel schema's, tips en adviezen dat je er rooie wangetjes van krijgt.

[iemand]

Jazeker Kimble, klopt Steve heeft een prima service met z'n server. Maar helaas is er van DELL-tv weinig of geen info te vinden.



Ondertussen heb ik de gok genomen.

In m'n bakje zekeringen zat nog een kleintje van 2 Ampere.

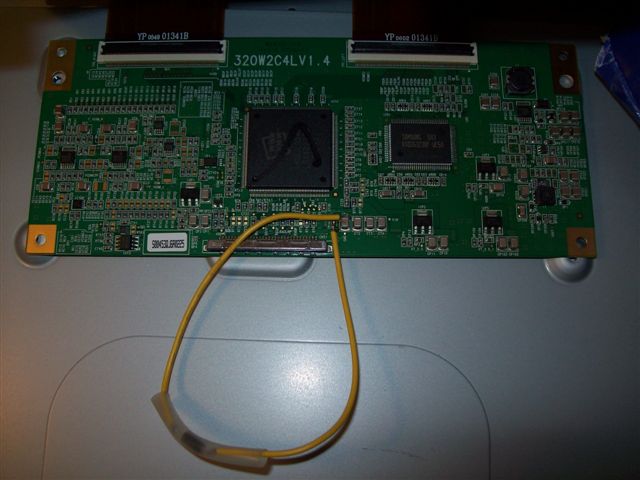

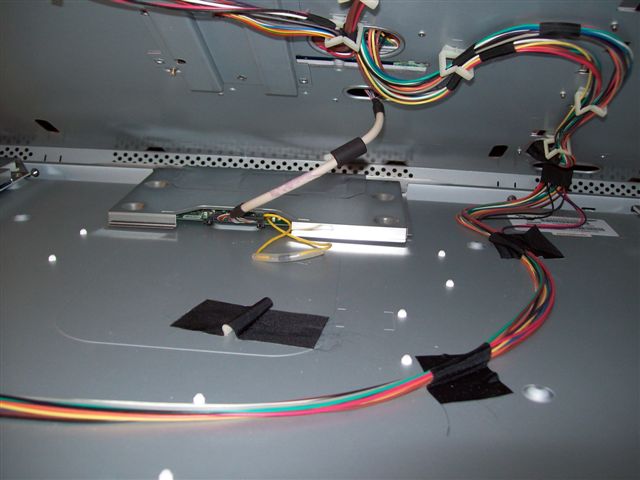

Er is nl weinig opbouwhoogte, dus dan maar buiten de afscherming (zie foto).

De nieuwe zekering heb ik met 2 draadjes over de defecte heen gesoldeerd.



en .... ik heb weer beeld !



Ik ga de TV de komende dagen eens testen.

Iedereen bedankt voor het meedenken !
