[vasonline]

Origineel bericht van: alleyoop

Origineel bericht van: Alex1970

Ben zeer benieuwd. Ik heb zelf ook nog zo'n joekel liggen maar dan van Fuba.

Wel, het resultaat na een paar uur zwoegen is toch wel een kleine teleurstelling, Goes is exact even sterk met de U3X32 als met de veel grotere VTU-90 alhoewel deze laatste op papier 3dB meer signaal zou moeten opleveren rond de 700MHz. Met de rotor en buis zit ik dan ook nog een meter hoger dan voorheen, voordeel is natuurlijk dat het zaakje nu draaibaar is.

In Londerzeel heb ik ook zonder problemen ontvangst van Goes.
Hoogte boven zeeniveau: +-10m
Antennehoogte +- 11m

Bij mij is de gebruike antenne: Konig ANT-UHF31-KN

Eens ronddraaien, leverde de Duitse WDR mux vanuit Aken-Stolberg op. Helaas niet stabiel om naar te kijken, maar wel zonder condities.

Ik ben wel benieuwd wat de afschakeling van de analoge TV in Frankrijk gaat geven voor de DVB-T ontvangst. De vermogens gaan dan omhoog.

Groetjes.

[EdjeKroketje]

Origineel bericht van: vasonline

Ik ben wel benieuwd wat de afschakeling van de analoge TV in Frankrijk gaat geven voor de DVB-T ontvangst. De vermogens gaan dan omhoog.

De vermogens mogen dan omhoog, maar of dat ook gaat gebeuren? Heb je een bron?

[vasonline]

Origineel bericht van: EdjeKroketje

Origineel bericht van: vasonline

Ik ben wel benieuwd wat de afschakeling van de analoge TV in Frankrijk gaat geven voor de DVB-T ontvangst. De vermogens gaan dan omhoog.

De vermogens mogen dan omhoog, maar of dat ook gaat gebeuren? Heb je een bron?

Hier kan je het document vinden vanop de "CSA" site:
http://www.csa.fr/upload/gabarits/Lille_Bouvigny_.pdf
Als je op de site gaat kijken, ga je voor Nord-pas de Calais,
een ontvangstrapport krijgen voor "Nu" en voor "Februari 2010"
Het moment van de analoge afschakeling + het optrekken van de DVB-T zenders. (80 en 20 kW respectievelijk)

http://www.csa.fr/TV_numerique/television_couverture.php

http://www.csa.fr/outils/faq/faq.php?id=125786

Groetjes,

S.

[EdjeKroketje]

Interessant!, leuke links.



Maar dit zijn de maximale vermogens neem ik aan.



Het antennediagram is ook het theoretische diagram. Je ziet in die pdf dat er voor de verschillenden kanalen(groepen) verschillende beperkingen van toepassing zijn. Maar de zenders gaan op 1 antenne dus alle beperkingen bij elkaar optellen en je hebt een idee wat ze maximaal mogen doen.

[Gast DX'r]

Origineel bericht van: vasonline

Ik ben wel benieuwd wat de afschakeling van de analoge TV in Frankrijk gaat geven voor de DVB-T ontvangst. De vermogens gaan dan omhoog.
Groetjes.

Hetzelfde gebeurd nu al in de UK in fasen. Men heeft/had een landelijk tijdelijke low-power DVBT netwerk uitgerold naast analoog.Waar analoog nu uit is gezet draait nu het definitieve high power DVBT netwerk met vermogens t/m 100kW ERP.

[Alex1970]

Origineel bericht van: vasonline

Origineel bericht van: EdjeKroketje

De vermogens mogen dan omhoog, maar of dat ook gaat gebeuren? Heb je een bron?

Hier kan je het document vinden vanop de "CSA" site:
http://www.csa.fr/upload/gabarits/Lille_Bouvigny_.pdf
Als je op de site gaat kijken, ga je voor Nord-pas de Calais,
een ontvangstrapport krijgen voor "Nu" en voor "Februari 2010"
Het moment van de analoge afschakeling + het optrekken van de DVB-T zenders. (80 en 20 kW respectievelijk)

http://www.csa.fr/TV_numerique/television_couverture.php

http://www.csa.fr/outils/faq/faq.php?id=125786

Groetjes,

S.

Om exacter te zijn: Hier vind je de data van definitieve uitschakeling van analoog, waarbij Nord-Pas-de-Calais (de voor Vlaanderen (en Nederland?) de meest interessante is) op 1 februari 2011 gepland staat.

Op deze site en deze site deze staat ook e.e.a. over digitale TV in Nord.

Op de laatste zie ik dat momenteel op Mont du Cats 4 à 4,5 kW gebruikt wordt. Dekkingskaart
Als ik het goed lees wordt dit max. 13kW.

Bouvigny-Boyeffles zendt nu uit met 20kW (mux R4 (kanaal 30) met 4,5kW) en wordt 80kW als in februari 2011 de analoge kanalen 21, 23, 24, 26, 27 en 31 uit gaan.

Dekkingskaart

Alles wel horizontale polarisatie!

Zo te zien komen de kaartjes van de site van Towercast:
Bouvigny :

R1 : http://www.towercast.fr/carte_pdf/LILLE%20-%20Bouvigny%20R1.pdf

R2 : http://www.towercast.fr/carte_pdf/LILLE%20-%20Bouvigny%20R2.pdf

R3 : http://www.towercast.fr/carte_pdf/LILLE%20-%20Bouvigny%20R3.pdf

R4 : http://www.towercast.fr/carte_pdf/LILLE%20-%20Bouvigny%20R4.pdf

R6 : http://www.towercast.fr/carte_pdf/LILLE%20-%20Bouvigny%20R6.pdf

Mont des Cats :

R1 : http://www.towercast.fr/carte_pdf/DUNKERQUE%20-%20Mt-des-Cats%20R1.pdf

R2 : http://www.towercast.fr/carte_pdf/DUNKERQUE%20-%20Mt-des-Cats%20R2.pdf

R3 : http://www.towercast.fr/carte_pdf/DUNKERQUE%20-%20Mt-des-Cats%20R3.pdf

R4 : http://www.towercast.fr/carte_pdf/DUNKERQUE%20-%20Mt-des-Cats%20R4.pdf

R6 : http://www.towercast.fr/carte_pdf/DUNKERQUE%20-%20Mt-des-Cats%20R6.pdf


Mont Lambert ( Boulogne )

R1 : http://www.towercast.fr/carte_pdf/BOULOGNE-SUR-MER%20-%20Mt%20Lambert%20R1.…

R2 : http://www.towercast.fr/carte_pdf/BOULOGNE-SUR-MER%20-%20Mt%20Lambert%20R2.…

R3 : http://www.towercast.fr/carte_pdf/BOULOGNE-SUR-MER%20-%20Mt%20Lambert%20R3.…

R4 : http://www.towercast.fr/carte_pdf/BOULOGNE-SUR-MER%20-%20Mt%20Lambert%20R4.…

R6 : http://www.towercast.fr/carte_pdf/BOULOGNE-SUR-MER%20-%20Mt%20Lambert%20R6.…


Marly :

R1 : http://www.towercast.fr/carte_pdf/VALENCIENNES%20-%20Marly%20R1.pdf

R2 : http://www.towercast.fr/carte_pdf/VALENCIENNES%20-%20Marly%20R2.pdf

R3 : http://www.towercast.fr/carte_pdf/VALENCIENNES%20-%20Marly%20R3.pdf

R4 : http://www.towercast.fr/carte_pdf/VALENCIENNES%20-%20Marly%20R4.pdf

R6 : http://www.towercast.fr/carte_pdf/VALENCIENNES%20-%20Marly%20R6.pdf

Maubeuge Rousies

R1 : http://www.towercast.fr/carte_pdf/MAUBEUGE%20-%20Rousies%20R1.pdf

R2 : http://www.towercast.fr/carte_pdf/MAUBEUGE%20-%20Rousies%20R2.pdf

R3 : http://www.towercast.fr/carte_pdf/MAUBEUGE%20-%20Rousies%20R3.pdf

R4 : http://www.towercast.fr/carte_pdf/MAUBEUGE%20-%20Rousies%20R4.pdf

R6 : http://www.towercast.fr/carte_pdf/MAUBEUGE%20-%20Rousies%20R6.pdf

[W3ird_N3rd]

Bouvigny is wel interessant, ik heb al eens zitten draaien met een antenne terwijl er geen condities waren en het leek er al op dat ik enige signaalsterkte kon meten. Als ze het vermogen vervierdubbelen.. Wie weet.



Alleen, gaan kanaal 48/30/31 niet interfereren met Breda dan, of gaan ze dan (dat lijkt me logischer) de frequenties waar nu nog analoog signaal opzit voor DVB-T gebruiken? Het staat wellicht in één van de documenten maar ik heb ze niet allemaal gelezen.

[Alex1970]

Origineel bericht van: W3ird_N3rd

Bouvigny is wel interessant, ik heb al eens zitten draaien met een antenne terwijl er geen condities waren en het leek er al op dat ik enige signaalsterkte kon meten. Als ze het vermogen vervierdubbelen.. Wie weet.

Alleen, gaan kanaal 48/30/31 niet interfereren met Breda dan, of gaan ze dan (dat lijkt me logischer) de frequenties waar nu nog analoog signaal opzit voor DVB-T gebruiken? Het staat wellicht in één van de documenten maar ik heb ze niet allemaal gelezen.

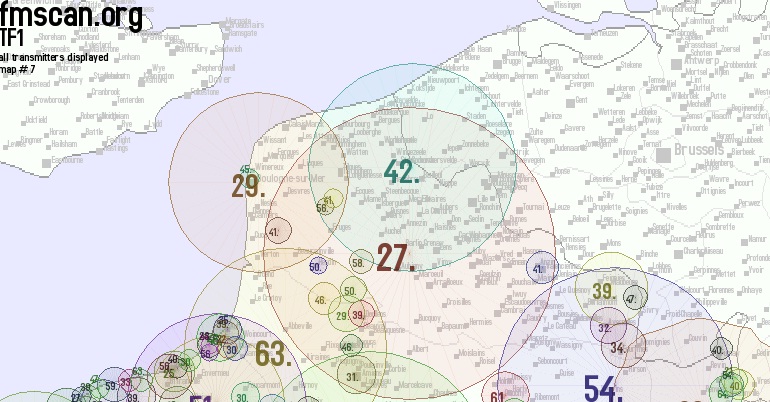

Ik denk dat de afstand met Breda groot genoeg is om (bij normale omstandigheden) geen interferentie te hebben, kijk maar eens in de bijlage of op FMscan hoe ver het huidige signaal van het (analoge) signaal van kanaal 27 van Bouvigny nu komt.
Maar verschuiven van frequenties zou ook zomaar mogelijk kunnen zijn, ik heb daar echter nog niks over gelezen. Laten we het hopen want met deze kanalen zal je niet veel ontvangen in Nederland aangezien die dan compleet weggedrukt worden denk ik.

[Alexander88]

De 3 sterke analoge frequenties worden straks omgezet voor DVB-T.

enkel de HD mux blijft op kan 31 en op huidig vermogen van 20KW.

kan 23 en 26 blijven ook 20KW zoals nu, maar er zou een andere mux zijn plaats innemen.

21,24 en 27 worden de muxen van/met TF1 en France Television ( zij die hun analoge kanalen afgeven)

kan 30,35,48 en 51,54 blijven dan open, al zou in de toekomst er een 7de en zelfs 8ste mux kunnen komen.

[matthew_be_wvl]

Origineel bericht van: Alex1970

Ik denk dat de afstand met Breda groot genoeg is om (bij normale omstandigheden) geen interferentie te hebben, kijk maar eens in de bijlage of op FMscan hoe ver het huidige signaal van het (analoge) signaal van kanaal 27 van Bouvigny nu komt.

Ik woonde vroeger zo'n kilometer of 5 van het randje van de cirkel van kanaal 27 op dit kaartje. (Tussen Roeselare en Tielt) En daar had ik met een binnenantenne bijna perfect beeld, dus ik denk dat je er gerust nog ettelijke kilometers kan aan toevoegen! Zeker met een antenne op het dak moet je goeie analoge ontvangst hebben tot in Brugge en Gent van TF1. Dus als ze DVB-T sterker gaan uitzenden moet het helemaal goed komen! (Dat kwam ook zeer sterk binnen op de binnenantenne toen.)

[Gast DX'r]

Origineel bericht van: matthew_be_wvl

Origineel bericht van: Alex1970

Ik denk dat de afstand met Breda groot genoeg is om (bij normale omstandigheden) geen interferentie te hebben, kijk maar eens in de bijlage of op FMscan hoe ver het huidige signaal van het (analoge) signaal van kanaal 27 van Bouvigny nu komt.

Ik woonde vroeger zo'n kilometer of 5 van het randje van de cirkel van kanaal 27 op dit kaartje. (Tussen Roeselare en Tielt) En daar had ik met een binnenantenne bijna perfect beeld, dus ik denk dat je er gerust nog ettelijke kilometers kan aan toevoegen! Zeker met een antenne op het dak moet je goeie analoge ontvangst hebben tot in Brugge en Gent van TF1. Dus als ze DVB-T sterker gaan uitzenden moet het helemaal goed komen! (Dat kwam ook zeer sterk binnen op de binnenantenne toen.)

Je kan op fmscan de coverage aanpassen door de threshold waarde te veranderen.

[vasonline]

Origineel bericht van: DX'r

Origineel bericht van: matthew_be_wvl

Ik denk dat de afstand met Breda groot genoeg is om (bij normale omstandigheden) geen interferentie te hebben, kijk maar eens in de bijlage of op FMscan hoe ver het huidige signaal van het (analoge) signaal van kanaal 27 van Bouvigny nu komt.

Je kan op fmscan de coverage aanpassen door de threshold waarde te veranderen.

Ik heb er eens mee zitten spelen. En dat geeft leuke resultaten.
Een vraagje: hoeveel dB V/m heeft men nodig om met een yagi
buitenantenne nog een werkbare ontvangst te hebben?

Als ik het op 35 dB V/m zet, gaat het signaal tot over mijn woonplaats, helemaal tot Mechelen.

Groetjes!

[Gast DX'r]

Origineel bericht van: vasonline

Origineel bericht van: DX'r

Origineel bericht van: matthew_be_wvl

Ik denk dat de afstand met Breda groot genoeg is om (bij normale omstandigheden) geen interferentie te hebben, kijk maar eens in de bijlage of op FMscan hoe ver het huidige signaal van het (analoge) signaal van kanaal 27 van Bouvigny nu komt.

Je kan op fmscan de coverage aanpassen door de threshold waarde te veranderen.

Ik heb er eens mee zitten spelen. En dat geeft leuke resultaten.
Een vraagje: hoeveel dB V/m heeft men nodig om met een yagi
buitenantenne nog een werkbare ontvangst te hebben?
Als ik het op 35 dB V/m zet, gaat het signaal tot over mijn woonplaats, helemaal tot Mechelen.
Groetjes!
Onderaan http://radio-tv-nederland.nl/dvbt/digitenne-kpntv.html kan je een indoor en outdoor kaartje van NL aanklikken.

[Alex1970]

Het outdoor kaartje gaat uit van een threshold van 56dB wat nog minder is dan de standaardwaarde van 54dB die FMScan heeft.



Als je bij FMScan op de beginpagina klikt op 'Frequencies For Any Location' en dan na het invullen van je woonplaats op Expert options klikt kan je hier de specificaties van je antenne invullen: De versterking, voor/achterverhouding, openingshoek, de hoogte en in welke richting deze staat gericht danwel of het een omnidirectionele antenne is (rondom gevoelig).

Over de threshold staat er een globale schatting als je je muis erboven houdt en dan wordt gesteld dat 30 voor zwakke stations/buiten ontvangst is.

Maar als ik zie wat ik dan allemaal zou kunnen ontvangen op mijn locatie denk ik toch wel dat dit een veel te lage waarde is.

[vasonline]

Origineel bericht van: Alex1970

Het outdoor kaartje gaat uit van een threshold van 56dB wat nog minder is dan de standaardwaarde van 54dB die FMScan heeft.

Als je bij FMScan op de beginpagina klikt op 'Frequencies For Any Location' en dan na het invullen van je woonplaats op Expert options klikt kan je hier de specificaties van je antenne invullen: De versterking, voor/achterverhouding, openingshoek, de hoogte en in welke richting deze staat gericht danwel of het een omnidirectionele antenne is (rondom gevoelig).
Over de threshold staat er een globale schatting als je je muis erboven houdt en dan wordt gesteld dat 30 voor zwakke stations/buiten ontvangst is.
Maar als ik zie wat ik dan allemaal zou kunnen ontvangen op mijn locatie denk ik toch wel dat dit een veel te lage waarde is.

Dag Alex,

Bedankt voor het antwoord.

Ik kom op 38dB V/m uit. Daarmee ontvang ik zonder problemen Goes, en wat meer is: de franse zender vanuit Bouvigny
ligt daarmee ook in mijn bereik!

'k heb eigenlijk veel zin om mijn antenne eens horizontaal te zetten, en in die richting te draaien of er analoog al iets
doorkomt....

Het klopt, want met 38dB V/m zie ik ook dat Aken-Stolberg buiten mijn ontvangstgebied ligt. Ik schreef namelijk dat ontvangst Duitsland slechts flarden waren.

Alex:
Welke zenders geeft ie aan dat je kan ontvangen op je locatie?
Heb je buitenantenne type yagi o.i.d. ?

Groetjes,

S.
