[Zelfbouw] USB Teller

[Nowtv]

Ik wil een usb ingang op een pc gebruiken om pulsen te tellen.

En dit zichtbaar maken in een log op datum.

Dus iedere dag een log met het aantal pulsen.

Hoe kan ik dit hardware matig voor elkaar krijgen.

Ik heb nu een seriële oplossing, maar moet naar usb.

Wie kan mij hiermee verder helpen.

[vGnp]

Is een serieel naar USB adapter geen optie?



Edit: Google anders eens op "USB IO"



vGnp

[iemand]

Met een USB-stuurtje met drukknoppen.

[Gast raas]

als je aan 2 16-bit counters (0-65536) voldoende hebt en een usb aansluiting nodig hebt: Velleman K8055



zit meer op dan wat je nodig hebt, maar zijn vrij voordelig (evt. gebruikt) te vinden.

[Nowtv]

Die print had ik gevonden.

Maar dan, hoe krijg ik een teller die per 24 uur telt.

En de uitslag netjes bewaard op de pc.

Zodat ik van iedere dag een telling heb in een log.

En op een bepaalde tijd dus een nieuwe log maakt en weer bij 0 begint.



[Gast Kimble]

Origineel bericht van: Nowtv

Die print had ik gevonden.
Maar dan, hoe krijg ik een teller die per 24 uur telt.
En de uitslag netjes bewaard op de pc.
Zodat ik van iedere dag een telling heb in een log.
En op een bepaalde tijd dus een nieuwe log maakt en weer bij 0 begint.

Dat is een stukje software die je kan schrijven. Visual Basic is dan de gemakkelijkste taal voor starters. Maar op het board is iemand bezig of nog bezig met een CV en iets dergelijks met log files.

[Zilverster]

@Kimble,





Citaat:

Maar op het board is iemand bezig of nog bezig met een CV en iets dergelijks met log files.





Klopt, ik denk dat je @Eddy VL bedoeld, zie onderstaande link :





LINK





Gr.





Zilverster.

[Gast raas]

Origineel bericht van: Nowtv

Die print had ik gevonden.
Maar dan, hoe krijg ik een teller die per 24 uur telt.
En de uitslag netjes bewaard op de pc.
Zodat ik van iedere dag een telling heb in een log.
En op een bepaalde tijd dus een nieuwe log maakt en weer bij 0 begint.

Op het bordje zitten op de eerste 2 van 5 digitale ingangen counters, deze slaan hun waarden op in een stukje geheugen op het bordje zelf.

Zolang het bordje van spanning is voorzien zal de logica op het bordje werken en de teller doortellen.

Dan op gezette tijden de teller op het bordje uitlezen, resetten, en computer weer uit.

Wel zul je dan even een kleine aanpassing in de voedingskabel (usb) moeten maken, aangezien het borje nu z'n spanning via usb ontvangt.

[Eddy VL]



Citaat:

Die print had ik gevonden.

Maar dan, hoe krijg ik een teller die per 24 uur telt.

En de uitslag netjes bewaard op de pc.

Zodat ik van iedere dag een telling heb in een log.

En op een bepaalde tijd dus een nieuwe log maakt en weer bij 0 begint.



@Kimble



Citaat:

Dat is een stukje software die je kan schrijven. Visual Basic is dan de gemakkelijkste taal voor starters



Ik weet niet in hoeverre NowTV in staat is om zelf programmas te schrijven. Met Visual Basic kun je dit inderdaad verwezenlijken. Ikzelf werk met de 6.0. Die kan je mogelijks wel ergens "Free" downloaden.



De Vellemankit gebruikt een eigen driver, die je eerst moet installeren nl K8055D.DLL. Geen onoverkomelijk probleem, kan ik hier bij mij ook installeren. Maar om je programma te testen moet je er de kit op aansluiten. En dit kan ik niet...



Dus uiteindelijk moet Nowtv zelf het programmatje op poten zetten en testen...



Er zit wel een VB source voorbeeld bij waar hij zich kan op baseren.



Het is allemaal niet onoverkomelijk, maar als je nog niet met Visual Basic gewerkt hebt, dan zul je zeker wat steun nodig hebben om ermeee weg te geraken. Eens je de basis wat onder de knie hebt valt VB mee en kan je zelf bepalen wat en hoe je iets wilt.



Als Nowtv een VB-applicatie wil maken dan ben ik wel bereid om hem op weg te zetten. Kan dan best een mailtje sturen naar Eddyvlaemynck@skynet.be , zodat je ook grotere bestanden kunt overzenden.



M.v.g.



Eddy Vl



[Gast raas]

pc zou kunnen, maar een beetje een linux-router waarop usb-apparaten aangesloten kunnen hier ook mee werken. (linksys, asus, ...) (opstelling verbruikt ca. 8w/uur)



ik gebruik het bordje zelf i.c.m. een asus router.

heb hier destijds een linux driver voor gevonden en gecompileerd (router heeft een mipsel processor -> ipkg packages) en dat werkt uit de kunst. (via cron, een scheduler, eens per X een scriptje af laten gaan en dan 'iets' met de uitgelezen gegevens doen.)





[Nowtv]

Eddy,



Ik kom hier op terug.

Ik moet alleen even wat dingen verzamelen.

En even een nieuwe monitor hebben, of de defecte kunnen repareren.

Zit nu op een oud scherm wat niet echt handig is.

[Snuffer]

Tja een stukje hardware met een PIC en klaar is kees neem b.v. een 18F2455 die kan zowel digitaal (5 volt) als analoog pulsejes tellen.





[Nowtv]

Tja, zou goed kunnen.

Maar dan, hoe maak je zo iets en op usb

[Snuffer]

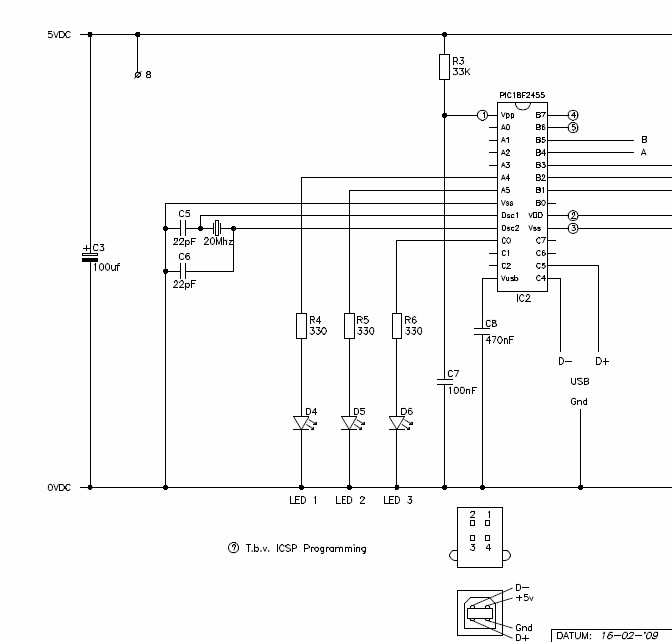

Nou zo b.v.



Wel zal je een programma moeten schijven voor de PIC en de PC.

Je kan het ook laten doen voor een paar Euro.



De pulsen van de teller zet je op B1

[Nowtv]

Ziet er goed uit.

Maar dat programmeren zal mij helaas niet zelf lukken.

Ik heb geen ervaring met het maken van deze instructies voor de pic.

En voor het maken van de juiste software interface voor een windows XP Proff besturingssysteem.

En hier die paar wensen die er zijn in te kunnen bouwen.

Kun jij dit wel, en wat zouden de kosten zijn.

Lijkt me beter dat soort zaken via PM te doen.
