[Xbox 360] start niet op.

[iemand]

Hallo,



zojuist een Xbox360 ter repareren gekregen.

Hij start niet meer op.



Van de externe voeding wordt de LED

- geel als ik de Xbox niet aansluit

- rood als ik de Xbox wel aansluit

Deze voeding doet het goed op een andere Xbox.



Nu viel me op de aan de voorzijde de rechter USB-connector is afgebroken. De buitenste 2 pennen maken sluiting met het chassis. De pennen heb ik afgeknipt en eea maakt nu geen sluiting meer.



Ik hoop dat er ergens een zekering zit die nu kapot is, maar op het oog vindt ik hem niet



Heeft iemand een tip of de schema's beschikbaar ?

(Op de server van Steve wel Xbox360-info maar geen schema)

[iemand]

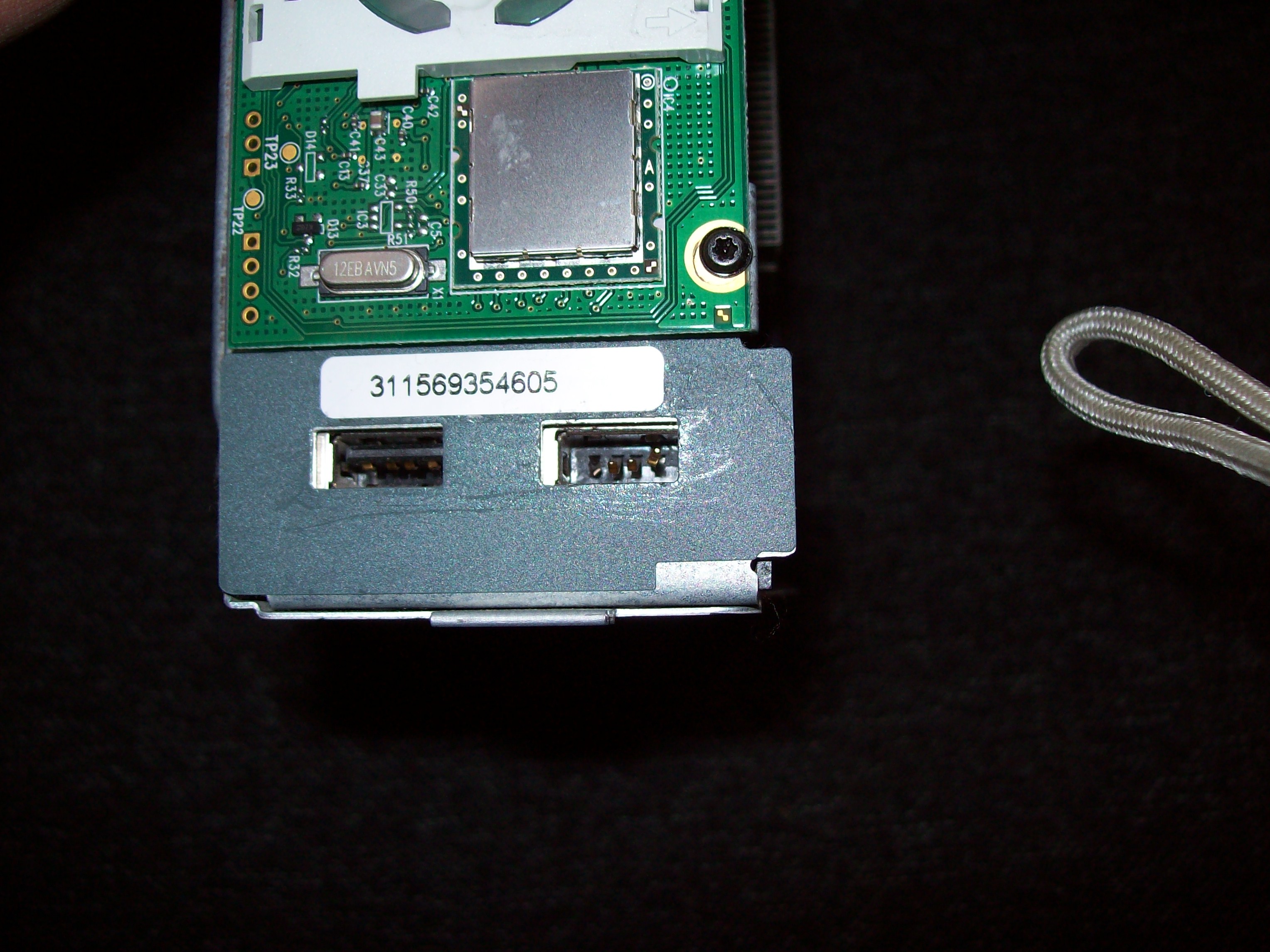

hier de USB aansluiting waar ik de pennen wat heb afgeknipt en rechtgebogen

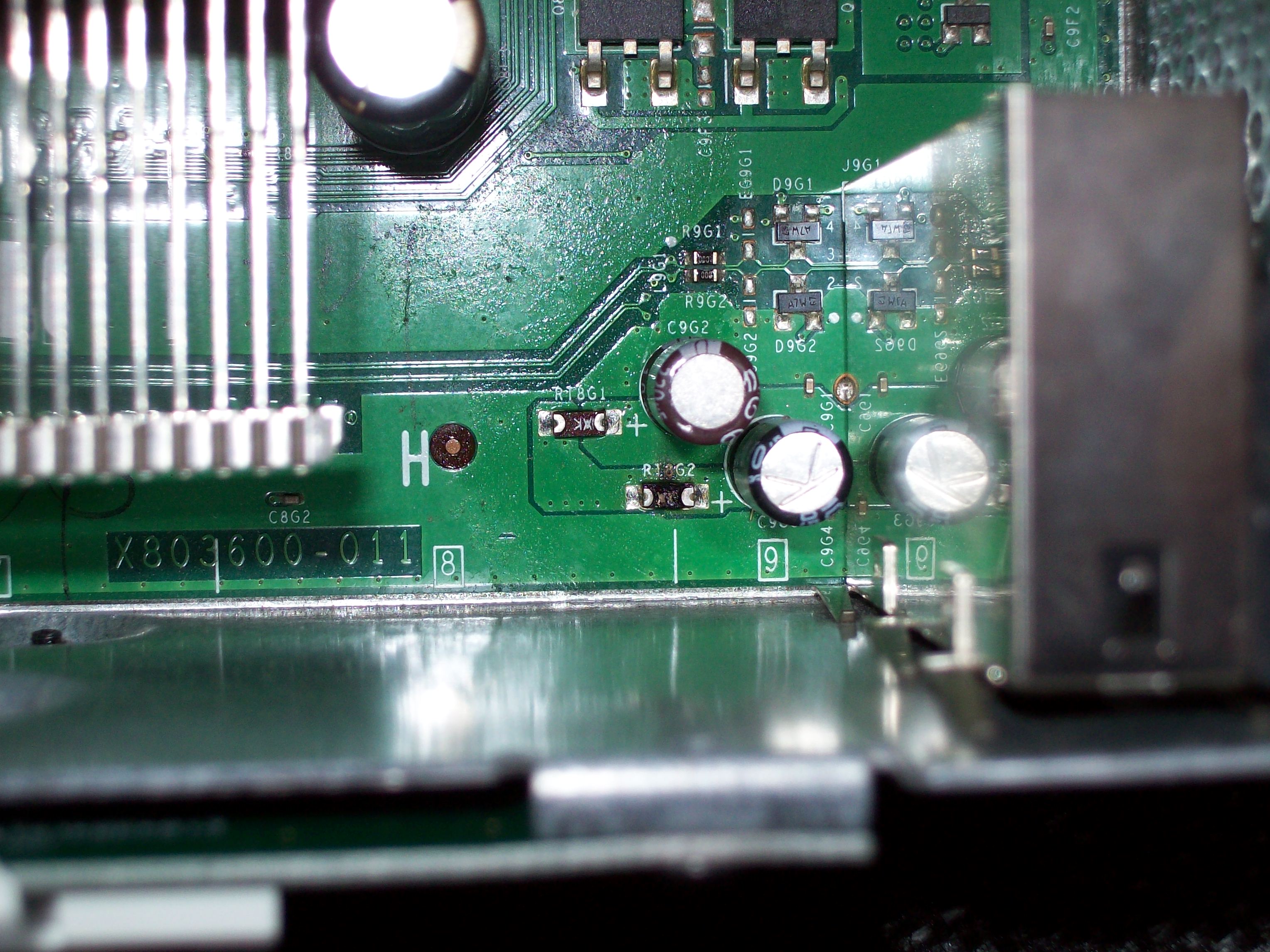

en in ieder geval 1 defect component op board gevonden

[iemand]

Hij start weer op met om de groene led zie ik 4 rode.....

zie



ach ik moet de video-kabel er even bij hebben.

Die moeten ze maar ff komen brengen ... wordt vervolgd.

[iemand]

Na wat zoeken wel dit overzicht met zekeringen gevonden

De RT8G2 heb ik maar gedesoldeerd.



FUSES

======



TOP OF BOARD



A2 FB2A1,FB2A2

B1 FB1B1

B3 FB3B2

C4 FB4C2

D4 FB4D1

D6 FB6D1

D7 FB7D1

G5 FB5G1



BOTTOM OF BOARD



N4 FB4N1,FB4N2,FB4N3,FB4N4

P1 FB1P1,FB1P2,FB1P3,FB1P4

P2 FB2P1,FB2P2,FB2P3,FB3P4, one more in this bunch?

P3 FB3P1

P4 FB4P1

R2 FB2R1

R4 FB4R1

R5 FB5R1

R6 FB6R1,FB6R2

R7 FB7R1

T4 FB4T1



RESETABLE FUSES

================



TOP OF BOARD



B1 RT1B1

G2 RT2G1

G8 RT8G1,RT8G2

M2 RT2M1

R1 RT1R1

U1 RT1U1



[iemand]

Nu met video-kabel eraan werkt ie weer prima.

Op naar de volgende klus.
