[desoldeer] service manual hakko 470

[JBnl]

Wie heeft het service manual van een Hakko 470 desoldeer station ?



[Steve]

wat is er dan defect?

Hakko 470B.pdf

[JBnl]

Nou de punt wordt niet meer warm, op het front boardje hebben er elko's gelekt en deze zijn vervangen en zelfs printbanen hersteld.

Maar nu wordt hij nog steeds niet warm.

Bedankt hiervoor alleen hier staan geen schema van het front boardje in.



[gerard100]

is de verwarmingsweerstand niet defect of de kabel naar het pistool onderbroken?

[JBnl]

nee print aangevreten door lekkende elco's.

[gerard100]

de pomp draait wel?



[JBnl]

Ja de bout wordt niet warm, maar de bout is wel goed.



[Matchless]

Zoek eens uit waar de temp sensor is aangesloten en zet daar eens een multimeter op.

Verwarm de bout dan eens met een andere warmtebron en kijk of de sensor werkt.



Sensor goed na deze meting?

[gerard100]

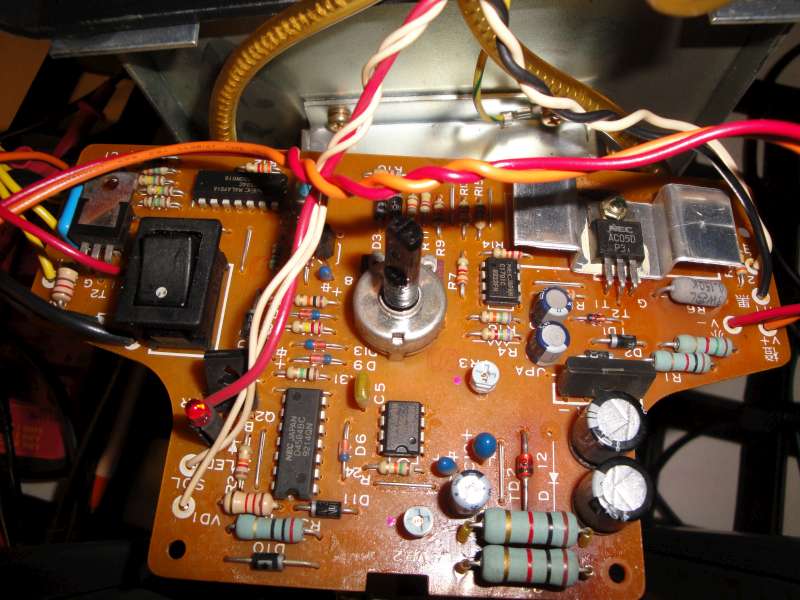

ik heb mijn reserve hakko 470 opengeschroefd.

een sensor wordt niet gebruikt als temperatuur terugkoppeling.

-Op v+ oranje en v- rood moet 26V wisselspanning komen.

-Over zener TD2 staat 12V

-over zener TD1 staat 8V

-H1 en H2 is de aansluiting voor de verwarmings weerstand (4 ohm)

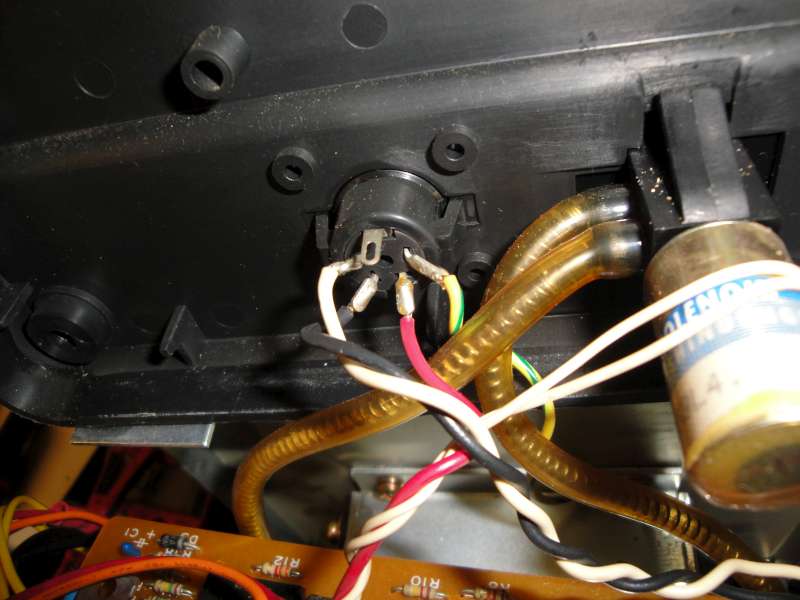

op de DIN aansluiting voor het pistool:

-wit en zwart is de weerstand (pulsbreedte gestuurd via c1701c en de triac AC05D)

-rood is de schakeldraad voor de pompmotor

-geel/groen aarde

Ik heb enkele foto's genomen van de print maar die krijg ik niet geplaatst.







[gerard100]





[Eddy VL]

Citaat:

Ik heb enkele foto's genomen van de print maar die krijg ik niet geplaatst.



Maak er een jpg van (die niet te groot is als je hem opent met Paint)



Maak je bericht.

Klik op Bestandsbeheer (plaatsingsopties).

Houd het bovenste gedeelte van Internetexplorer in de gaten of je geen securitymelding krijgt, geef toestaan indien ja, en herbegin. Je krijgt een popup "Bestandbeheer" van Sat4all.



Klik op browse en kies je bestand.

Geef daarna "Voeg bestand toe".

Het bestand komt in bestandsomschrijving.



Klik nogmaals op browse en kies je bestand.

Geef daarna voeg bestand toe.

Het 2de bestand komt in bestandsomschrijving.



Klik daarna op "Klaar met toevoegen bestanden"



Naast Bestandbeheer komt dan (Aantal bestanden: 2)





M.v.g.



Eddy Vl





[gerard100]

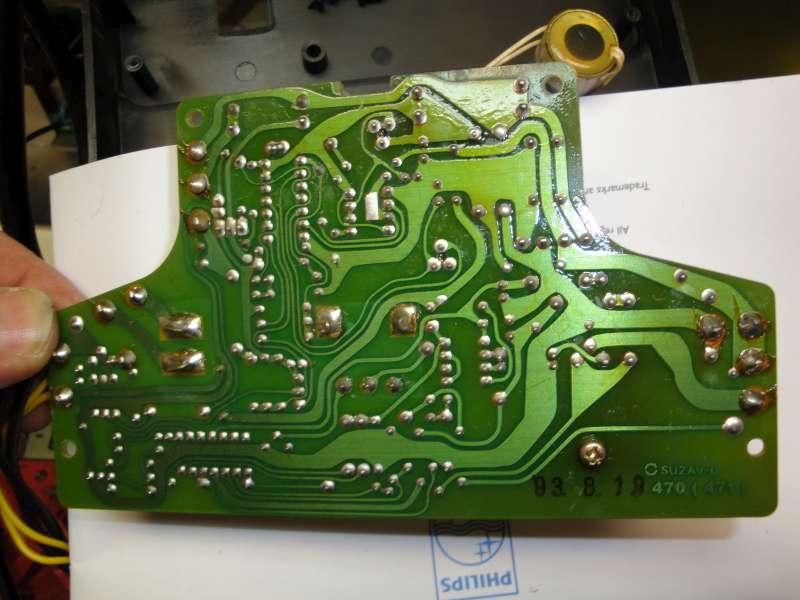

ik hoop dat nu de foto's zichtbaar zijn!

[gerard100]

dank u wel Eddy voor de uitleg ,nog geen natte voeten in Zelzate?

[JBnl]

Dank je zal er mee aan de gang gaan.

Advies voor jouw, verplaats die 2 dikke zware weerstanden naar de andere kant van de print en vervang alle elco's voor de Panasonic 105c graden uitvoering.

Uiteindelijk gaan de elko's lekken en de pringt beschadigen, aangezien je print nu nog schoon is, vervangen.

Je kunt beter voorkomen dan genezen.
