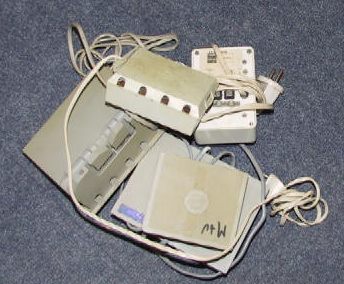

Max8 Geplaatst: 9 januari 2011 Geplaatst: 9 januari 2011 Hoi, Voor een kennis zoek ik een tweetal transistoren van een antenneversterker. Het betreft een CAI antenneverterker van Philips, Type: 22EA2020, het apparaat is inmiddel wel flink wat jaren oud. Voor deze versterker ben ik op zoek naar de transistoren ON162 en ON378 of diens vervang gegevens. Alvast bedankt voor jullie tips. Grtz, Erik 2x Relook DGS400 + Dreambox800HD = Te weinig tijd.
Drs. IJzerbout Geplaatst: 10 januari 2011 Geplaatst: 10 januari 2011 Dat zijn waarschijnlijk door Philips omgetypeerde Amerikaanse transitoren: ON162 = 2N162 (= 2N432) ON378 = 2N378 (ik vind hier geen direkte equivalent voor) Misschien vind je meer op het www. Heb je een schema van deze versterker? Je bent waarschijnlijk beter af met wat nieuws te kopen omdat de ruisgetallen van moderne transistoren BF xxx duidelijk beter zijn dan die oude transitoren van toen. Hier vind je meer gegevens: http://www.transparentsound.com/transistors/vintage-transistors/Jedec/jedec01.htm En anders maar eens navragen bij www.radiomuseum.org Misschien kunnen die je vertellen hoe dat zit met transistoren die met ON beginnen. Daar zitten veel oude "vakrotten". "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."
Eddy VL Geplaatst: 10 januari 2011 Geplaatst: 10 januari 2011 Citaat: Dat zijn waarschijnlijk door Philips omgetypeerde Amerikaanse transitoren: ON162 = 2N162 ON378 = 2N378 Dit zijn LF-transistoren... 2N162 = BC107 npn, Silicium 2N378 = AC128 pnp, germanium Ik denk eerder dat je dan de 2N3783, 3784 of 3785 moet nemen. Die hebben immers ook een TN18-2 behuizing. Het zijn AF239's en die werden wel gebruikt in antenneversterkers. Maar dit zijn wel Germanium PNP's (nog verkrijgbaar?). Je moet dan wel zeker zijn dat de ON378 een PNP gemanium is. Bij doormeten met zo'n digitaal multimetertje in diodestand zul je tussen eb of bc in doorlaat eerder 0,1 - 0,3 dan 0,5 - 0,7 krijgen. (In sper heb je trouwens een geweldige lek!!! Ze zijn daarom niet altijd slecht) Indien ze ongeveer 0,6 meten, dan zijn het waarschijnlijk Siliciums. Dan zou ik eerder gokken op de BF180 als vervanger (NPN) of de BF316 (PNP). M.v.g. Eddy Vl
Drs. IJzerbout Geplaatst: 10 januari 2011 Geplaatst: 10 januari 2011 Citaat: Dit zijn LF-transistoren... 2N162 = BC107 npn, Silicium 2N378 = AC128 pnp, germanium Dat stelde ik ook vast maar één van de twee, daar vond ik in mijn transistoren boeken dat het een HF transistor was. Misschien is die andere dan voor de voeding. Met zo weinig verder gegevens kom je er ook niet of nauwelijks uit. Transistoren die met ON beginnen daar heb ik nog nooit van gehoord. Ik heb wel eens met transistoren die met AM beginnen gehoord. Die waren van Amroh. Die werden ook omgelabeld. Amroh kookte dus hun eigen soepje. Van Philips ken ik dat niet. Misschien is het 0N (nul-N) meer kan ik er niet uit maken. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."
Eddy VL Geplaatst: 10 januari 2011 Geplaatst: 10 januari 2011 In "Transistor vergleich handbuch" staan ze beide als LF... Ik heb hier nog een "Kayser" liggen en de eerste transistor lijkt op een AF267, de tweede is een AF239 en de derde heb ik er vermoedelijk zelf ingesoldeerd (BF183 voor zover leesbaar). Zelfs met "Antiek" kunnen ze bij ons terecht... Zal de leeftijd zijn zeker... M.v.g. Eddy Vl
Steve Geplaatst: 10 januari 2011 Geplaatst: 10 januari 2011 ik denk dat ze wel op de markt of in een kringloop zaak liggen,(dit wil je toch niet meer herstellen ?)
Eddy VL Geplaatst: 10 januari 2011 Geplaatst: 10 januari 2011 Hu, de vraag is gesteld, er is op geantwoord, dus de kennis is er nog, maar de transistoren? Zal kringloop worden vermoed ik... Voor alle nieuwsgierigheid eens gekeken bij mijn onderdelenboer. In de catalogus vind ik nog AF 369 en AF379 als nog beschikbaar.... Zal wel vergeten uitgommen zijn vermoed ik... Ik heb maar niet gezocht naar OC4, OC44, OC71, OC78... Wie kent ze nog? Drs Ijzersbout misschien, maar wie anders? Verf afkrabben om fototransistor te maken De ON zou wel eens kunnen te maken hebben met die OC-reeks, want dat was zoiets als het verlengde van de codering voor buizen (OA104 en zo) Er zal wel niemand nog van wakker liggen denk ik, maar 't is leuk "bomen" Eddy Vl
Drs. IJzerbout Geplaatst: 11 januari 2011 Geplaatst: 11 januari 2011 Ik heb hier nog wel enkele OC´s liggen en ook de bekende AF 115/116/118 Maar de huidige silicium transistoren zijn zoveel beter. Dan kun je nog zo nostalgisch zijn..dat ruisen geeft alleen maar ergernis. Je kunt er een leuk radiootje voor de MG/LG mee in elkaar knutselen. Mijn buizen collectie is duidelijk groter. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."
Eddy VL Geplaatst: 11 januari 2011 Geplaatst: 11 januari 2011 Alleen nog AC125 en AC172... De OC's zijn verdwenen omdat de verf en dus ook het typenummer weg was. Een OA200 is blijkbaar ontsnapt. AF115 / 118 zijn vermoedlijk meegegaan met de OC's. Voor de lampen... Ik vind wel nog twee ongebruikte E810F's, maar de oscilloscoop waar ze in moesten die is er niet meer. Ik vind ook nog een zak met lampen maar of daar nog veel bruikbaar van is. EL519, EY802, ECF82 in doosje, voor de rest losse PCC189, PY519, PCF80/89 en zo van die spullen. Daar is nu ook niet veel vraag meer naar... Zal ook niet gemakkelijk zijn om ze aan de praat te krijgen, ook de EXXXX series niet, ik geloof niet dat ik nog een transformator vind met 6,3V en 250V windingen... M.V.G. Eddy Vl
Drs. IJzerbout Geplaatst: 15 januari 2011 Geplaatst: 15 januari 2011 Het is eigenlijk jammer dat de topicstarter niets van zich laat horen. Ik steek er dan ook geen verdere tijd meer in. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."
