SPOEL instelbaar waarvoor gebruikt?

[R@oul]

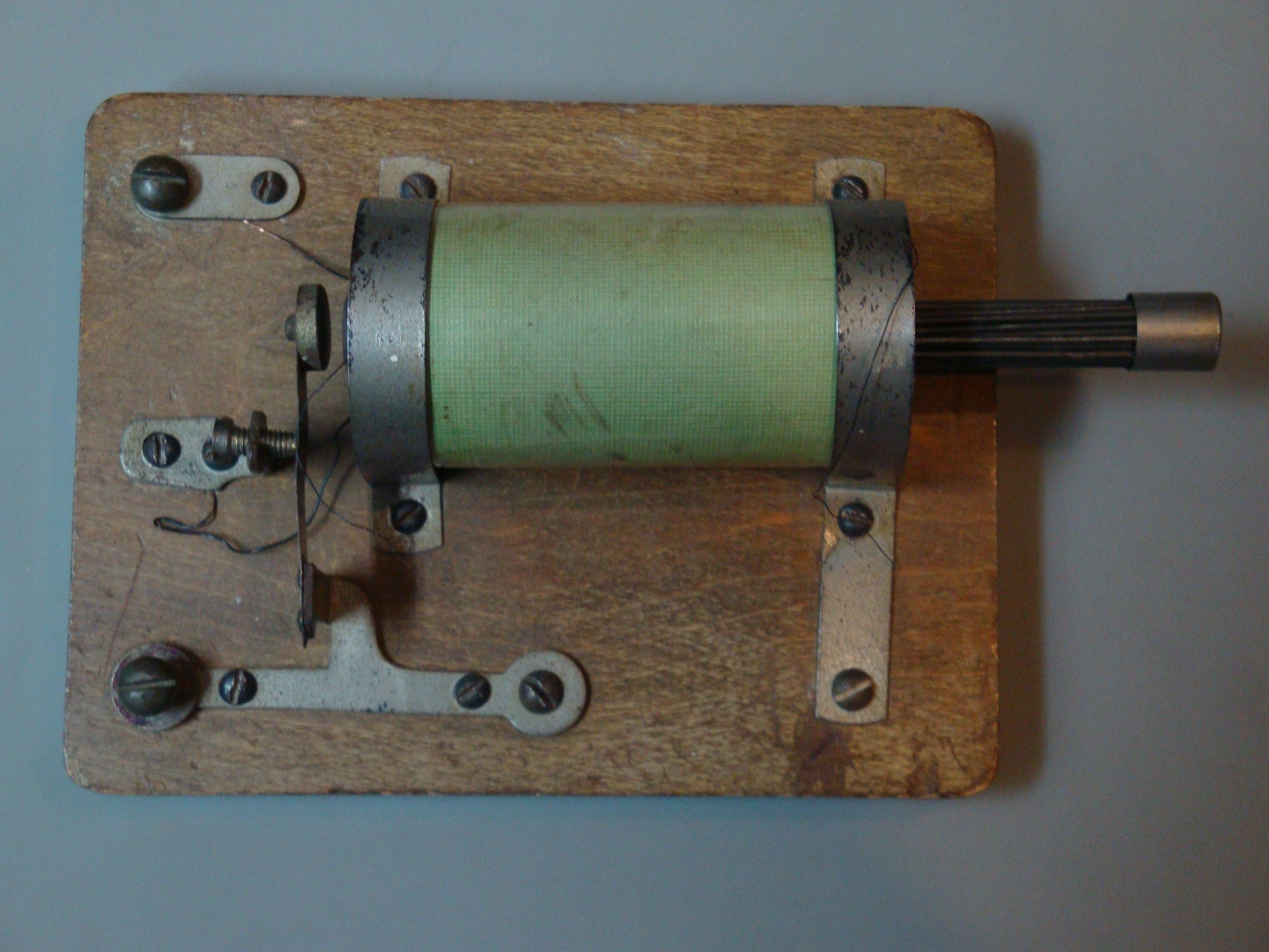

Spoel op plankje met aan rechter zijde een met de hand uitschuifbaar koper buisje met daar omheen een papiere kokertje met cijfers van 10 tot 100.

Links zit een stelschroef. Aan onder zijde lopen van en naar de contacten draden.



Wie weet wat dit voor een ding is of waar het voor diend?



Gr, R@oul.

[Gast]

Zo te zien een zelfbouw rolspoel, die vaak wordt gebruikt bij radiozendamateurs.

[R@oul]

Nee Ron 1872,

Type maar eens op internet in "rolspoel" dan zie je heel iets anders, zeker als deze gebruikt zou worden om te zenden; de spoel zou snel verbranden.



Gr, R@oul

[katwezel]

ziet er volgens mij een beetje uit als een zelfbouw relay , kun je van de onderkant ook een foto zenden ?

[satcat]

Ik weet niet hoe groot het precies is maar het doet me denken aan de spoelen (headdrivers) die vroeger (70er jaren) ook in harddisks zaten. (10 of 20 kB)

Kon je op de stang zien op welke track hij stond.

[Ronsworld]

Spoel van een kristal ontvanger misschien?



HCO.

[R@oul]

Aan de onderkant is het plankje beplakt met een antiek motief papier, mijn idee uit + - 1950.

Het is niet industrieeel gemaakt maar mijn inziens wel door een persoon die er wel de tijd aan besteed heeft. (ook gezien de aansluitingen)

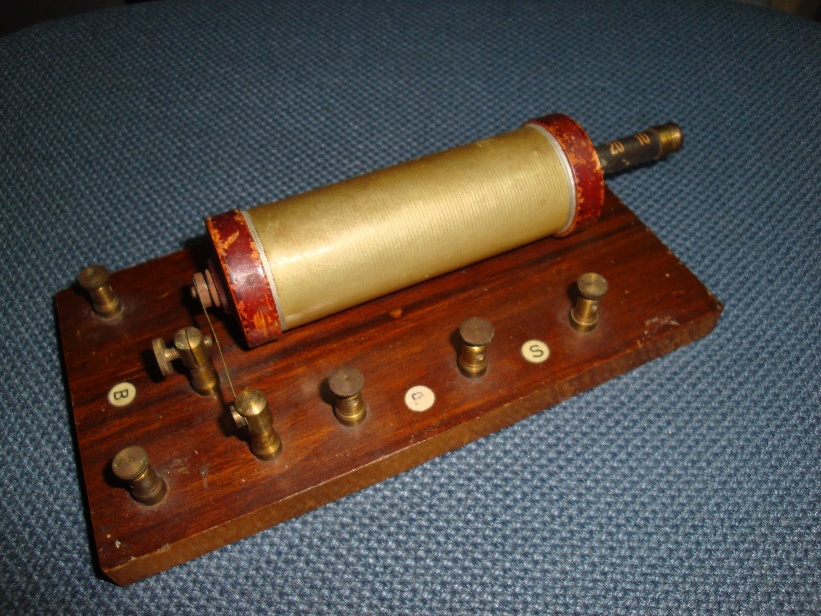

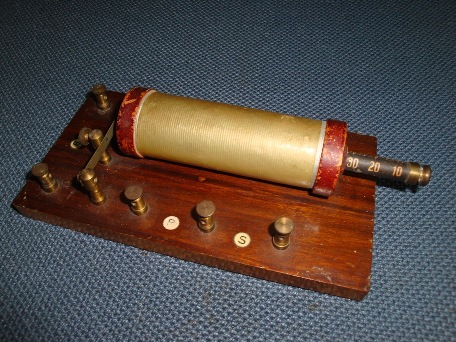

Hierbij heb ik nog een foto van een gelijk soortelijk apparaatje (minder mooi) met minder aansluitingen.

Gezien de aansluitingen lijkt mij dat er toch wel meerdere van gemaakt zijn.

Rechts is te zien dat er staafjes uitkomen met een ring er omheen om deze staafjes bij elkaar te houden, het pakket staafjes is ook uit/in te schuiven.



Mijn idee wat het zou kunnen zijn is een antieke deurbel of een leer apparaatje voor studie doeleinde.



Gr, R@oul.

[FuManchu]

Lijkt mij één of andere inductie spoel (Ruhmkorff spoel), misschien een demonstratie model ("uit den tijd")voor fysica of ingenieurs lessen ?





[FuManchu]

Een spoel met vele doeleinden



http://affinitylibraries.blogspot.com/2010/07/home-remedy-shock-device-medical.html



[Matchless]

Als de spoel van de topicstarter hetzelfde is heb ik een idee wat het is (denk ik).



Vroegah hadden ze nog echte deurbellen die je met de hand moest bedienen.



Mischien is dit zo'n zelfbouw bel om een mechanische toch elektrisch te bedienen.

[winwiz]

volgens mij een schakelaar die reageert op een instelbare spanning



redenatie:



magnetisch veld is evenredig met de aangelegde spanning.

magnetisch veld wordt versterkt/gericht door kern.



Door nu de kern variabel te maken kun je dus instellen bij hoeveel spanning de linker lip aangetrokken wordt en dus de (als ik het goed zie) de stroomkring onderbroken wordt.



Het relais (als je het zo mag zien) begint dus te klapperen bij een bepaalde spanning die je in kunt stellen.

[R@oul]

FuManchu,



Bedankt.



Jij scoord 100 punten.

Als je de naam ingeeft bij Google krijg je meer duidelijkheid.



Groeten, R@ol

[winwiz]

ah ik mis de secundaire draden die waarschijnlijk aan de onderkant zitten.



Het klapperen veroorzaakt dus een sterk wisselend magnetisch veld die in een tweede wikkeling een spanning opwerkt. Bij genoeg wikkelingen dus een hele hoge spanning.





[R@oul]

Dag WINWIZ,



De draden zijn bij deze niet te zien, dat klopt.

Dat had ik ook omschreven.



P.S. Bij de andere foto wel de draden te zien.



Gr,R@oul.

[Ronsworld]

Maar was het nou een vraag wat het is, of is het een raadsel?



HCO.
