[Radio] Philips CD200: Ruis door het geluid heen

[Zilverster]

@Funfreak,



Citaat:

Zou het een los contact zijn of toch een defect van een onderdeel of IC?



Ik kan mij nog herinnerendat ik een aatal jaren geleden problemen had met een van mijn 304 spelers, de gewone zilveren uitvoering ( dus geen MKII zwart ). Oorzaak hier was printbreuk in de omgeving waar de voeding zit. Hier zijn toen de printbanen over gesoldeerd en waren de problemen opgelost.



Wil niet zeggen dat dit ook jou probleem is, maar je zou eens kunnen kijken.



Mooie en goeie apparaten trouwens die spelers, ik gebruik de laatste jaren nog altijd de CD 950 en boven op zolder de CD 304.



Vroeger zat er een bedrijf in het midden van het land die o.a. de CD 304 MKII modificeerde, deze spelers waren nog jaren geliefd bij de audio freeks en gaven veel geld voor zo'n nog niet aangepaste speler.



Succes met het zoeken en vinden van de oplossing van je probleem, gr.





Zilverster.

[Steve]

waarschijnlijk is het filter cirquit defect.vervag eens de SAA7030 deze zit voor de DAC (2 maal TDA1540D)

[Funfreak]

@Steve

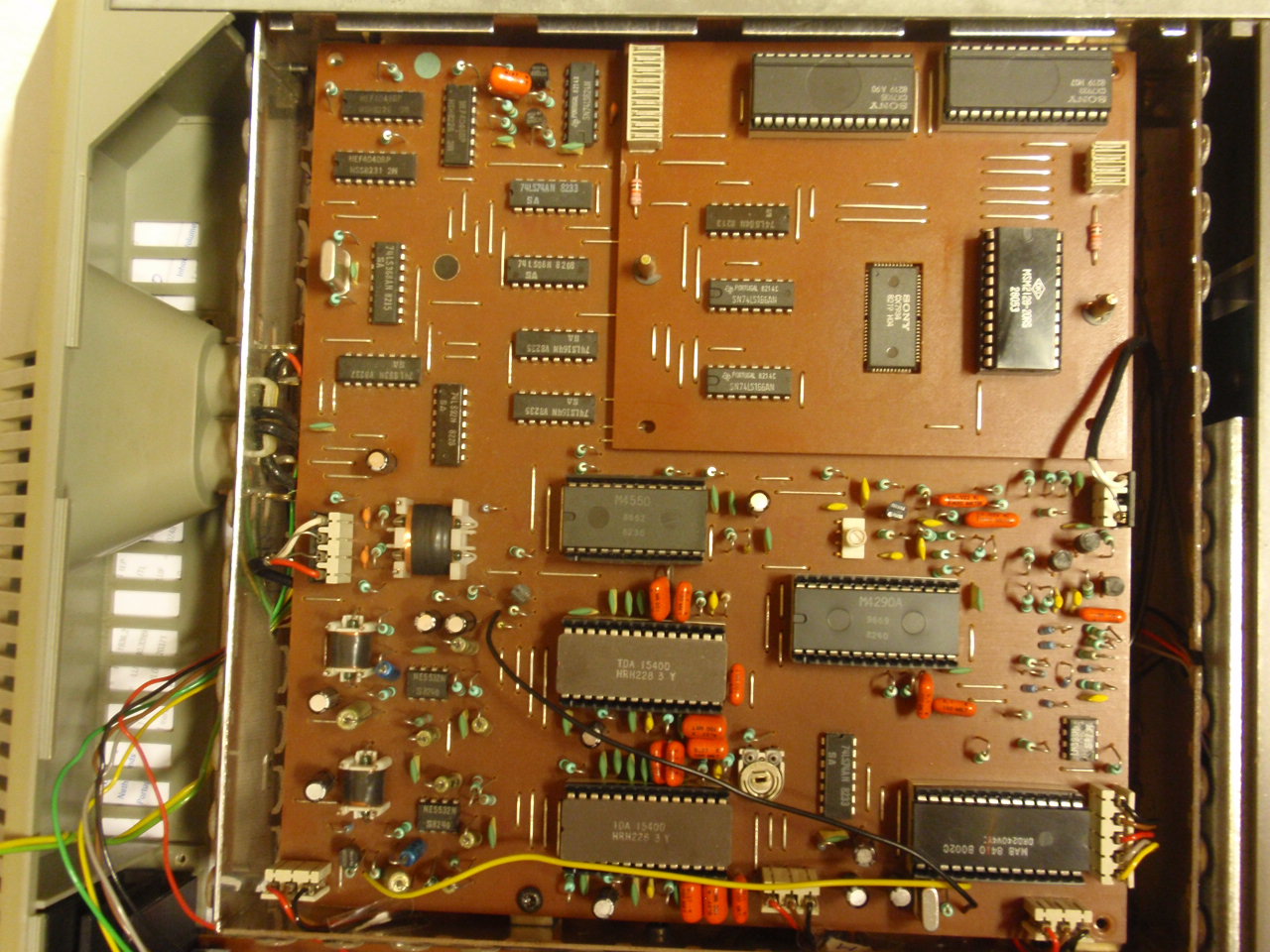

Ik heb net de SAA7030 uit een cd150 gedesoldeerd. Nu zie ik echter dat mijn CD200 (serienummer 1212, een van de eerste dus) geen SAA7030 heeft.

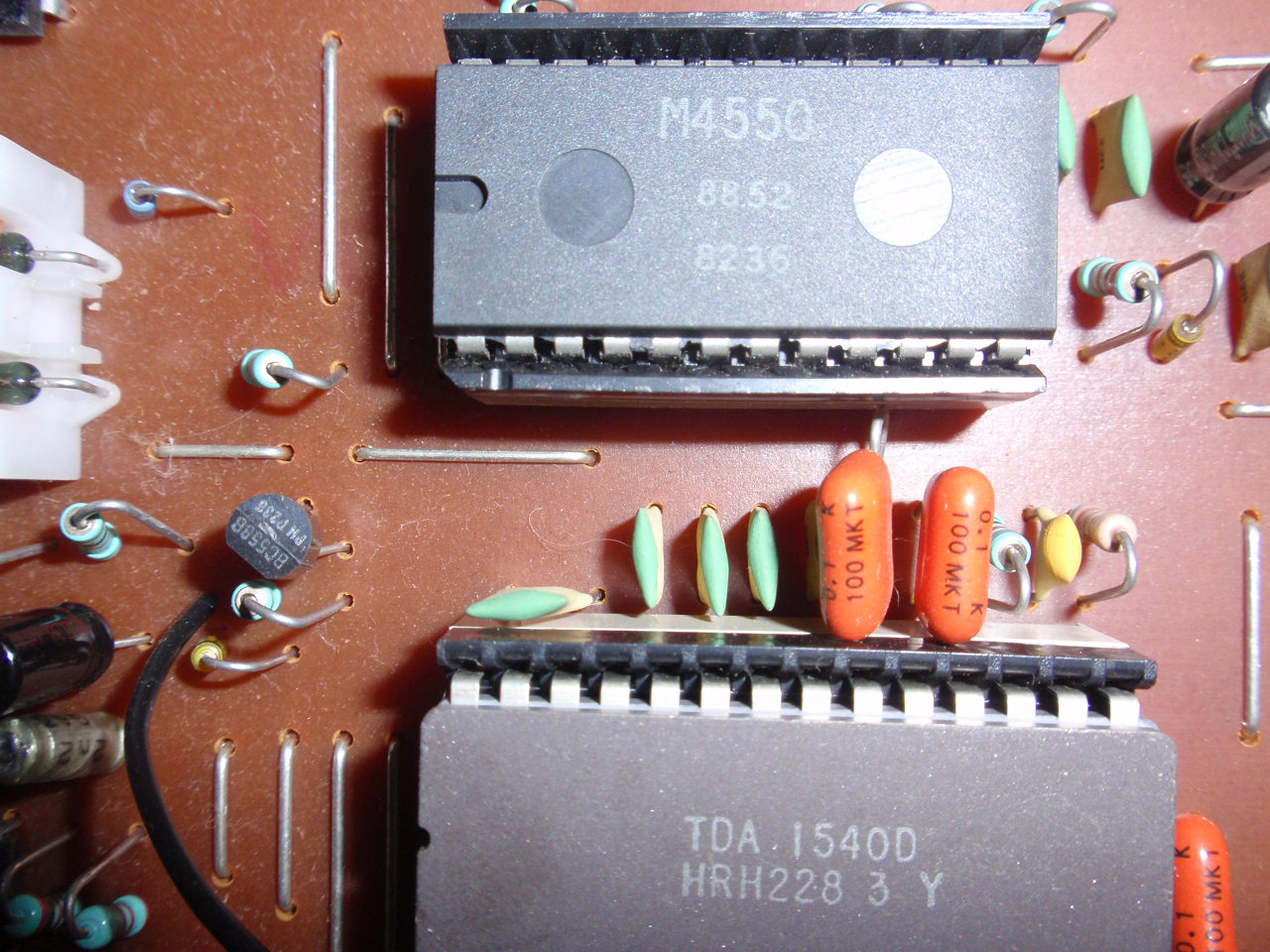

De chip met dezelfde afmetingen boven de TDA1540 is een M4550.



Is de M4550 een equivalent (uitwisselbaar met) de SAA7030?

In de cd202 zit bijv. wel een SAA7030.

[Steve]

volgens mij was de M4551(maar misschien ook de M4550) uitwisselbaar met de SAA7030

[Funfreak]

M4550, M4551 en SAA7030 zijn inderdaad uitwisselbaar (blijkt in de servicemanual te staan).



Maar helaas, ook met de nieuwe SAA7030 heb ik tijdens het afspelen nog steeds de windvlaag (ruis) door de muziek heen op beide kanalen.



Nog andere tips?

[Funfreak]

Het zit in de "sub print" die op het bovenste moederbord gestoken is. Daar zitten o.a. 2 Sony chips op en een RAM chip MSM2128-20RS.



Is de RAM chip MSM2128-20RS uitwisselbaar met de M2128-15 uit de cd150?



Ik zie op een andere sub print (uit mijn cd300, die wel goed is), dat daar een tweetal draadjes (modificaties) aan de onderzijde aangebracht zijn. Die zitten op mijn prototype er niet op.
