Didden Geplaatst: 14 maart 2011 Geplaatst: 14 maart 2011 Hallo, ik heb een versterker gekregen samen met luidsprekers. de vorige eigenaar vertelde me dat de 1 kanaal van de versterker niet werkte. ik heb het getest en idd 1 kant werkt niet. ik draai de versterker open en zie 5 zekeringen. 1 aan de voedingskabel en 2 per kanaal kant. ( 4 totaal) van 1 kanaal waren de 2 zekeringen stuk. zekerings waarde 250V 8A heb ze vervangen. ik zet de versterker aan en die 2 zekeringen springen onmiddelijk opnieuw. dus er zal ergens een kortsluiting zitten. maar om dat nu teweten te komen hoe ga ik het betse tewerk? want met versterkers heb ik geen ervaring. zou de eindtrappen stuk zijn? wie kan mij verder helpen? staat geen merk op de versterker. mvg didden wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
columbo Geplaatst: 14 maart 2011 Geplaatst: 14 maart 2011 Meten is weten.Meschien dat Jomanda je zo kan vertellen wat er stuk is?
focus103 Geplaatst: 14 maart 2011 Geplaatst: 14 maart 2011 probeer eerst het schema te vinden. Daarna kan je zoals al gezegt is gaan meten. Ik zou de speakers niet aansluiten maar als dummy halogeen lampjes gebruiken 12 volt 20 watt. Dat voorkomt defecte speakers als er door de fout gelijkspanning uit de versterker komt.
Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 ik ben al verder geraakt. ik heb alle transistors op de grote koelvin losgesoldeerd. en heb ze 1 voor 1 nagemeten. per kanaal heb ik op de koelvin 4 grote en 2 kleine transistors. de kleine tronsistoren geven op de 2 kanalen hetzelfde aan. deze zijn dus goed. nu de 4 grote per kanaal. het zijn 2x2 types type 1 meet ik en vergelijk ik met het ander werkend kanaal. van type 1 heb ik er 1 stuk type 2 doe ik net hetzelfde. en van type 2 zijn ze allebij stuk. dus morgen maar 4 nieuwe bestellen/halen. hopelijk zijn ze niet te duur. greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 ze zijn volgens mij eruitgeblazen door tehard te spelen. ik ken de vorige eigenaar en die zette dat graag te hard. de gelijkrichter (KBFC 2506) lijkt mij in orde omdat het andere kanaal wel werkt ik ga naar de winkel en ik ga er nieuwe halen. ik houw jullie op de hoogte. greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)

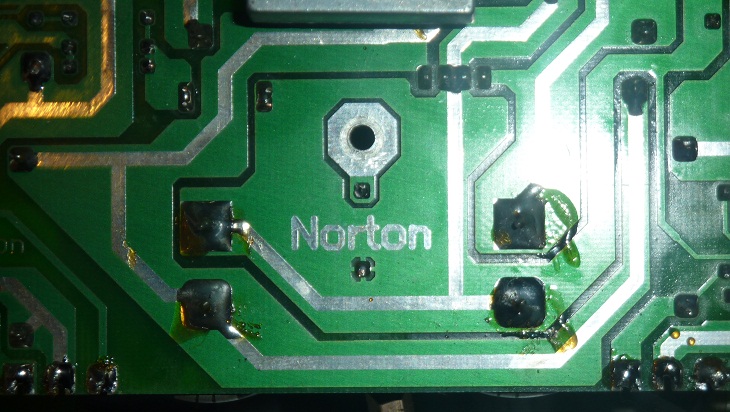

Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 vergeten te vermelden op de print platen enzo staat norton audio norton NA850P is de printplaat met de eindtrappen op als er iemand mss een schematje weet greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 ze zijn besteld eind, deze week heb ik ze. 2x 2SC5200 en 2x 2SA1943 prijs 18,16 euro greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
boarder Geplaatst: 22 maart 2011 Geplaatst: 22 maart 2011 Voor dat je de nieuwe transistoren er in plaatst , controleer dan ook eerst de drivers (stuurtransistoren) en de weerstanden rond de defecte transistoren; deze gaan vaak gelijk defect. Succes
Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 ik zal straks een paar foto's plaatsen van de printplaat. en zal aanduiden wat ik heb uitgemeten. zo heel veel van electronica ken ik ook niet. greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)

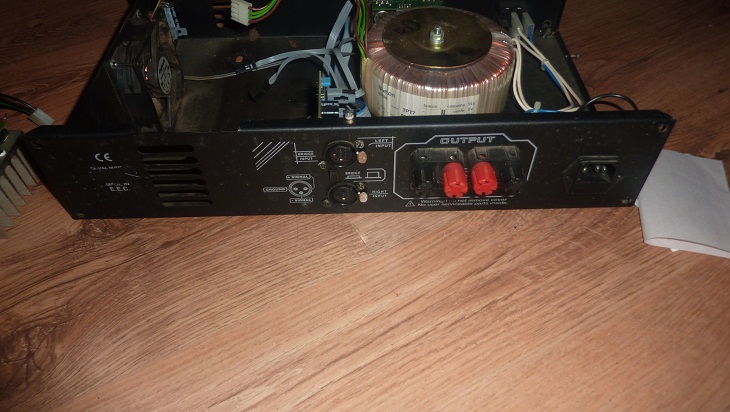

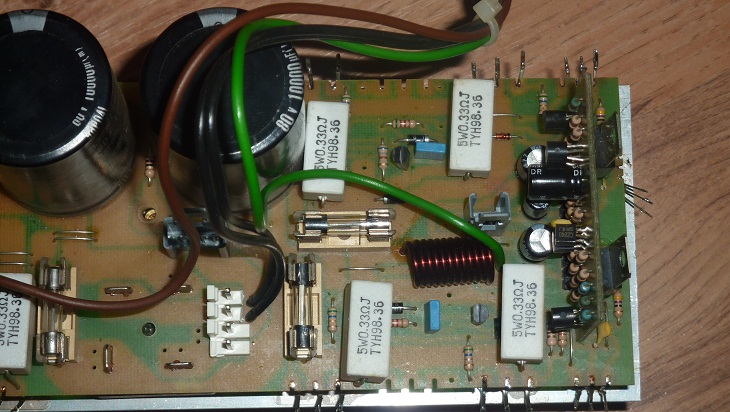

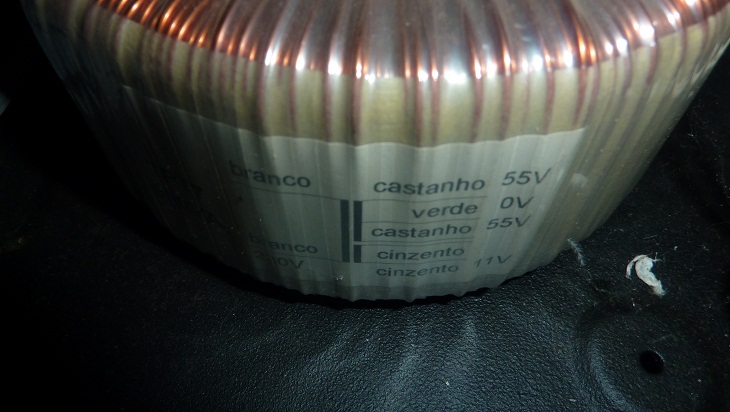

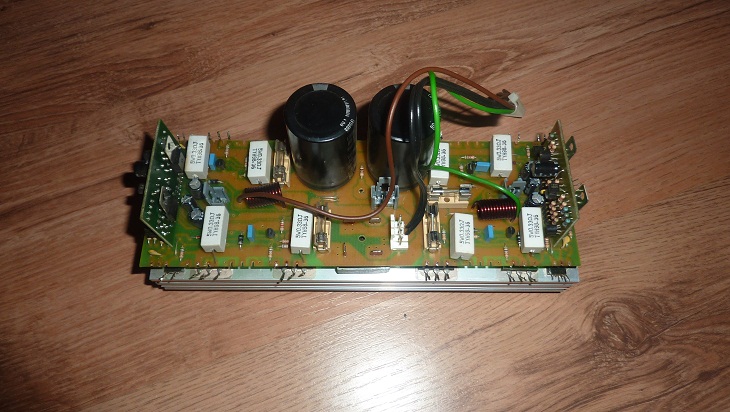

Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 hier zijn de foto's van de versterker deel 1/2 wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)

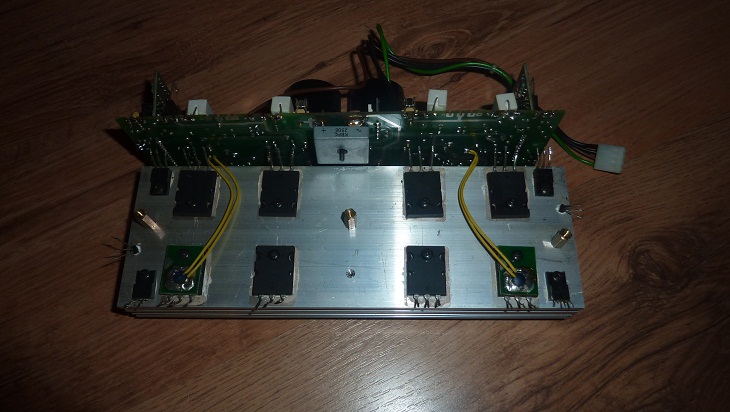

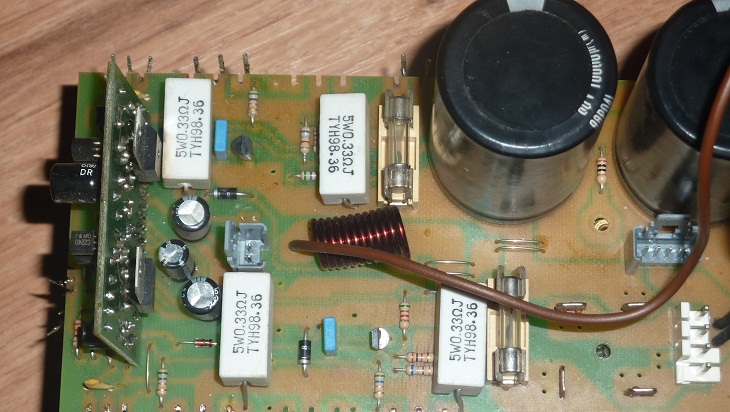

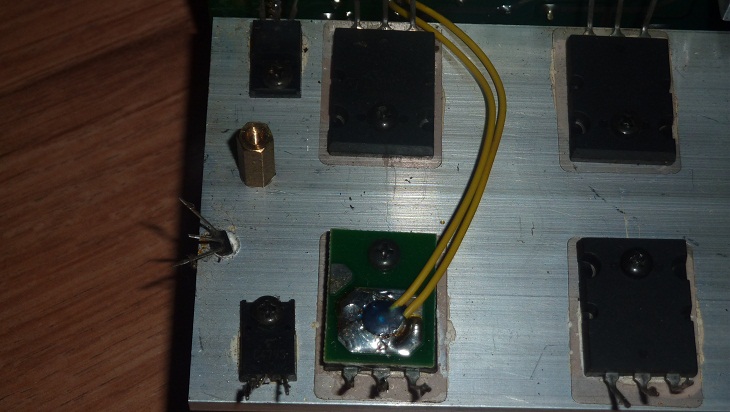

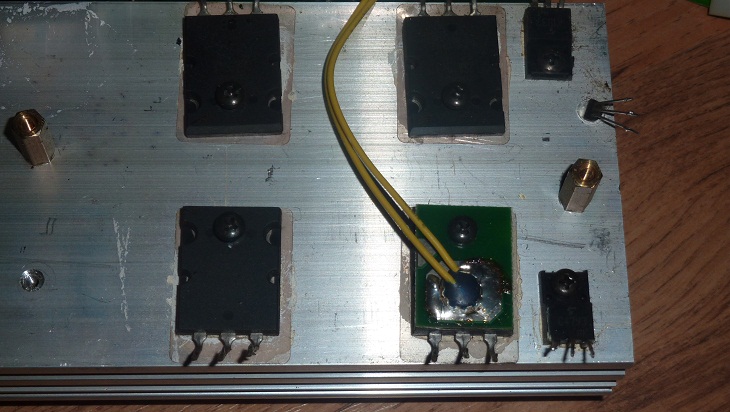

Didden Geplaatst: 22 maart 2011 Auteur Geplaatst: 22 maart 2011 deel 2/2 op foto 7 zie je de transistors die stuk zijn. er zijn er 3 stuk. de enige die werkt is die met de sensor op. de 3 kleine aan de zijkant zijn nog goed. vergeleken met het werkende kanaal. mss dat iemand mij kan vertellen hoeveel watt deze versterker is?? groeten wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
columbo Geplaatst: 23 maart 2011 Geplaatst: 23 maart 2011 Origineel bericht van: Didden deel 2/2 op foto 7 zie je de transistors die stuk zijn. er zijn er 3 stuk. de enige die werkt is die met de sensor op. de 3 kleine aan de zijkant zijn nog goed. vergeleken met het werkende kanaal. mss dat iemand mij kan vertellen hoeveel watt deze versterker is?? groeten IS?? Was zul je bedoelen! Als ik een glazen bol zou hebben kan ik je het meschien vertellen ,niet dus. Zal ook wel niet veel soeps zijn,en je speakers zullen ook wel naar de knoppen zijn,want er zit geen beveiliging in zo te zien(relays),het eninige wat op de foto's tezien is een travo en 4 transistors en een stukje van de kast,zelfs geen nummer van de transistors.
Didden Geplaatst: 23 maart 2011 Auteur Geplaatst: 23 maart 2011 Origineel bericht van: columbo Origineel bericht van: Didden deel 2/2 op foto 7 zie je de transistors die stuk zijn. er zijn er 3 stuk. de enige die werkt is die met de sensor op. de 3 kleine aan de zijkant zijn nog goed. vergeleken met het werkende kanaal. mss dat iemand mij kan vertellen hoeveel watt deze versterker is?? groeten IS?? Was zul je bedoelen! Als ik een glazen bol zou hebben kan ik je het meschien vertellen ,niet dus. Zal ook wel niet veel soeps zijn,en je speakers zullen ook wel naar de knoppen zijn,want er zit geen beveiliging in zo te zien(relays),het eninige wat op de foto's tezien is een travo en 4 transistors en een stukje van de kast,zelfs geen nummer van de transistors. de luidsprekers zijn 100 procent in orde. spelen perfect en zuiver. transistors welke vervangen gaan worden stond al vermeld op de vorige pagina!!!!!! 1 kanaal heeft 2x toshiba 2SC5200 en 2x toshiba 2SA1943 transistors erop zitten!!!! en het is een 2 kanaals versterker van het kanaal dat niet werkte was 1x 2SC5200 stuk en 2x 2SA1943 stuk. of er iets van beveiliging op zit weet ik niet. ik weet wel als ik hem aanzet dat ik eerst een "klik" hoor voordat er geluid uit de speakers komt. ik heb zo foto's getrokken dan er mss iemand is die dit merk of opstelling kent. greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
Didden Geplaatst: 23 maart 2011 Auteur Geplaatst: 23 maart 2011 in zie net dat dat de norton nx-300 een lichtere versie is. die heeft gewoon jack aansluitingen ik heb xlr op mijne. dan zie ik nog 2 types n600 2x300w en de n100 2x500w. alleen staan er geen foto's bij ofzo dus ik kan niet zien welk type het juis is. greetz wavefrontier T55 - 13.0 - 19.2 - 23.5 - 28.2 db 500s - philips 6071 out of use - philips7121 HD (stuk)
