[ET9000] HOW TO Fan aansluiten met foto's

[Gast georgiosolos]

Goed werk, ik zal het eens uitproberen als ik weer eens een ET-9000 onderhanden heb.

[chellohacker]

Origineel bericht van: paulie89

Net een Noctua ventilator intern aangesloten op de 5V aansluiting. Deze heeft bij het opstarten even een zetje nodig, daarna hoor je hem niet. Hij ligt boven op de kast en zorgt dat de lucht iig in beweging komt (en dat was de bedoeling). Dank voor je uitleg!

** boven op de kast** Dat is juist de warmste plaats..???

[Gast 1664]

@georgiosolos,

Als je een ET9000 open hebt, kun je dan even naar de type-aanduiding van de diverse condensatoren kijken?

De fabrikant is samyoung electronics, die gebruiken een 3 letter aanduiding om de temperatuur en levensduur aan te geven.



Bijvoorbeeld:

NXK= 4.000 uur bij 105 graden

NFL= 10.000 uur bij 105 graden



Prima na te zien op de website van de fabrikant.

Dan kan de levensduur van deze componenten (en dus de et9k) geschat worden aan de hand van gemeten temperatuur en daarmee het nut van een ventilator.

[Cobus R]

Ik wil er een relais tussen zetten op de 5v aansluiting voor de fan en dan 2 fans erop aansluiten op de 12volt uitgang van de hdd maar ik heb ook nog een hdd erin zitten is dat mogelijk zo ja welke relais moet ik dan hebben ?

[Michel]

Neem maar van mij aan dat een ventilator nodig is, maar het vervelende is dat hij onder de HDD niet heel erg veel zin heeft omdat hij daar nauwelijks de aangestrokken lucht kwijt kan.



57,3 graden celsius bij een omgevingstemperatuur van 21,1 graden is gemeten bij 2 opnames, terwijl er naar 1 zender gekeken werd.



De elco's kunnen 85 graden hebben en SamYoung is niet bepaald een topmerk elco.



Mvg,



Michel

[RobbieT]

Je moet echt een 10mm dikke fan hebben, dan is de flow behoorlijk.

Een dikkere fan komt te dicht onder de harddisk uit.

Die fans is wat moeilijker aan te komen, de meeste zijn 15mm dik of zelfs 20.



Bij gebruik van een 10mm fan kan je het temperatuurverschil goed voelen aan de buitenkant van de box.



Qua elco's zal Michel wel gelijk krijgen op den duur.

En dat is slecht.



Helaas was het bij de Echostar 5020PVR en de Dreambox DM7025 niet anders.

Alleen bij Topfield heb ik nog nooit elco's hoeven vervangen terwijl dat soms ook net bakplaten zijn.

[Michel]

Bij de eerste serie DM7025 zat gewoon keihard een fout in de voeding waardoor die elco's vroegtijdig afscheid namen.



De twee versie had dat proleem niet.



Mvg,



Michel

[RobbieT]

Toch blijft het jammer dat zo vaak de elco's nog de zwakste schakel in de keten zijn.



Waarschijnlijk zijn echt goede elco's ook voor de fabrikanten nog vrij duur en kiezen ze daardoor vaak niet voor de beste.



Maar wat voor mij en een hoop mede-hobbyisten lastig en vervelend is, is voor veel eigenaren het einde van hun ontvanger denk ik.



Je zal voor deze dingen niet zo makkelijk een vervangende voeding kunnen komen als voor een Dreambox.



Dus als je zelf niet de elco's kan vervangen na een jaar of 3 dan is het helaas over.

[Cobus R]

Origineel bericht van: Michel

Neem maar van mij aan dat een ventilator nodig is, maar het vervelende is dat hij onder de HDD niet heel erg veel zin heeft omdat hij daar nauwelijks de aangestrokken lucht kwijt kan.

57,3 graden celsius bij een omgevingstemperatuur van 21,1 graden is gemeten bij 2 opnames, terwijl er naar 1 zender gekeken werd.

De elco's kunnen 85 graden hebben en SamYoung is niet bepaald een topmerk elco.

Mvg,

Michel

Daarom wil ik er 2 aansluiten een onder de hdd en een ander op het koelblok van de cpu

Maar welk relais zou ik daarvoor kunnen gebruiken als het al mogelijk is daar ik geen verstand van elektronica heb.

[RobbieT]

Ieder willekeurig relais wat op 5V werkt kan, mits klein genoeg, het mag niet teveel vermogen trekken.



Let alleen wel op dat er een blusdiode over de spoel zit.



Google bijvoorbeeld op: Printplaat relais 5VDC

[Cobus R]

Zou jij mij een goede kunnen pmen

[pinnoes]

Hi Cobus,



1 fan is voldoende als je deze how to leest (met stukje hardware voor nog geen E10)

temperatuur regelaar



pinnoes

[RobbieT]

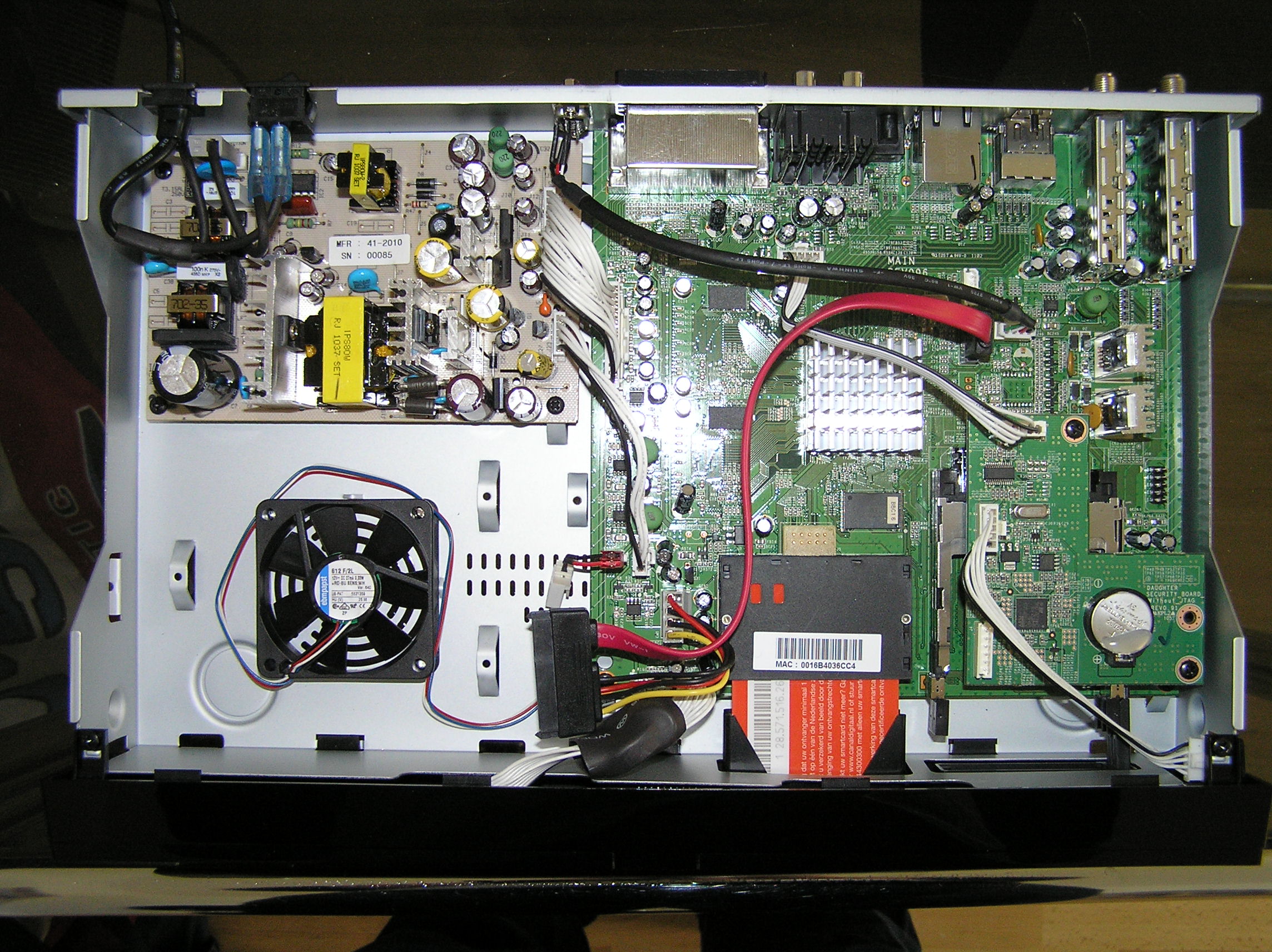

Dit is hoe de fan er bij mij inzit.

Een Papst 612F/2L, loopt vrijwel onhoorbaar.



Ik heb een verloopje tussen het board en de connector van de fan zodat die standaard kan blijven.

[chellohacker]

Origineel bericht van: RobbieT

Dit is hoe de fan er bij mij inzit.
Een Papst 612F/2L, loopt vrijwel onhoorbaar.

Ik heb een verloopje tussen het board en de connector van de fan zodat die standaard kan blijven.

Denk dat je die fan beter boven de voeding kan plaatsen, dat is de grootste veroorzaker van warmte. die gleufjes laten niet veel door.

PS de kleine 486 en 586 fans op 12 volt gaan ook goed
zijn +- 5x5x1 cm.

[simcat]

Ik kan de "Fan control" plugin niet vinden alleen "Fan control 2". Welke niet werkt op een ET 9000.

Ik heb de OpenPli van vandaag draaien.
