Montage LNB's op triax multiblock

[Gast stefanovic72]

Hallo,



Ik ben compleet nieuw in de wereld van de satelliet televisie. Ik wil nederlandse en zweedse televisie gaan ontvangen en heb me bij een gespecialiseerde winkel laten informeren wat ik daarvoor nodig heb.



Uiteindelijk ben ik thuis gekomen met een triax schotel (78cm) met daarbij een triax multiblock waarop ik twee lnb's heb gemonteerd. De eerste lnb is voor de astra 3 (23.5 oost), de tweede voor de astra 4 (vroeger sirius 4.8 oost).



Volgens de leverancier zou de montage en het afstellen uiterst simpel zijn. De eerste fase ging ook eenvoudig en de schotel hangt inmiddels maar ik heb wat problemen met het afstellen.

De leverancier zij dat ik in het boekje van triax (dat bij het multiblock zat) moest kijken hoe ik de lnb's moest monteren. Ik zou dan moeten kijken bij Berlijn want Amsterdam staat er niet in. Bij Berlijn staat een elevatie van 29,5. Er staan verder de volgende afstanden vermeld:



- LNB1 (de meest rechtse als je voor de schotel staat): 13 gr E, 86 mm uit het hart.

- LNB2 19,2 gr E, 21 mm uit het hart

- LNB3 23.5 gr E, -24 mm uit het hart (dus links v/h hart als je van voren kijkt

- LNB4 28.2 gr E, -73 mm uit het hart.



De satelliet die ik wil ontvangen (astra 4, 4.8 gr E) staat hier dus niet bij. Ik heb mijn leverancier gebeld en hij zei dat ik dan de positie voor de 23.5 gewoon moest aanhouden, dus -24 mm uit het hart en dat ik bij de positie van de 13 gr E satelliet ongeveer 4 mm moest optellen voor de 4.8 gr E satelliet, dit betekent dus dat ik de LNB voor de astra 4 op 90 mm uit het hart zou moeten zetten en de LNB voor de astra 3 op -24 mm uit het hart.



Als ik dat doe valt mij op dat de lnb's behoorlijk dicht bij elkaar zitten. In de specificaties van het multiblock staat dat je satellieten kunt ontvangen die maximaal 20 gr uit elkaar liggen. De satellieten die ik wil ontvangen liggen 18.7 graden uit elkaar. Betekent dit dan niet automatisch dat de lnb's dus beiden ook bijna aan de uiteinden van het multiblock geplaatst moeten worden of is dat verkeerde logica van mij?



Kan iemand mij zeggen of datgene wat mijn leverancier zegt juist is? En mijn volgende vraag is, in welke richting (hoeveel graden oost) zou ik mijn schotel dan moeten richten?

Weet iemand bij benadering de juiste afstanden van de lnb's of is dit op een of andere manier te berekenen.



Alvast bedankt voor de reacties.



vr. gr. Stefan









[Tonskidutch]

je had ook hier kunnen kijken

voor foto's en overige adviezen... > ook triax 78 + 4 lnb's



lijkt dat je dan er uit moet komen.



ciao

[Gast Tha Great Mac]

Origineel bericht van: stefanovic72

Als ik dat doe valt mij op dat de lnb's behoorlijk dicht bij elkaar zitten. In de specificaties van het multiblock staat dat je satellieten kunt ontvangen die maximaal 20 gr uit elkaar liggen. De satellieten die ik wil ontvangen liggen 18.7 graden uit elkaar. Betekent dit dan niet automatisch dat de lnb's dus beiden ook bijna aan de uiteinden van het multiblock geplaatst moeten worden of is dat verkeerde logica van mij?

Die logica klopt inderdaad. Voor de rest kun je het beste de tip van Tonskidutch opvolgen, in dat draadje staat al veel uitgelegd.

[Gast stefanovic72]

Bedankt voor jullie snelle reactie's. Het genoemde draadje geeft inderdaad veel info en goed om te horen dat logisch nadenken ook nog tot iets leidt. Een antwoord over de juiste afstanden van de lnb's heb ik echter nog niet.

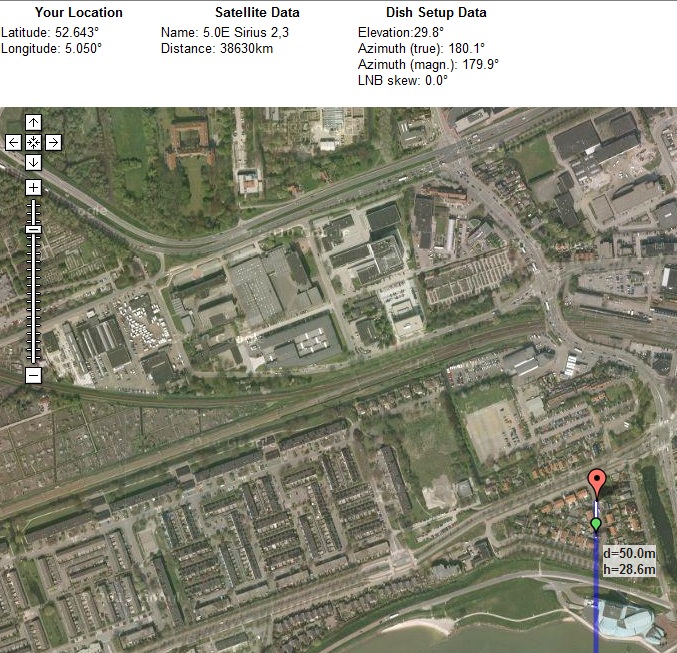

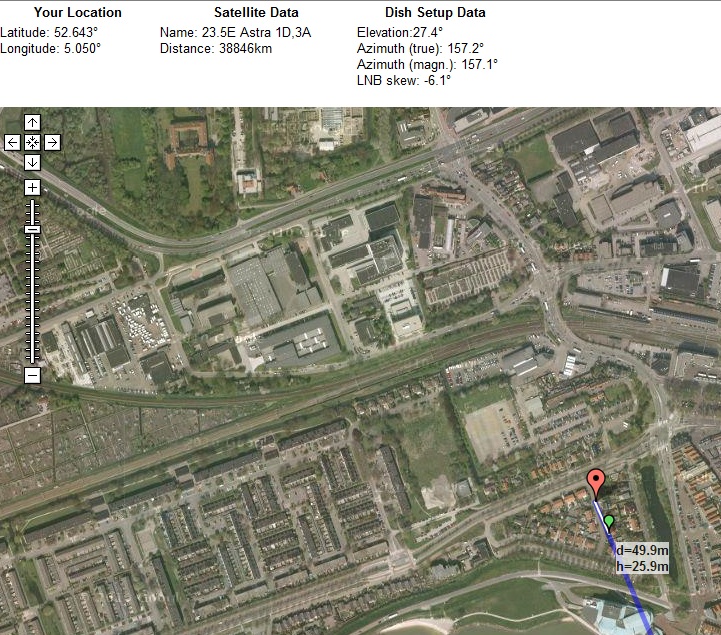

Ik heb op de website dishpointer de elevatie en de skew voor de beide satellieten berekend, zie bijgevoegde plaatjes. Maar wat doe ik met deze informatie?



Of is het gewoon een kwestie van de linker lnb (van vooraf gezien) uiterst links op het block monteren, deze optimaal uitrichten op de astra 3 en vervolgens gaan schuiven met het de rechter lnb net zolang tot ik de sirius ontvang. Is dat de goede werkwijze of kan ik ook wat met de waarden die ik heb berekend?

[Gast stefanovic72]

Nog even een kleine toevoeging:

Heb de beide lnb's nu op 106mm uit het hart staan, ontvang dan de astra 3 wel. Schotel staat in dat geval ook exact in de richting van de astra 3 (als ik naar google maps plaatje kijk), dit verbaasd mij enigszins want als de lnb links van het hart zit zou ik verwachten dat de schotel dus niet exact richting astra 3 gericht zou moeten worden).

De Astra 4 (Sirius) krijg ik nog niet te pakken, ook niet als ik schuif met de lnb die rechts zit.

Zou de schotel niet ongeveer tussen beide satellieten in gericht moeten staan?



Vr. gr. Stefan.

[Gast Tha Great Mac]

Vooropgesteld dat ik niet dezelfde schotel heb als jij...



Elevatie van de schotel zou je moeten instellen op het gemiddelde van de waardes die je hebt gekregen van dishpointer. De schotel moet je richten tussen de twee gewenste satellieten en dan de LNB's monteren en fine-tunen. De afstanden van de LNB's tov het midden moet je proef-ondervindelijk bepalen denk ik.

[Gast stefanovic72]

Bedankt. Dan weet ik iig dat ik op de goede weg ben. Ik ga morgen verder proberen...

[Henksat]

Origineel bericht van: stefanovic72

Ik ga morgen verder proberen...

Denk dat het tijdsverspilling wordt, op een 78 cm geef ik je weinig kans dat je 23.5 oost en 4.8 oost goed gaat ontvangen.

[rudolfdebeer]

Ik had een 60 cm Triax op een Stabrotor gezet. Heb ik ook

Mijn 88 kijkt Astra 1 en Hotbird.

Wil je er aan denken dat je bij uitrichten het lengtegraadsverschil met de 0 graden van Greenwich verrekent.

Bij mij is dat 5,6 graad verschil. Zit er nog wat Zweeds FTA?
