[TV/VIDEO] Mirai LCD TV defect

[MehmetArslan]

Ik heb een LCD Tv van Mirai die defect is



Type: DTL-332M200



Op standby is het ledje rood, als ik hem aanzet knippert deze groen.

Geen beeld en geen geluid. Voedingen gemeten alles IO.



Op het LCD paneel komt de 24V goed aan

4 SMD zekeringen zijn in orde.

Aansluiting E-PWM is 3.5V

Aansluiting I-PWM loopt op tot 3.5V en valt weer af (continu)

Aansluiting ON/Of ==> Geen spanning.

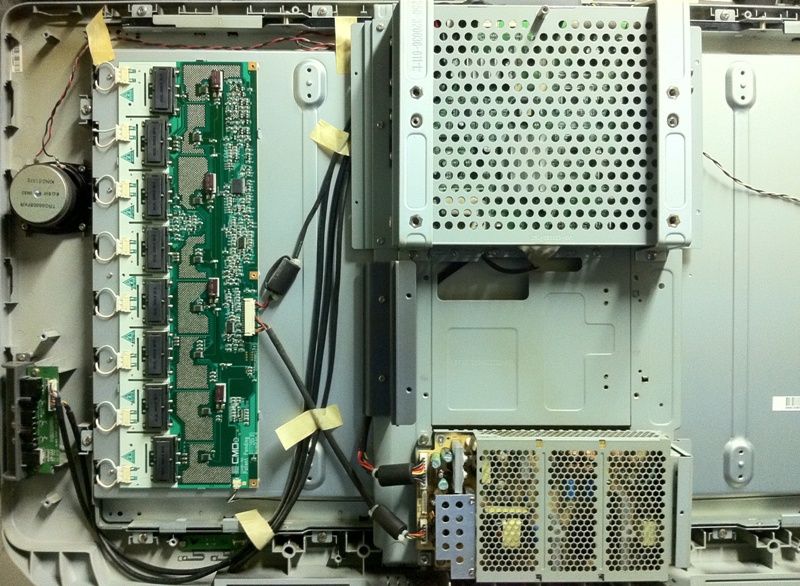

Foto zie bijlage.

[Steve]

controleer de voeding op opgezwollen elco`s

meestal zijn het C107=1000uf/16v

C109= 680uf/35v

C722=1000uf/16v

[MehmetArslan]

Hey Steve,



Ik heb alle elco´s van de voeding vervangen.

Nu is de knipperende groen led vervangen door.

ong. 5 sec. aan 1 sec. uit (continue)



PS: De elco´s die jij aangeeft heb ik niet gevonden, in deze TV zit een kant en klaar koopvoeding van het merk "FSP Group Inc."





[Steve]

C722 zit op de main print.

controleer ook de printzekeringen f801 en f802 in de voeding

[MehmetArslan]

Alvast bedankt,zal proberen vanavond tijd te maken.

[MehmetArslan]

Hallo Steve,



Ik vind C722 niet terug op de mainprint, er zit geen enkele elco met deze waarde.

Zolang het groene led aan is zijn alle voedingen OK.

Wanneer het groene led uitgaat (heel eventjes) klapt de 5V en 12V in mekaar (ook heel eventjes).



Hierbij de afbeelding van de print.









Deze print is van het type.









Hierbij een afbeelding van de voeding.

Waarbij ik moet zeggen dat ik de grote primaire elco niet vervangen heb.





[iemand]

ook de elco's linksonder de koelvin vervangen ?

[MehmetArslan]

Yep 1000uf/35V
