[Multytenne 45] De mast een paar graden oost scheef zetten

[SubSense]

Ik heb al tijden mindere ontvangst op de andere sats dan de 19.2. Wel beeld op mijn VU+ dus, maar het houdt niet over.



BVN snr=78% (Ned1 HD = 71%)

RAI 1 snr=52%

L1MBURG snr=63%

BBC 1 E Mids=74%



Nou las ik een ander draadje dat het kantelen van de mast iets naar oost voor verbetering zou zorgen.



En inderdaad, het klikt erg aannemelijk dus ik ga dat proberen.



Echter ik zie hiervoor geen handige mogelijkheid voor met het standaard bevestigings materiaal:





De plaat zit recht tegen de muur. Bovenkant + voorkant waterpas, en de mast van de schotel ook.

Eerst maar eens een kompas scoren om het exacte oosten te bepalen. 3 tot 5 graden kantelen en dan opnieuw uitrichten op de 19,2 is het idee. (Exacte aantal graden moet ik nog even uitvogelen...)



Heeft iemand hier ervaring mee en een handige tip hoe ik dit voor elkaar krijg? Stalen pijp erin en buigen maar?

Of ringetjes o.i.d. onder de schroeven stoppen.



In het grote multytenne topic kan ik het niet vinden...

[satencom]

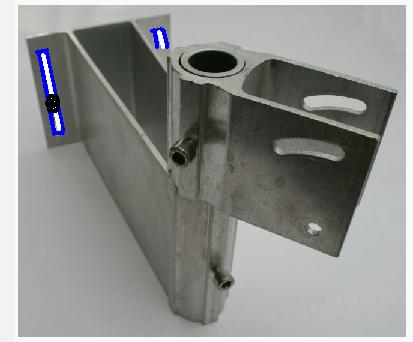

Je kunt er een gleuf in maken aan beide kanten, dan kun je hem gewoon draaien

[SubSense]

Ja, dat is inderdaad een deel van de oplossing. Ik verwacht dat ie ook iets naar voren moet kantelen. Als ik kijk waar de zon op komt dan zou dat ongeveer het oosten moeten zijn. Dat is "links voor" als je recht ander de plaat van de schotel staat.



[SubSense]

Volgens mij ben ik de link naar "Dat andere draadje" vergeten. Bij deze nog een keer:



http://www.satellietforum.com/showpost.php?p=111089&postcount=5



[drz]

71% op de VU+??

Pff, dat is een dijk van een signaal man!



De multitennes geven weinig HF af waardoor het lijkt alsof het signaal te weinig is.

Maar neem van mij aan dat je ook nog beeld hebt bij een signaal van rond de 30%.



Het enige nadeel is dat je coax wat korter moet zijn dan met de reguliere LNB's.

50 meter ipv 75 meter, of dat je kwalitatief goede coax moet gebruiken.



Maar maak jij je nou maar geen zorgen over die 70%, want dat is een uitmuntend signaal!

[Tonskidutch]

drz,

Citaat:

Maar neem van mij aan dat je ook nog beeld hebt bij een signaal van rond de 30%

hoe kom je daar bij?

de waarden zijn niet vergelijkbaar bij piet.M of subsense 1.1

de waarden zijn een indicatie.

ook al niet met een en dezelfde receiver (of ingebouwde tuner A of



de schotel optimaliseren qua uitrichting en ontvangst maximum is altijd goed

maar geen definitieve garantie voor de slecht weer reserve inzake de GAIN van "dat type" schotel.



ciao



[SubSense]

Ja, dat is ook precies mijn probleem. Ik kijk zelden op de Hotbird, en het signaal op de 19.2 en 23.5 is op zich prima.

Maar ik heb nou eenmaal de eigenschap om net zo lang de tweaken en te tunen totdat alles perfect staat afgesteld. En niet alleen met de schotel apperatuur, maar met alles met een stekker :-)

[iemand]

Hier ook uitgevoerd bij het plaatsen van de MultyTenne.



Maar zo scheef hoeft het echt niet.

Even uitrekenen tov midden Duitsland; welke skew heb je daar en welke op jou locatie.



Dus moest ik het 1.6 graden schever zetten.



Tja maar hoe meet je dat uit; waterpas is 60 cm lang

Waterpas 2 cm scheef houden gaf het belletje mooi naast de streep tegen de hoek aan.

Tanges 2/60 is 1,7 graden; komt dat mooi uit ;-))



De schotel globaal goed gezet aan de muur.

En toen met de waterpas iets scheefgezet.

Met een satfinder Astra-1 goed gezet



Resultaat is prima op de Astra's en maar 5 zwakke kanalen op de Hotbird die wat bibberen bij bewolking.

Ik ben er erg content mee.

[SubSense]

Goede tips. Dank je!

Het verhaal op die site klinkt wel aannemelijk, iemand die er echt verstand van heeft.



"Bij Utrecht dat op ongeveer 5 graden oosterlengte ligt, moet de mast 3 graden schuin naar het oosten staan, in Goes 4 graden schuin"



Als dit klopt dan zal ik, bij Amsterdam, op ongeveer 3.5 graden zitten gok ik zo als ik op de kaart kijk.

[iemand]

Nee dat klopt niet helemaal.

Je moet moet de skew-offset nemen.

Oftewel hoe scheef de LNB in je schorel moet.



Kijk maar eens naar een schotel met rotor.

Als die naar links of rechts draait, kantelt de schotel mee; en daarmee de LNB ook.



Eea kun je makelijk ' laten' berekenen op de site van dishpointer (met de punt com)



bv Voor Astra-1

In "Osnabrück" is de LNB-skew -1 graden

In Utrecht is dat -3.2



Dus moet ie daar 2.2 graden naar het Oosten draaien.

Als je voor de schotel staat, dus iets naar rechts kantelen.



[SubSense]

Dish skew = 93.4, wordt inderdaad goed uitgelegd op Dish Pointer.

Dus het volstaat om de voet die aan de muur zit 3.5 graden te draaien? De schotel staat bijna haaks op de muur.

[drz]

Origineel bericht van: Tonskidutch

drz,

Citaat:

Maar neem van mij aan dat je ook nog beeld hebt bij een signaal van rond de 30%

hoe kom je daar bij?
de waarden zijn niet vergelijkbaar bij piet.M of subsense 1.1
de waarden zijn een indicatie.
ook al niet met een en dezelfde receiver (of ingebouwde tuner A of

de schotel optimaliseren qua uitrichting en ontvangst maximum is altijd goed
maar geen definitieve garantie voor de slecht weer reserve inzake de GAIN van "dat type" schotel.

ciao

Nou, ik heb namelijk ook een multitenne in combinatie met een vu+.
En mijn ervaring is dat je met 30% ontvangst ook nog beeld hebt.

Natuurlijk is het tweaken van een schotel en ontvanger een onderdeel van deze hobby, daar wil ik niets aan afdoen, maar als het gaat om het gewoon kijken naar een zender, dan hoeft de TS niet al teveel moeite doen.
Voor de rest vind ik dit een interessante bezigheid met wat de TS doet.
In tegenstelling heb ik dat ding gewoon neergeprakt, uitgericht en ben er verder niet meer aangeweest.

[Tonskidutch]

Origineel bericht van: drz

Nou, ik heb namelijk ook een multitenne in combinatie met een vu+.
En mijn ervaring is dat je met 30% ontvangst ook nog beeld hebt.

ik twijfel niet aan de waarde waarbij jij nog beeld hebt
ik twijfel of je dat kunt stellen:

Origineel bericht van: drz

Maar neem van mij aan dat je ook nog beeld hebt bij een signaal van rond de 30%

daar het verhoudingsgetallen zijn en geen geeikte meting.

die waarden uit de receiver kun je alleen indicatief gebruiken, is echter geen absolute meting

Origineel bericht van: Tonskidutch

ook al niet met een en dezelfde receiver

vandaar m'n opmerking

[drz]

Origineel bericht van: Tonskidutch

ook al niet met een en dezelfde receiver

vandaar m'n opmerking

Tja, dan moet ik je toch teleurstellen.
Elke VU+ geeft dezelfde waardes die ik aan mijn multitenne hang, en geloof mij, dat zijn er inmiddels al meer dan 100 geweest.
Het kan misschien een procentje schelen, maar ze geven allemaal dezelfde s/r waarde.
( ja, de mutitenne wordt zakelijk gebruikt in een testomgeving )

Het is ook niet logies als elke box met dezelfde image en dezelfde schotel andere waarden aangeeft, dat zou betekenen dat het product niet goed is.
Met het verschil van image kan ik mij voorstellen dat er iets anders op het scherm gemeten wordt, maar zeker niet met één en dezelfde en ook niet met een geupdate image.

[SubSense]

Okay, maar mijn eerdere vraag:



Dish skew = 93.4, wordt inderdaad goed uitgelegd op Dish Pointer.

Dus het volstaat om de voet die aan de muur zit 3.5 graden te draaien? De schotel staat bijna haaks op de muur.



Kan je dit bevestigen? En als je al zoveel Multytenne's hebt aangesloten dan weet je vast wel hoe groot de verbetering is als je de skew perfect heb staan?
