Geen lock met Diseq A/B/C/D

[Hemant]

Hoi,



Ik heb een Dm7020 die ik staat aangesloten op een technisat met diseq a/b/c/d in de volgende vogorde.



Atra1,Hotbird,Astra3,Astra2



Ik heb van alles geprobeert, nieuwe software Gemini, Openpli mar ik kreeg heb maar niet uitgericht. Verslagen heb ik een DM600 geleend, en binnen 10 minuten hand ik mijn technisat prefect staan op alle 4 de kopppen tussen de 85/90 % SNR en overal beeld. Alles netjes vastgedraaid en gecontroleerd vervolgend weer DM7020 aangesloten schotel stond al klaar dus daar hoefde ik niks meer aan te doen, tot mijn stommem verbazing, hetzelfde probleem weer geen lock op geen van de koppen. Overige drie sattelieten verwijdert en alleen met Astra uitgericht die werd gelocked handmatige scan gaf de benodigde zender. vervolgens weer de overige 3 erbij gezet en zelfde probleem weer geen lock.



Is mijn dm7020 stuk?



Wie geeft advies.



Hemant.













[Gast Tha Great Mac]

Heb je een recente zenderlijst in de 7020 staan?

[iemand]

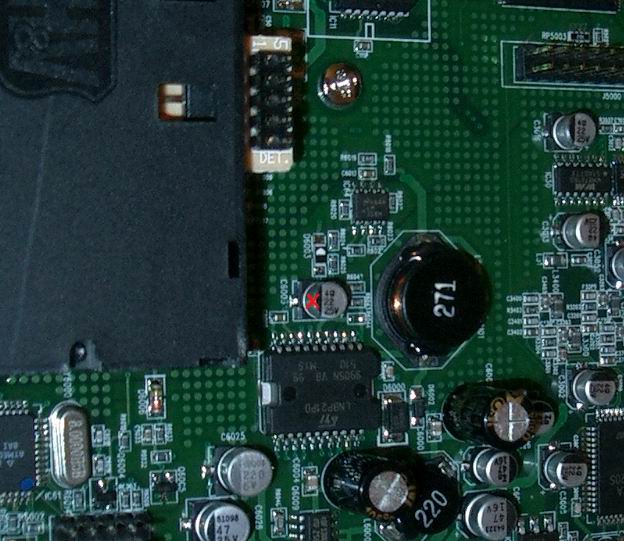

Zeer waarschijnlijk de elco die de 22kHZ superponeert op het LNB-signaal.



Is nl een bekende klacht van de 7020.

Ik verwacht dat dit de oorzaak is van jou Diseqc klachten.



Je kunt het in ieder geval proberen.

Zo'n elco kost je nog geen euro.



De SMD-versie eraf draaien en vervangen door een gewone versie.





[Hemant]

ok ik zie hem op het boord zitten.



Moet het bord er helemaal uit of kan ik hem er van boven af solderen en dan de niewe erop?





[Gast 1664]

Kan zo van bovenaf, 't is smd hè.(smd =surface mounted device, er zitten dus geen gaten in de printplaat)

[iemand]

met de combinatietang even beetpakken bij z'n metalen mutsje



90 graden draaien

en dan 180 graden terug



dan trek je het mutsje er voorzichtig af.

daarna desoldeer je beide nog achtergebleven aansluitpennen



dan kun je een gewone elco erop zetten

de waarde moet zijn 22 uF / 25 volt (22 microfahrad met minimaal 25 volt werkspanning)

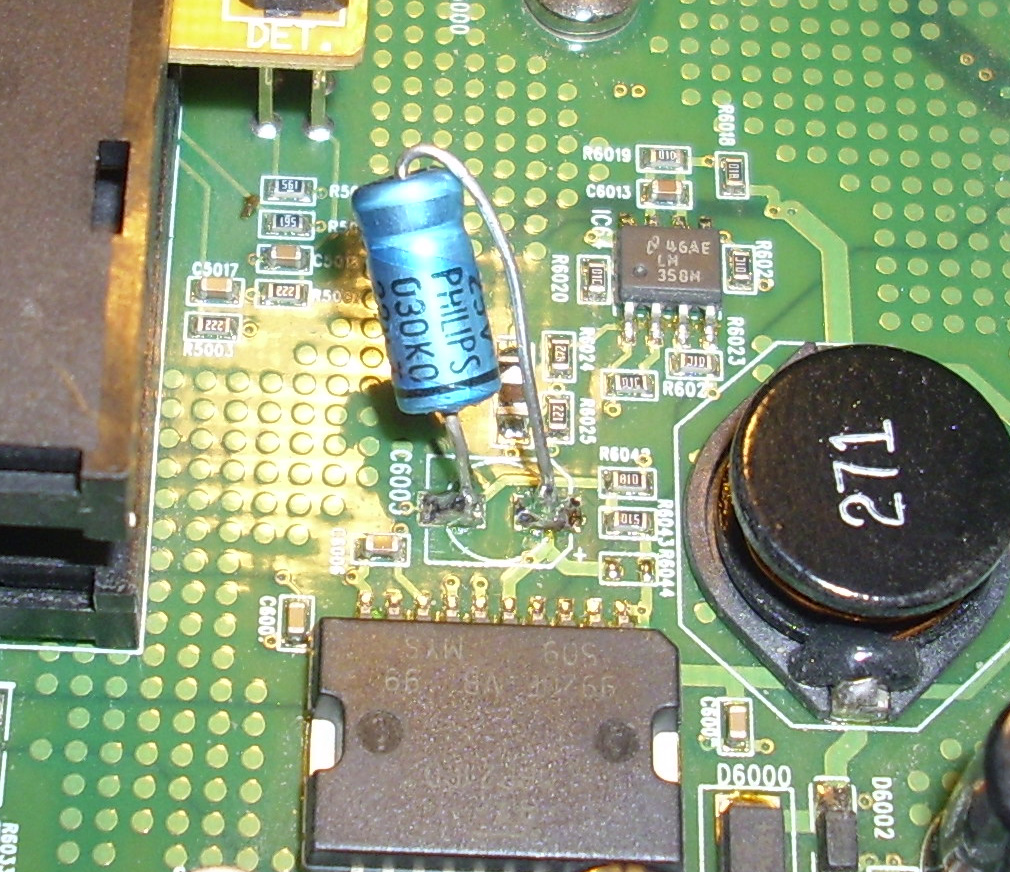

let op dat je de min-zijde weer correct positioneert (zwarte streep, zie 2-e foto)



als je klaar bent, maak dan nog ff een foto. Ik ben benieuwd.



gaatje lukken, suc6





[Hemant]

ik heb hem vervangen ze hadden geen phillips maar heb de waardes aangehouden.

Probeerde een foto te maken maar die was niet hlemaal zuiver.



Alles zit er in nog een reserver erbij genomen waren 20 eurocent p/s je weet maar nooit.



Ales weer aangesloten maar nogsteeds hetzefde probleem.





dm600 dot het wel en de 7020 geen lock.

[iemand]

Mooi dat een nieuwe elco gelukt is; kunnen we dan uitsluiten



Dan graag een foto / OSD-afdruk van je config-scherm; mogelijk ziet daar een fout
