F-conn rotor kapot.

[chellohacker]



Hallo,



Van mijn rotor zijn de f-conn kapot, zou ik die kunnen vervangen door de, betere, BNC pluggen, chassis deel?



Kabel impedantie is 75 Ohm, grens freq.BNC 100MHZ.





[vGnp]

Origineel bericht van: Sjaak(k)

Waarom zou je dat doen, BNC haalt die frequentie van 2Ghz niet

Waarom zit er dan aan mijn Satlook Digital NIT meter een BNC connector?

vGnp

[vGnp]

Origineel bericht van: Sjaak(k)

Die staat niet buiten

Wat heeft dat met 2 GHz van doen?

vGnp

[vGnp]

Origineel bericht van: Sjaak(k)

Toch zou ik geen bnc prefereren voor iets wat buiten staat in weer en wind

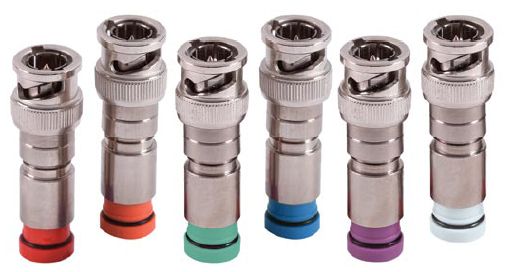

Nou, als je de BNC connectoren van Thomas & Betts hebt, de Snap-N-Seal versie, dan zou ik dat wel aandurven hoor.

vGnp

[ceesv]

Mag ik dan een N-connector adviseren?

Dat is een soort BNC connector met schroef i.p.v. barjonet.

[chellohacker]



Ik ben even even een beetje confucious, kan me vergist hebben in een 0 dus 1000 MHZ.



De BNC plug bestaat al vele 10tallen jaren, volgens mij al van voor WW II, en staat voor British Naval Connector.

Je ziet ze wel op oude fotoos van zend en meet app. op schepen, in vliegtuigen etc.



Ja ik durf het wel aan, ja ik kan die dingen solderen, en veel meer dan dat, ze zijn steviger dan die f ondingen, hebben een trek ontlasting voor de kabel, de wartel, hebben zoals opgemerkt een bajonet aansluiting zijn verzilverd, dus oxidatie heeft geen invloed op de verbinding, en ik heb er nog een stel liggen, chassis en kabel delen.



Het enige wat tegen zou kunnen zijn is de isolatie, teflon of nijlon oid.



Moet ik nog door gaan.



De vraag was of het zou kunnen, en ik maak eruit op dat het ja is.

Water dicht maken, rubbertape die vulcaniserend is, kit etc.



In iedergeval bedankt bij het helpen om een schaap over de dam tekrijgen..



BEHH BEHH



PS.:



Geplaatst door: ceesv

Onderwerp: Re: F-conn rotor kapot.



Mag ik dan een N-connector adviseren? die goud blinken??

zitten aan antennes voor routers etc

Dat is een soort BNC connector met schroef i.p.v. barjonet.



Waarom zou een schroef verbinding beter zijn dan bajonet, ik moet er wel met mijn vingers aan kunnen draaien, en die ruimte is vrij krap.

[ceesv]

De N-Connector is de mechanisch betere uitvoering van de BNC connector.

Het materiaal, waarvan het binnenwerk is gemaakt bepaalt de maximale werkfrequentie.



BNC connectoren bestaan in 50 en 75 Ohm. Het door elkaar gebruiken van 50 en 75 Ohm componenten geeft een mechanisch en electrisch onbetrouwbare verbinding.



Voor hobby toepassingen zijn ze prima bruikbaar, alhoewel de montage aan de kabel enige ervaring vraagt.



Je kan ze buiten gebruiken, maar ik pak ze dan in met zelfvulcaniserende tape.

[chellohacker]

Origineel bericht van: ceesv

De N-Connector is de mechanisch betere uitvoering van de BNC connector.
Het materiaal, waarvan het binnenwerk is gemaakt bepaalt de maximale werkfrequentie.

BNC connectoren bestaan in 50 en 75 Ohm. Het door elkaar gebruiken van 50 en 75 Ohm componenten geeft een mechanisch en electrisch onbetrouwbare verbinding.

Voor hobby toepassingen zijn ze prima bruikbaar, alhoewel de montage aan de kabel enige ervaring vraagt.

Je kan ze buiten gebruiken, maar ik pak ze dan in met zelfvulcaniserende tape.

Ok , Bedankt voor de uitleg, ik ken ze eigenlijk alleen in de 50 Ohm uitvoering, 10base 2 coax.Zou de mismatch erg groot zijn??

Dat van die isolatie wist ik, maar weet alleen dat teflon voor Ghz wordt gebruikt.Ook printplaat voor EHF is teflon.
Dan moet ik de 75 Ohm versie maar zien tekopen, hopelijk lukt dat, anders een nieuwe rotor.

De montage is eigenlijk vrij simpel.

Maar goed ik weet ervan.

http://en.wikipedia.org/wiki/BNC_connector#SR-50_and_SR-75

[marc74]

Een N- connector is in dit geval toch niet aan de orde...

Het gaat over een vervanging van de f -conn chassisdeel in de motor toch?

Dan lijkt me de n-chassis wel een beetje een groot alternatief.

En volgens mij alleen 50 Ohm.

[Drs. IJzerbout]

Citaat:

en staat voor British Naval Connector

Ehh..ik dacht toch echt dat het staat voor Bayonet-Neil-Concelman connector



Als er een waterdichte uitvoering van de BNC connector bestaat, dan is ie zeker niet beter dan de F-connector.



Of de stekker nu 75 of 50 ohm is, dat maakt echt het sop van de kolen niet vet hoor.

In de analoge video wereld werd de 50 ohm BNC connector liever gebruikt dan de 75 ohm versie omdat ie net wat "strakker" sloot op het chassisdeel. Die minimale mismatch werd op de koop toegegenomen.



[Snuffer]

Wij (Rini en ik) gebruiken N-connectoren maar dat komt waarschijnlijk omdat de coax 11 mm dik is hahaha

Geen probleem met water en mooi 75 Ohm.



Nooit meer wat anders dan N.

[chellohacker]

Origineel bericht van: Drs. IJzerbout

Citaat:

en staat voor British Naval Connector

Ehh..ik dacht toch echt dat het staat voor Bayonet-Neil-Concelman connector

Als er een waterdichte uitvoering van de BNC connector bestaat, dan is ie zeker niet beter dan de F-connector.

Of de stekker nu 75 of 50 ohm is, dat maakt echt het sop van de kolen niet vet hoor.
In de analoge video wereld werd de 50 ohm BNC connector liever gebruikt dan de 75 ohm versie omdat ie net wat "strakker" sloot op het chassisdeel. Die minimale mismatch werd op de koop toegegenomen.

Dit Bayonet-Neil-Concelman connector las ik ook in de wiki, maar zoals ik het noemde heb ik jaren geleden ergens gelezen. maar 't is maar een naam.

[chellohacker]



Ik ben gebonden aan de gaten die er al inzitten, en de pluggen die ik nu heb, kan ik met 2 componenten lijm vast zetten, plus dat het printje erdoor wordt vastgehouden, het is al met al niet de meest jofele constructie.

Eigenlijk hoef ik er maar 1 tegebruiken, want de andere is gewoon een doorlus, voor de rotor.





[Ronsworld]

Kun je er geen wartel in het bestaande gat monteren en de verbinding dmv een kort kabeltje naar buiten brengen?

Kun je daar wel weer een passende connector aan knutselen.



Suc6,



HCO.

[ceesv]

Voor wie precies wil weten wat de N-Connector waard is...



>Wiki<



En hij is er in 50 en 75 Ohm.



Ik blijf erbij, dat voor buitengebruik deze connector veruit te prefereren is boven een BNC.



Of zoals een verkoper mij ooit eens vroeg, zoekt u een goede of een goedkope connector....
