[TV/VIDEO] Philips 21GR2554/10B gaat niet aan ??

[iemand]

Hallo,



hier een Philips TV onderhanden gekregen die niet aan gaat.

Dwz bij aanzetten lijkt het wel of ie aan/uit blijft gaan

De groene LED knippert en ook als de beeldbuis opwarmt zie je het beeld aan/uit gaan.





Lijkt me iets ergens in de voeding, maar heeft er iemand zo al een tip ?



BV welk chasisnr ik bij Steve kan inzien, want het typenr. zelf zie ik er niet staan

[jeevanhoof]

hoi,



dit zou wel eens een G90AE kunnen zijn.



mvg

[iemand]

Ja nu ook gevonden ...



Steve heeft bovenin onder TV

een equivalentlijst staan

en hij staat daar bij "21GR2554 G90AE 1991"



En onder Philips vind ik dan weer "g90ab_ae.pdf"



Mooi zo documentatie binnen.

Steve super !!!



nu de fout ....

[iemand]

Wat tips gevonden en geprobeerd



zoals de 3*33Volt zener vervangen door een 100 volt zener

de 15 volt zener

De 557 in het trip circuit



Maar allemaal helaas.



Hij blijft trippen (aan/uit gaan) zodra ik de netspanning opdraai naar 100 volt



iemand anders nog tips, want het is lastig te doorgronden (lees meten) waar het dan fout gaat.

[columbo]

Test eerst eens de voeding met 1 100W gloeilamp ,stekker G15 eerst losnemen,als de lamp blijft branden zit het niet in de voeding,anders elco's in de voeding kontroleren,Meten dus,ook de +100v moet goed zijn.vergeet niet als de voeding niet goed is de primare spanningen te meten met de - aan C26205.

[iemand]

OK, ga ik eens even opzoeken, waar die stekker G15 zit



Met de variac op de netstekker regel ik hem op naar 100 volt

en dan gaat ie trippen.

Dus vermoed ik dat de voeding zelf niet goed "regelt".

IK ben al op zoek naar een andere opto-copler

of is daar met zo nog iets aan te meten ?



De 47 Uf op de 95/volt lijn gemeten en deze heeft wel de juiste waarde.

[iemand]

Origineel bericht van: columbo

vergeet niet als de voeding niet goed is de primare spanningen te meten met de - aan C26205.

Bedoel je de C2605 of 2605 ?
Want condensator met 5 cijfers vind ik niet.

De 2605 met 68uF zal ik ook nog even nameten qua capaciteit.

[columbo]

Ik bedoel dus 2605,ik neem aan dat je schema's kunt lezen ,zo ja lees dan ook de Repair Method die bij het schema hoord.

[iemand]

Ik heb de schema's => Service Manual, maar een sectie "Repair Method" helaas niet.



Heb je dan nog wat info voor me ?



Een stekker G15 vind ik niet in het schema, dus welke stekker bedoel je (functioneel) ?

[columbo]

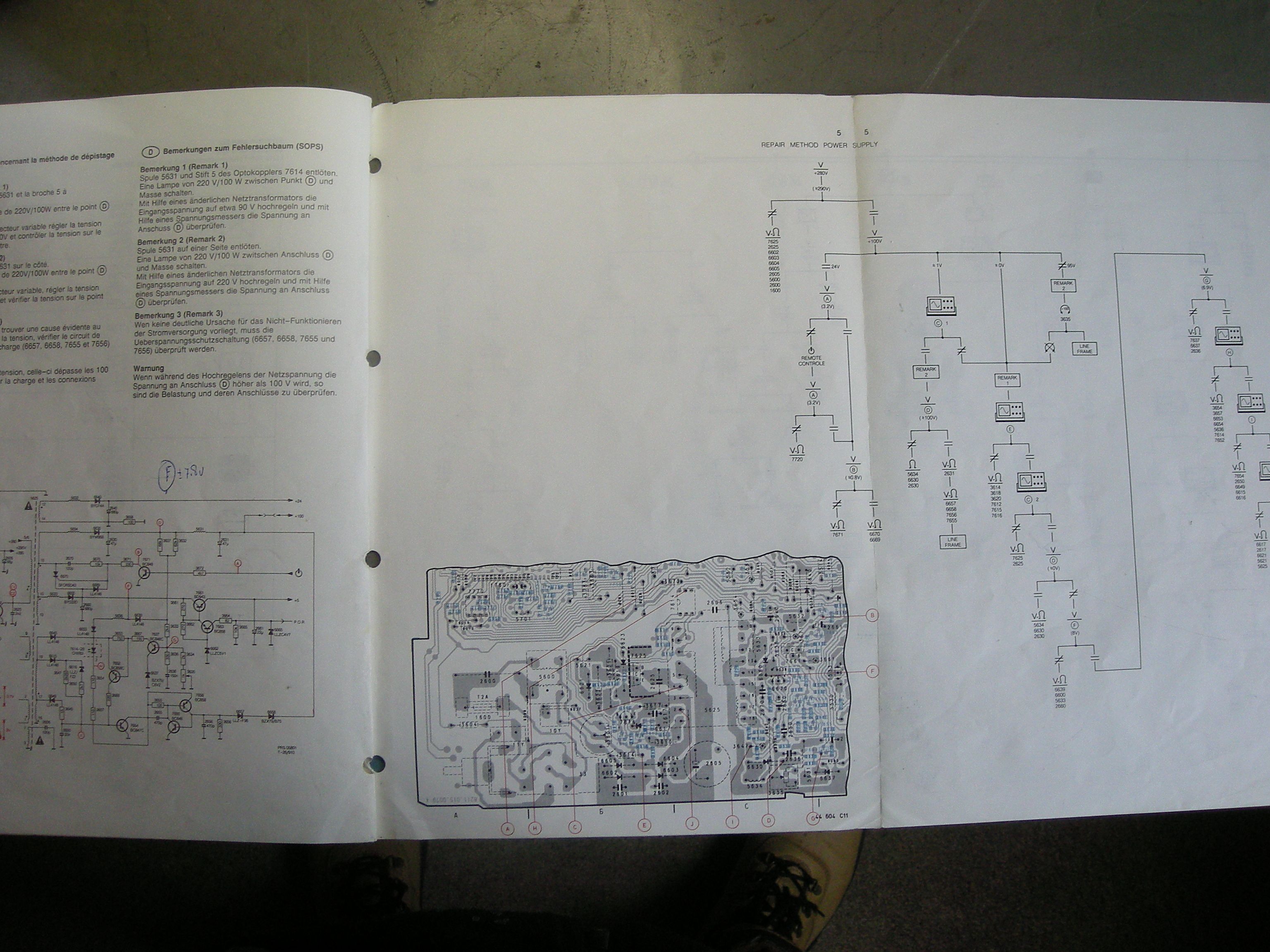

Hier heb ik nog een stukje puzel voor je.Let op (Remark 3)de stekker van de H aafbuiging,dus de lijnrtavo 5G15.naar punt5 vd lijntravo.

[iemand]

Bedankt, die tekst had ik dus niet.



Mbt remark 3



Origineel bericht van: iemand

Wat tips gevonden en geprobeerd

zoals de 3*33Volt zener vervangen door een 100 volt zener

de 15 volt zener



alle 4 vervangen en daar ligt het dus niet aan.



Kzal de lampentest een gaan opzetten, maar dat wordt niet meer vandaag

[columbo]

De zeners altijd de waarden gebruiken die op het schema staan! niks anders!

[iemand]

Origineel bericht van: columbo

Hier heb ik nog een stukje puzel voor je.Let op (Remark 3)de stekker van de H aafbuiging,dus de lijnrtavo 5G15.naar punt5 vd lijntravo.

Kun je het gedeelte rechts, dat er nu maar 1/2 op staat, ook nog even fotograferen.

[columbo]

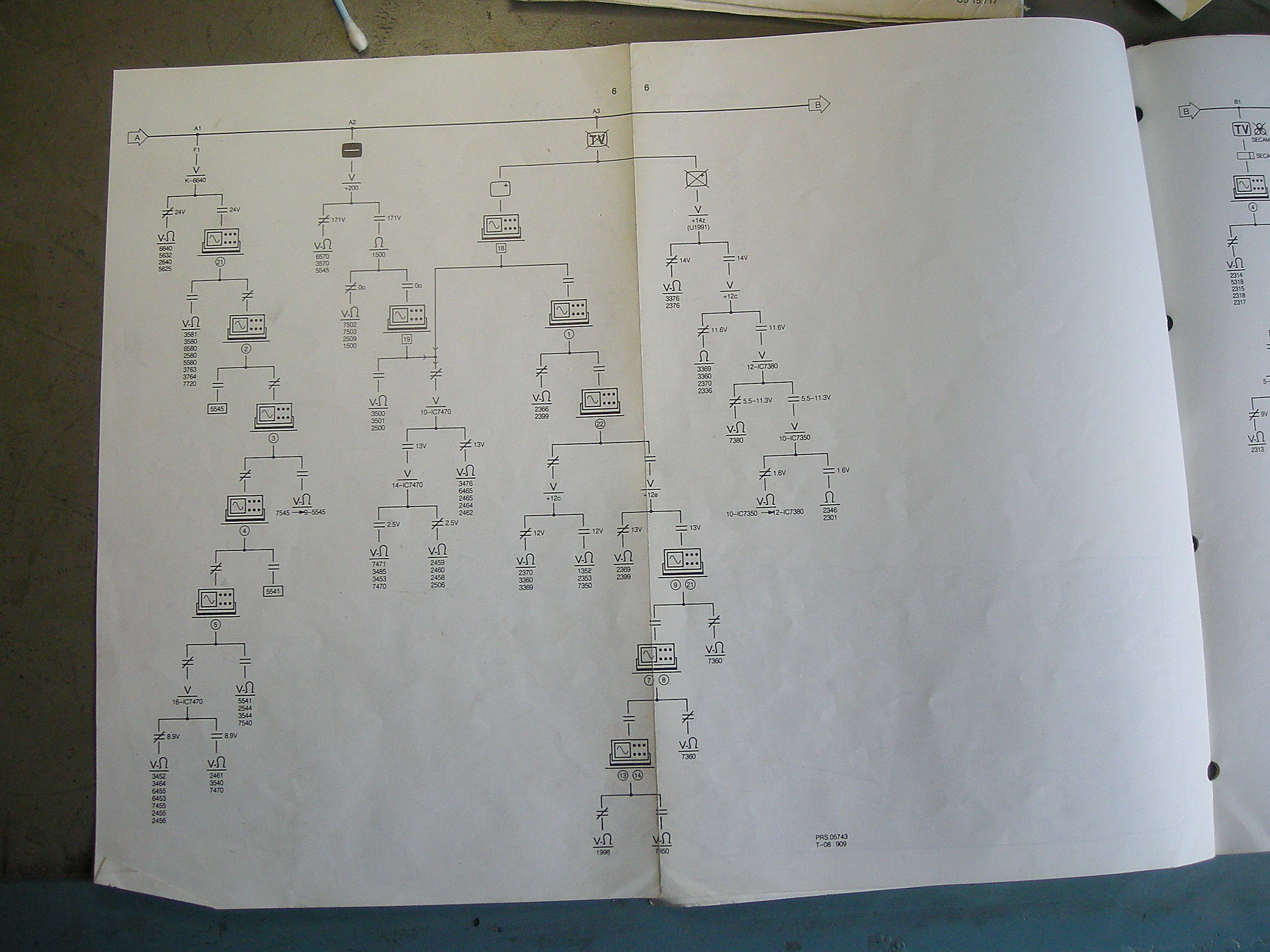

Meer rechts staat er niets behalve: remark 3 ,en die tekst staat links.Dus als er geen duidelijke rden is voor het niet funtioneren van de stroomvoorziening voohanden is (6657,6658,7655 en 7656) kontroleren.Leren lezen wat er staat ,en wat het betekend:= met een schuine streep erdoor betekent niet korrekt,= zonder is ok.Duidelijker kan het niet!Volgende Blz.bij deze.Als je er dan nog niet uitkomt,tja dan word het hoog tijd een snel cursus te nemen.

[Steve]

vervang C2511 eens
