kan haakse muurbeugel (L) schotel met rotor dragen?

[Hensat]

wil graag mijn schotel met rotor bevestigen aan een haakse muurbeugel met muur afstand van 45 of 70 cm,kan de beugel dit dragen,en is dit stabiel genoeg?



mvg henry



[Gast 1664]

Ik gebruik al jaren een haakse beugel van 45 cm. Er buigt niks en er komen geen bouten uit de muur. Uiteraard hangt dit vooral af van de gebruikte kwaliteit van de beugel en de bevestiging.

[vGnp]

Origineel bericht van: Hensat

kan de beugel dit dragen

Die beugel kan wel wat hebben. Maar waaraan (en hoe) ga je die beugel bevestigen?

Origineel bericht van: Hensat

en is dit stabiel genoeg?

Wat voor schotel? In de wind? Uit de wind?

vGnp

[Hensat]

triax schotel van 1.10 met roter,deze wil ik bevestigen aan een een haakse beugel met een muur afstand van 70cm,tegen een dikke balk van onze veranda ,4 meter hoog,de beugel is een T-beugel,mocht de schotel te groot zijn wil ik een 80cm triax gebruiken.

[vGnp]

Origineel bericht van: Hensat

afstand van 70cm

Hoe stevig is die balk? Je bent bekend met de natuurwet kracht maal arm neem ik aan? En het fenomeen tijd?
Geen enkele houten balk zie ik dat op de lange duur uithouden, reken er maar op dat daar speling op gaat komen.
En als je dan ook nog die schotel i.c.m. met die rotor wilt gebruiken, dan is dat vragen om moeilijkheden imho.

Kan het niet anders?

vGnp

[Hensat]

oké bedankt ik begrijp het,er is nog één optie en dat is op een paal vanaf de grond,3 meter vanaf de grond (hart schotel-grond)wie heeft wat tips hoe ik dat doe,en moet ik die paal gaan schoren?

[vGnp]

Misschien zou je eens 1 of meerdere foto's van de plek kunnen maken waar je de schotel oorspronkelijk wilde plaatsen.

Met een deugdelijke set beugels en de juiste montage is er veel mogelijk, lees bijvoorbeeld eens het eerste antwoord van sjaak(k).

Maar een T-beugel van 70cm aan hout en daar zo'n schotel/motor constructie aan/op, dat gaat hem niet worden.



vGnp

[Hensat]

ik ga wat foto's maken met toelichting gaat vandaag niet meer lukken

gr.henry

[Hensat]

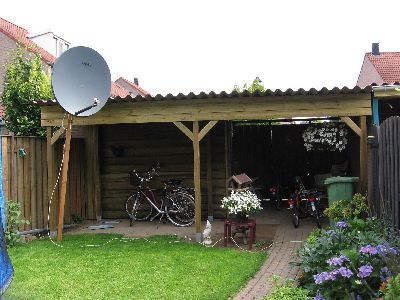

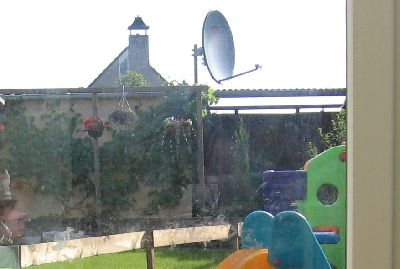

op de eerste foto zie je hoe de schotel voorheen geplaatst was,deze stonde tegen de zijkant van het schuurtje



nu staat er een veranda voor het schuurtje,ik wil geen gat in mijn nieuwe dak,om hem weer het zelfde terug te plaatsen

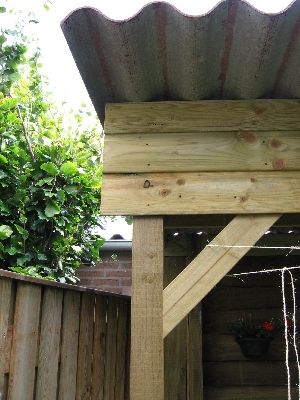

mijn idee was om hem met een L beugel tegen de linkse kant van de veranda te plaatsen,alleen dit komt een beetje ongelukkig uit i.v.m. het dak wat uitsteekt

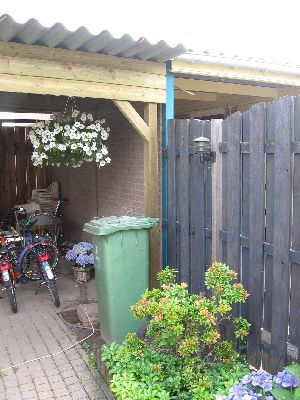

ook een idee is om hem vanaf de grond op een paal te plaatsen aan de rechter kant



aan de achterkant wil ik hem niet tegen de muur,daar is een openbare pad,en je kunt er dan makkelijk tegen aan klimmen



het schuurtje staat aan de oost kant,weten jullie of er L beugels zijn met een muurafstand van 45 cm ,en een hoogte van 50cm?

hier zijn de foto's:

http://www.sat4all.com/forums/ubbthreads.php/galleries/2015543/foto_s_opties_voor_plaatsen_sc

[vGnp]

Beetje verwarrend dat de foto's in de galerij staan, en de discussie hier plaatsvindt.

Je kunt je bericht nog aanpassen, zet ze met bestandsbeheer even in je bericht als bijlage.



vGnp

[Hensat]

hier zijn de foto's om op deze topic te blijven











http://www.sat4all.com/forums/ubbthreads.php?ubb=showpic&id=99302



http://www.sat4all.com/forums/ubbthreads.php?ubb=showpic&id=99303

[vGnp]

Origineel bericht van: Hensat

waar vind ik bestandsbeheer?

Zie plaatje. (Geplaatst met Bestandsbeheer)

vGnp

[Tonskidutch]

jij met je muurbeugel... je bedoeld een plankbeugel

zelfs door en door slotbouten zal die stuk trekken bij wind.

Dus

Aan dat stukkie hout zoU ik geen schotel hangen.

Bovendien krijgt ie de volle mep van het regenwater van dat golfplatendak op de vitale onderdelen



Als je hem al daarachter in de tuin wilt plaatsen, dan op een mast (en optisch~esthetisch) precies voor het middenjuk van het afdak... 1 meter hoger dan de dakrand

Maar separaat gefundeerd want "statisch bepaald" (mechanica term) is dat afdak zeker niet.

Dan mag je overigens wel een kubieke meter beton plaat storten om die mast van 3 meter niet te doen wanken bij windsterkte 8 Bf.



In je afdakje over dat kleinere schuurtje is nagenoeg nergens een windkruis zichtbaar (stabiliteitskruis) te zien, dus de schijfwerking van een gemetselde muur heeft het ding niet

in twee richtingen

ciao

[vGnp]

Ik trek e.e.a. toch even in 1 post bij elkaar.



vGnp



Origineel bericht van: Hensat

op de eerste foto zie je hoe de schotel voorheen geplaatst was,deze stonde tegen de zijkant van het schuurtje



nu staat er een veranda voor het schuurtje,ik wil geen gat in mijn nieuwe dak,om hem weer het zelfde terug te plaatsen



mijn idee was om hem met een L beugel tegen de linkse kant van de veranda te plaatsen,alleen dit komt een beetje ongelukkig uit i.v.m. het dak wat uitsteekt



ook een idee is om hem vanaf de grond op een paal te plaatsen aan de rechter kant



aan de achterkant wil ik hem niet tegen de muur,daar is een openbare pad,en je kunt er dan makkelijk tegen aan klimmen



het schuurtje staat aan de oost kant,weten jullie of er L beugels zijn met een muurafstand van 45 cm ,en een hoogte van 50cm?



[Tonskidutch]

misschien was dat mijn fout, maar ik zie nergens een veranda...

de term en het begrip is voor mij iets anders dan op welke fotografie dan ook door hensat weergegeven.



het zijn foto's van een afdak met golfplaten en niet een veranda.

los van dat aspect blijft mijn bouwkundig hart fibrilleren als daar een schotel aan moet.



ciao
