Waarom geen fijnstel schroeven bij schotels?

[Fatfreddy]

Een off-set schotel een stuk uit een primefocus schotel ? Bij een prime focus schotel valt het sat signaal recht in de schotel en bij een off set onder een hoek waardoor de weerkaatsing van het signaal ook onder een hoek weer naar de lnb gaat en dat is toch wat anders. Voordeel is dat de lnb kop en feedstangen niet in de weg zitten van het signaal waardoor deze een hoger rendement heeft en volgens mij weet je dat al lang al met al de ervaring die je hebt.

[ricow]

Ik begrijp hierdoor zelf meteen waarom ze bij de nieuwe generatie KA tweeweg internet schotels, buiten het gewicht van de LNB/BUC voor een vaste montage hiervan hebben hebben gekozen.

De skew wordt ingesteld door de schotel via een stelplaat te draaien waarmee je de hele schotel (en BUC) draait.



als je het filmpje bij de Tooway review op 1 minuut zet, zie je hoe dit gebeurt, overigens zitten op deze schotel ook zowel voor horizontaal en verticaal fijn stelschroeven.

[Sprietje]

Is een offset schotel is een deel van de prime-focus-schotel?

Zie bijlage.

[Drs. IJzerbout]

Ik geloof dat hiermee alles gezegd is.

Rest nog dat de feed aan de offset schotel: ovaal of wat voor een vorm dan ook aangepast dient te worden voor maximaal rendement.

Dat gebeurd dus niet voor de zo geliefde triaxjes en co. Maar zou wel beter zijn.

[Sprietje]

Dit is de beschrijving van de Maximum Multi-feed-schotel E-85 waarvan de skew van de schotel ingesteld kan worden en niet zoals bij Triax waar de Multi-feed-rail schuin gezet moet worden:



“Schotel Maximum Ovaal gevormde schotel - Zeer goede schotel voor multi-ontvangst - wordt geleverd met 5 x LNB houders en extra lange multi-rail waarmee meerdere satellieten op 1 schotel ontvangen kan worden (48 graden aan ontvangst speling).”

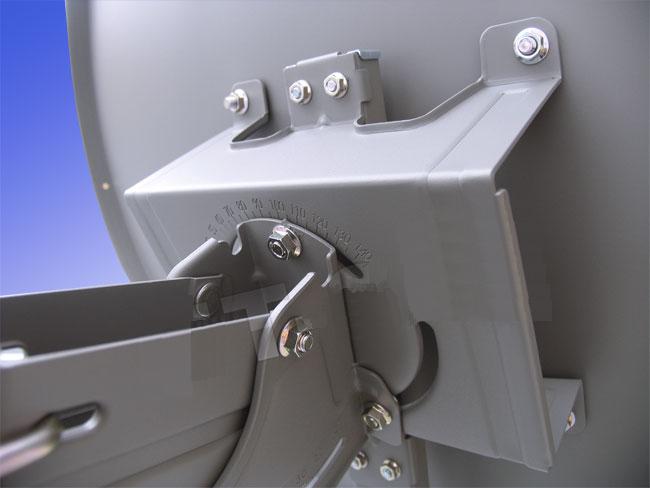

Zie de schotelskew-instelling als bijlage:

[Fatfreddy]

O.K. wat dat betreft geef ik jullie gelijk. Heb ik een andere vraag. Als ik een pijp niet haaks maar onder een hoek van 22 graden afzaag wat voor vorm heeft dan de zaagsnede ? Volgens mij ovaal.

[boaz]

Rond of ovaal?

Het bewijs is veel simpeler, we kennen allemaal de fietsafbeeldingen op het wegdek, we zien keurig ronde wielen vanuit de auto, maar als we met de fiets rechtboven de afbeelding staan, dan blijken ze ineens giga ovaal te zijn.
