[Elektra] Met 1 Float Switch 2 pompen schakelen

[Garagebox]

Ik heb een waterreservoir met een hyrdofor erop die gebruikt word om de tuin water te geven. Het waterreservoir vul ik wekelijks bij vanuit een waterput.



Nu wil ik in het waterreservoir deze float switch hangen.

In de pdf staat het aansluit schema.Er komen 3 kabels uit de float switch (bruin, blauw en zwart).

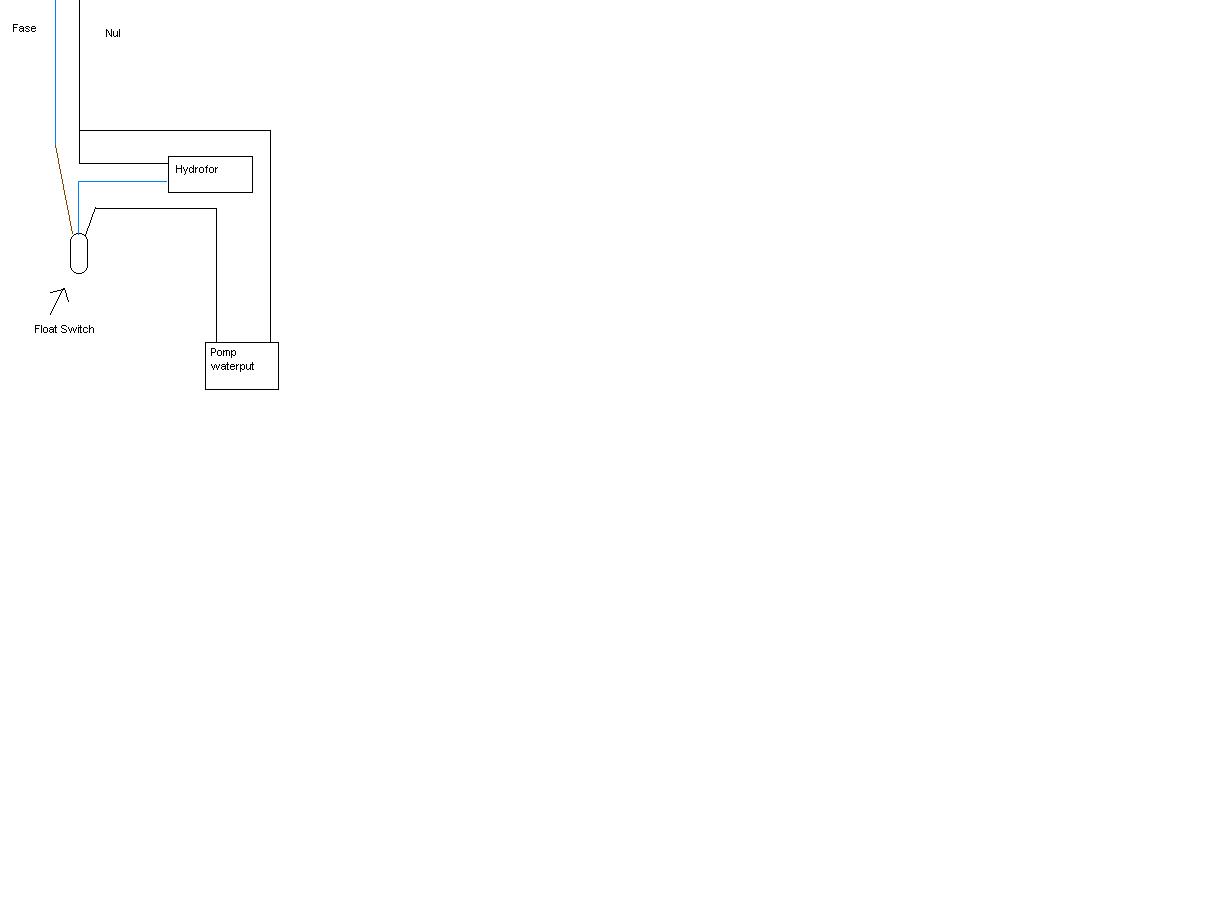

Zo wil ik het aan gaan sluiten:

Zodra het waterniveau in het reservoir laag word gaat de hydrofor uit en de waterput pomp aan.

Zodra het waterniveau in het reservoir hoog word gaat de hydrofor aan en de waterput pomp uit.



Kan dat met dit schema?

[ad123]

hallo

ik denk dat je hier wel een niveau schakelaar van een wasautomaat voor kan gebruiken.

gr. ad

[Garagebox]

Die vlotter schakelaar is al in huis Ad, dus ik wou alleen weten of hij zo aangesloten kan worden als ik getekend heb, dat er geen kortsluiting komt.

[MehmetArslan]

Een kortsluiting krijg je niet, zoals je hem aansluit.



Alleen kan het zijn dat het niet werkt, omdat je niet vermeld

wat de Bruin,Zwart en Blauw aansluitingen zijn.



Als de bruine draad de "P" aansluiting is, kan het nog zijn dat je zwart en blauw moet omdraaien.





[Garagebox]

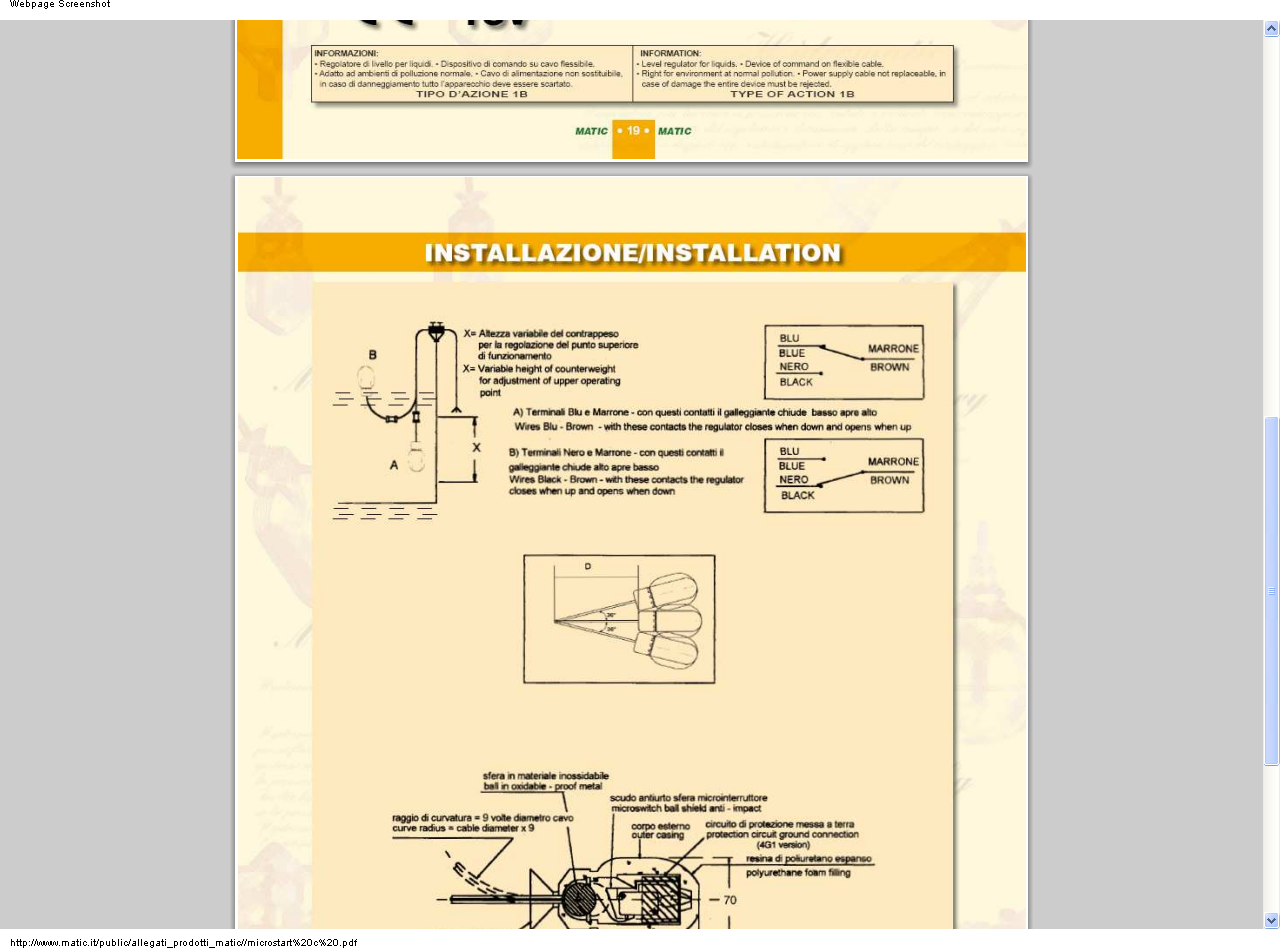

Sorry dat ik het niet precies vermeld had, heb nu even een screenshot van die pdf gemaakt en geupload.



Dit tekeningetje staat ook op de zijkant van de doos.

Dan is de bruine draad P zeker?

[katwezel]

bruine draad = common = gemeenschappelijk

( in je eerste schema aangeduid als fase )



blauwe draad = naar pomp ( schakelt bij laag peil )



zwarte draad = naar hydro ( schakelt bij hoog peil )



en verder zoals beschreven in je schema ,wel effe rekening houden dat de vlotter max.10 amp mag schakelen ( kun je van de pompen aflezen )



grts.

katwezel

[Garagebox]

Je heb gelijk katwezel, heb de vlotter net doorgemeten en het is idd precies zoals je zegt. Blauw/zwart andersom dus als in me schema.



De zwaarste pomp is 5 amp



Iedereen bedankt voor de hulp, ik ga aan de slag!

[Garagebox]

Net alles aangesloten als beschreven en het werkt perfect!

Bedankt!

[katwezel]

succes , toch voor even want de winter is in aantocht en dan kun je alles weer afbreken

grts

Katwezel

[Garagebox]

Was toch vandaag weer bijna 30 graden hier



Maar alles kan gelukkig blijven zitten, de leiding vanuit die put naar de tank zit 80 cm onder de grond en het gebouwtje waar de tank met hydrofor in staat is vrij goed geïsoleerd.
