Hulp bij uitlijnen multitenne

[erwind]

Ik heb een abonnement bij TVV en ontving 4 jaar via een antenne met dubbele LNB. Ik kocht onlangs een multitenne bij TVV maar krijg deze niet uitgericht ondanks alle goeie raad die hier op het forum te vinden is.



Zijn er mensen die dit zouden kunnen, uiteraard tegen een bilike vergoeding. Ik woon in Gent.

[Sprietje]

@erwind

Stel eerst de diseqc-instelling op je tuner als volgt in:

Diseqc: 1.0

Astra 1 (19,2 graden) op 1 of a

Hotbird (13 graden) op 2 of b

Astra 3 (23,5 graden) op 3 of c

Astra 2 (28,2 graden) op 4 of d

Voordat je te schotel gaat monteren moet je er voor zorgen dat je mast 4,3 graden naar het oosten helt om voor alle vier de satellieten een optimale ontvangst te hebben.

4,3 graden uit het lood komt overeen met 7,5mm scheef over een afstand van 10cm, 11mm over een afstand van 15cm, 15mm over een afstand van 20cm enz. Dit kun je dus gewoon met een waterpas en een vulblokje instellen. Gebruik vullingen aan de bovenzijde van de muurbeugel totdat de waterpas die pal op het oosten wordt gehouden, deze schuinstand aangeeft.

Nu ga je de elevatie van de schotel instellen. Die moet voor Gent 29,7 graden zijn voor de Astra 1. Omdat de Multytenne een 30 graden offsetschotel is, moet je tegen de voorzijde van de schotel een waterpas leggen en de schotel precies verticaal instellen.

Nu ga je de richting zoeken.

In het midden van de Multytenne zit de lnb van de Astra 1.

Ga naar http://www.dishpointer.com/ zoom zover mogelijk in op de plek waar je de schotel gaat plaatsen. Nu kun je de hoek zien tussen de groene lijn die naar de Astra 1 wijst en de gevel van je huis waar je de schotel tegenaan gaat bevestigen.

Als je de gevel van je huis niet goed kunt zien, dan meestal wel de straat waar je huis evenwijdig aan loopt.

Neem deze hoek over op een stuk papier dat je op je scherm legt en teken de lijnen daarna door tot 4A vullend. Neem deze hoek over op een stuk karton. Knip de hoek uit en leg dat tegen de gevel waar je de schotel gaat plaatsen. Richt nu het midden van de Multytenne precies uit op de schuine hoek van het stuk karton en je zult de Astra 1 zo vinden.

Nu ga je de schotel fijn afstellen op de Astra 1. Stel de elevatie in op maximale signaalkwaliteit en verdraai de schotel een beetje tot je ook de maximale signaalkwaliteit bereikt hebt.

Als je de Astra 1, 2 en 3 belangrijker vindt dan de Hotbird om maximaal te ontvangen, dan de schotel nu fijntunen op de Astra 3 (23,5 graden). Zet hiertoe je tuner op een transponder van de Astra 3 en stel de elevatie en verdraaiing in zodat je de Astra 3 met maximale signaalkwaliteit ontvangt.

Neem geen genoegen bij het goed vast zetten van de schote,l dat de maximaal gehaalde signaalkwaliteit meer dan 1% achteruit loopt. Dan gewoon weer beter afstellen.

[SIMBAke]

ik heb ook zo`n multytenne , en heb die zelf afgeregeld

mocht het niet lukken mag je mij altijd contacteren

[erwind]

Dank voor de reacties, ga het nog eens proberen, alles stond waterpas, wist niets van de 4,3 graad oost

[DoeEensGek]

Dank voor de reacties, ga het nog eens proberen, alles stond waterpas, wist niets van de 4,3 graad oost



Dit probleem had ik ook de eerste keer. Na alle tips hem wat schuiner gedaan en gelijk een grote verbetering. Heb hem laatst nog wat beter afgesteld. Nu bijna nooit uitval.

[putemmer]

@erwind



Stel eerst de diseqc-instelling op je tuner als volgt in:



Diseqc: 1.0

Astra 1 (19,2 graden) op 1 of a

Hotbird (13 graden) op 2 of b

Astra 3 (23,5 graden) op 3 of c

Astra 2 (28,2 graden) op 4 of d



Voordat je te schotel gaat monteren moet je er voor zorgen dat je mast 4,3 graden naar het oosten helt om voor alle vier de satellieten een optimale ontvangst te hebben.

4,3 graden uit het lood komt overeen met 7,5mm scheef over een afstand van 10cm, 11mm over een afstand van 15cm, 15mm over een afstand van 20cm enz. Dit kun je dus gewoon met een waterpas en een vulblokje instellen. Gebruik vullingen aan de bovenzijde van de muurbeugel totdat de waterpas die pal op het oosten wordt gehouden, deze schuinstand aangeeft.



Nu ga je de elevatie van de schotel instellen. Die moet voor Gent 29,7 graden zijn voor de Astra 1. Omdat de Multytenne een 30 graden offsetschotel is, moet je tegen de voorzijde van de schotel een waterpas leggen en de schotel precies verticaal instellen.





Interessant.



Ik neem aan dat we het over een Multitenne hebben voor de vier posities 13 t/ 28 East.



Je schrijft : "moet je er voor zorgen dat je mast 4,3 graden naar het oosten helt om voor alle vier de satellieten een optimale ontvangst te hebben. ".



Ik liep in de veronderstelling dat de scheefstand van de LNB's al door fabrikant 'in' de behuizing geregeld was.

Want ik lees in de manual van Multitenne:

"Now attach the wall mount (item 4) horizontally at the location selected. In order to ensure an optimum hold fort he external unit, you".



Waar de 4,3 graden voor nodig zijn is me duidelijk, namelijk azimutbereik 28,2East t/m 13 East= 4.3° (23.5° O -> 19.2° O) voor de plaats Gent. Maar dan wel bij het gebruik van een Duo Multitenne. Dus met een bereik van 19 en 23 East.

Voor een Multitenne van 13-t/m 28East is de scheefstand/azimutbereik: 15.5° (28.5° O -> 13.0° O) in Gent.





Nu meen ik dat deze schotel is gebouwd in en voor het gebruik in Zwitserland.

Stel dat we Bern als locatie gebruiken dan zou de scheefstand/azimutbereik 15.2° (28.2° O -> 13.0° O) moeten zijn naar mijn idee.



Dus zover ik het kan volgen zou je dus theoretisch 15,5 minus 15,2 = 0,3 graden scheefstand moeten compenseren, door de muurmount 0,3 graden scheef te plaatsen. (uiteraard is dit dan zo klein dat je dat niet doet).



Ik probeer het goed te begrijpen , maar ik kan niet goed plaatsen waarom jij een 'extra' scheefstand laat maken 4,3 graden.

Of compenseer je door de 4,3 graden iets anders?



Kan je me uitleggen hoe het zit of waar ik het mis heb, zodat ik er nog iets van kan leren?

[Sprietje]

Beste putemmer

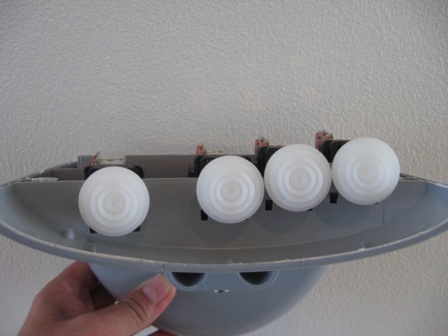

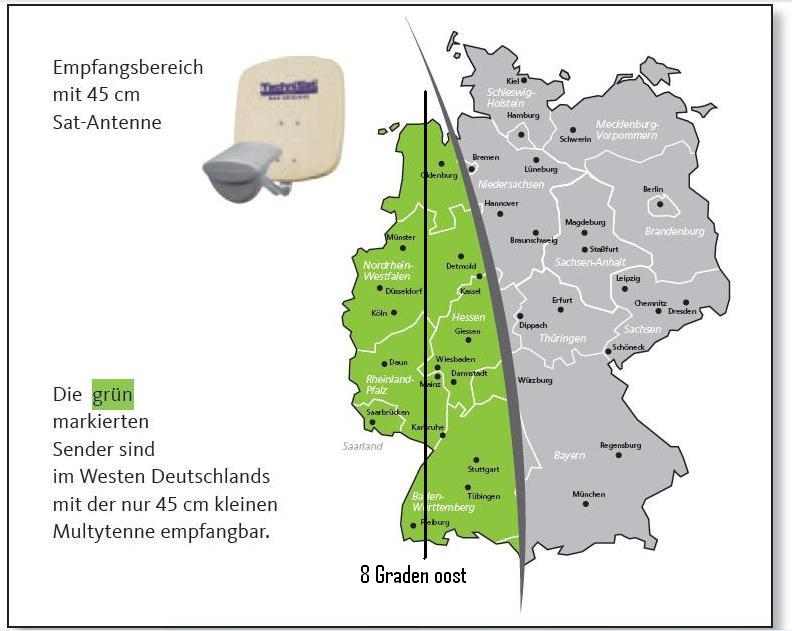

De Multytenne en ook de daar vanaf geleide Triplesat is ontwikkeld voor Duitsland 8 graden oost, zie bijlage 1. De onderlinge afstand van de lnb’s alsmede de verschillende hoogteinstellingen van de vier lnb’s zijn gefixeerd in de kop voor ongeveer Karlsruhe, zie bijlage 2.

Maar nu komt de crux. Een zuiver verticaal geplaatste mast in Gent, staat 4,3 graden scheeft (hellend naar het westen) t.o.v. een zuiver verticaal geplaatste mast in Karlsruhe wegens de kromming van de aarde.

Dat betekent dus dat met name de buitenste twee lnb’s, de Hotbird en de Astra 28,2 graden op de verkeerde hoogte staan. Ook staat de skew van de afzonderlijke lnb’s in Gent 4,3 graden verkeert t.o.v. Karlsruhe. Daarom moet de gehele schotel dus zoveel gedraaid worden als het verschil tussen de ontvangstplaats en 8 graden oost.



Tot ongeveer 3 graden verschil, dus 5 graden oost (zeg naar Utrecht), is het verschil in schuinte zodanig, dat er niet echt veel winst te behalen valt maar alles westelijker dan 5 graden oost geeft winst in het optimaal ontvangen van alle vier de satellieten en niet alleen wat betreft de hoogte van de vier lnb’s, ook wat betreft de skew van de vier afzonderlijke lnb’s.



En dit geldt natuurlijk ook voor oostelijker dan 11 graden oost. Alleen is het signaal van de Astra 2 spotbeam dan zo zwak voor een 45 cm-schotel, dat er toch geen signaal meer te ontvangen is, met andere woorden, niet van toepassing.

Wist je dat je de Multytenne tot in Birmingham nog steeds prima kunt gebruiken als je de schuinstand van de mast maar aanpast aan 8 graden oost.

16 november 2011 aangepast door Satkijker

[erwind]

Heb nog eens tevergeefs geprobeerd, ondertussen ook een specialist erbij gegehad die het volgende zegt: "...multytenne is een zeer slechte schotel gezien z’n geringe reflectie oppervlakte van 46-49cm en is niet geschikt voor ontvangst van High Def. Uitzendingen. Een multytenne is goed voor SD ontvangst met een ‘middelmatige’ transponderafstemming van max 75% over alle 4 de satellieten. Bij regen zijn deze schotels de eerste die zullen zorgen voor een signaalverlies op de satellietreceiver." Zal dus een andere schotel moeten kopen gezien ik op HD mikte ?

[columbo]

@ewind,neem een Bigsat ,deze is met losse lnb's die zijn makelijk uit te richten ,of een triax.

keuze genoeg,en nog voor minder geld ook ,dus waarom zou je meer geld uitgeven voor een mindere kwaliteit van zo'n multi vlaai.

30 november 2011 aangepast door columbo

[SIMBAke]

erwind , dat klopt niet wat die specialist verteld , ik ontvang hier perfect HD met een multytenne en zelf afgeregeld !

[DoeEensGek]

erwind , dat klopt niet wat die specialist verteld , ik ontvang hier perfect HD met een multytenne en zelf afgeregeld !

Kan dit hier bevestigen. Kan met regen ook diverse hd zenders gewoon nog bekijken. Tuurlijk zal hij sneller uitvallen maar heb hem voornamelijk als extraatje, en dan is iedereen blij dat hij klein is.

[rafa]

Ook ik heb sinds een 3tal weken een multytenne van technisat en kan slechts sinds een 3tal dagen eindelijk alle sats ontvangen. Misschien zijn jullie problemen nu ook opgelost, toch hier mijn ervaring in het kort. Ik kocht de multytenne via de webshop van TV Vlaanderen, maar werd me wel toegezonden vanuit Nederland. (TVV en CD is net hetzelfde). Met al mijn vorige schotels had ik nooit problemen bij het uitrichten (60 cm triax), ik wist niet dat het uitrichten van een multytenne mm werk is. Aangezien het om een 30° offsetschotel gaat zou mijn schotel verticaal bijna waterpas moeten staan(volgens mijn locatie). Na meer dan een week sukellen had ik eindelijk astra 1, maar geen andere sats. Danks zij een van jullie leden(via internet) ontvang ik nu alle zenders op hoge kwaliteit (92%/84% - signaal/kwaliteit). Zoals ik al zei moest de schotel bijna waterpas staan, met de disecqs op A1 op lnb1-hotbird op lnb2-A3 op lnb3 en A2 op lnb4. Ten einde raad heb ik de schotel dezelfde elevatiehoek gegeven zoals mijn triax(de schotel helt nu bovenaan 4cm achterover volgens de waterpas) en ik had een prima beeld op A2 en A3, maar geen A1 en geen hotbird. Dan heb ik mijn diseq instellingen veranderd en heb hotbird op lnb 1 en A1 op lnb 2 gezet en plots kon ik alle sats prima ontvangen. Deze uitrichting en ook de diseqc instellingen zijn totaal verschillend met de meegeleverde handleiding. Ook gisteren (13/12) was het storm met hevige regen en op geen enkele zender is de ontvangst uitgevallen. Begrijpen wie kan.

Groetjes Rafa

[wanderer]

ik dacht dat CD alleen maar triplesat verkocht (voor 3 satellieten A1, A2, A3) en dan is de aansluiting:



DISEqC A (1) = Astra 19,2 oost

DISEqC B (2) = Astra 23,5 oost

DISEqC C (3) = Astra 2 / Eurobird 28,2 / 28,5 oost

[hansje1974]

hoi

ik ben ook in het bezit van een technisat multitenne,maar valt de laatste tijd slechter wordend weer veel uit of weg

heb met goed weer hoogstens 47%,nu met motregen 35 en sommige zenders komen niet eens door?

Heb van alles al geprobeerd.

heeft iemand goed advies,woon in limburg bij venlo



gr hans

[SIMBAke]

hansje , doe even een search hier , of kijk even naar mijn vorige posts , ik had ook dat probleem met mijn multytenne
