Beste Melchiorskystar

Een lnb met een kopdiameter van 50mm heeft een feedhorn van ongeveer 1,5 lambda, dus 1,5 maal de golflengte. Die 50mm is natuurlijk gemeten met beschermkap. De buitenste ring heeft een diameter die toch wel een stuk kleiner is.

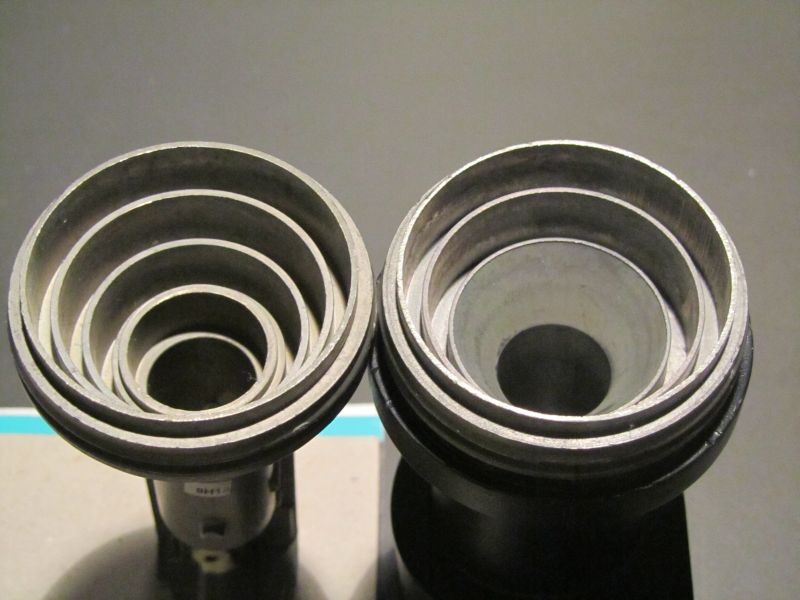

Het verloop van de concentrische ringen naar de ontvangstpijp is niet altijd hetzelfde. Als voorbeeld heb ik een afbeelding bijgevoegd van de Inverto Black Ultra. De linkse is de single uitvoering, de rechtse de twin uitvoering. De kop van een Inverto Black Ultra is 59,5mm als de kap gemonteerd is.

De mate van trechtervorm van de concentrische ringen bepaald de openingshoek van van de lnb. Die hebben voor offsetschotels een vaste waarde, dit in tegenstelling tot primefocus-schotel-lnb’s die een veel grotere openingshoek hebben en vaak verstelbaar zijn.

Met een feedhorn van 1,5 lambda vang je in ieder geval meer signaal op van de signaalwolk die zich in het brandpunt van de schotel bevindt dan met een smalle lnb die meestal 1 lambda is en soms zelfs nog minder. Je kunt dus zeggen dat als de trechter groter is, het minder kritisch is de lnb af te stellen. Ook minimale afwijkingen in de parabolische vorm van de schotel die voor meer verstrooiïng zorgen van de signalen, worden dan beter opgevangen.

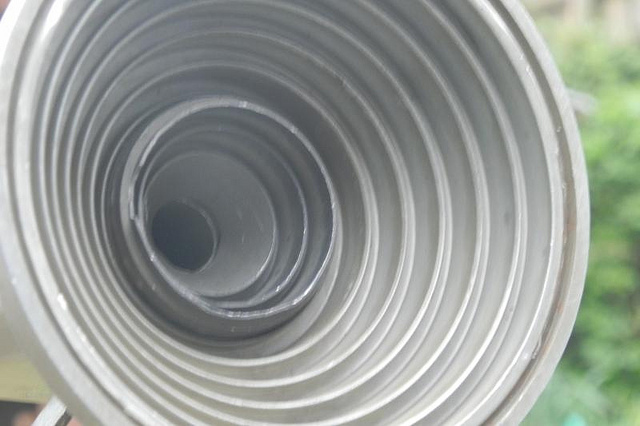

Maar een feedhorn van 4 lambda kan ook, zie bijlage 2.

Maar kunnen we weer on topic gaan? De Multytenne dus.

[Melchiorskystar]

Ja, ik probeerde het ook te googlen, maar als je op lnb 60 cm googlet, dan krijg je vooral duolnb 60 en 60 cm schotels voorgeschoteld

[Sprietje]

Beste Melchiorskystar

Het zou leuk zijn als je van die Platinum lnb een foto maakt van de concentrische ringen, altijd leerzaam.

[Melchiorskystar]

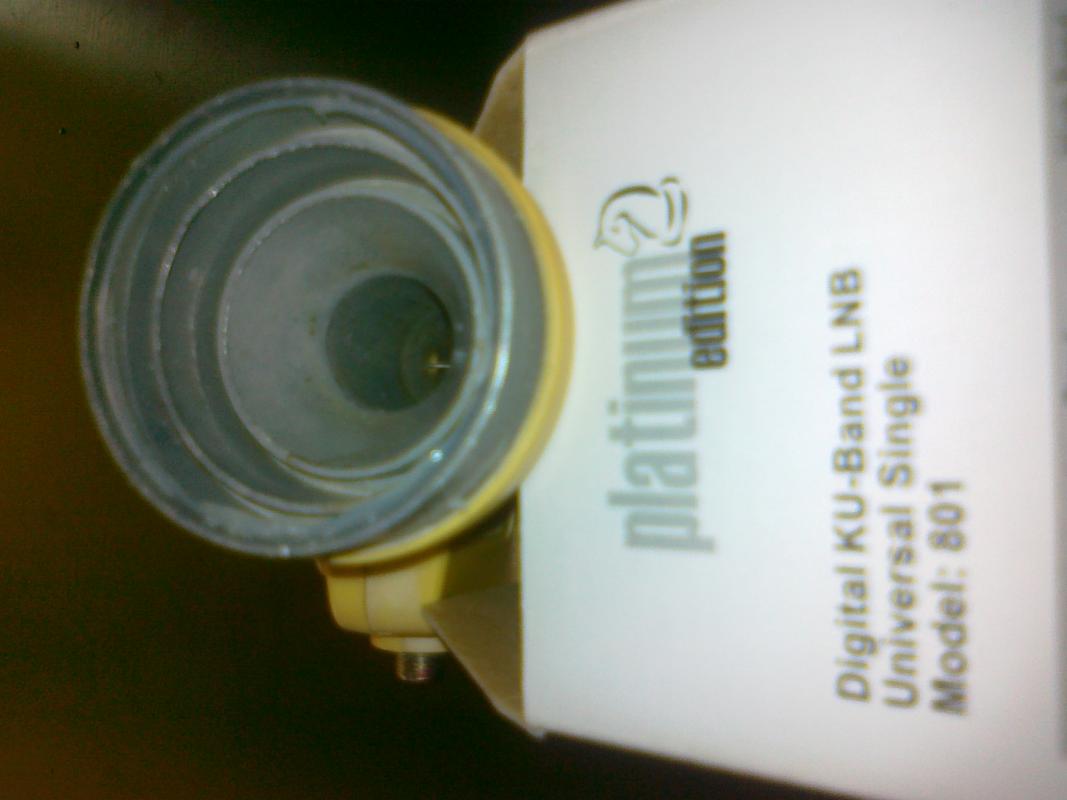

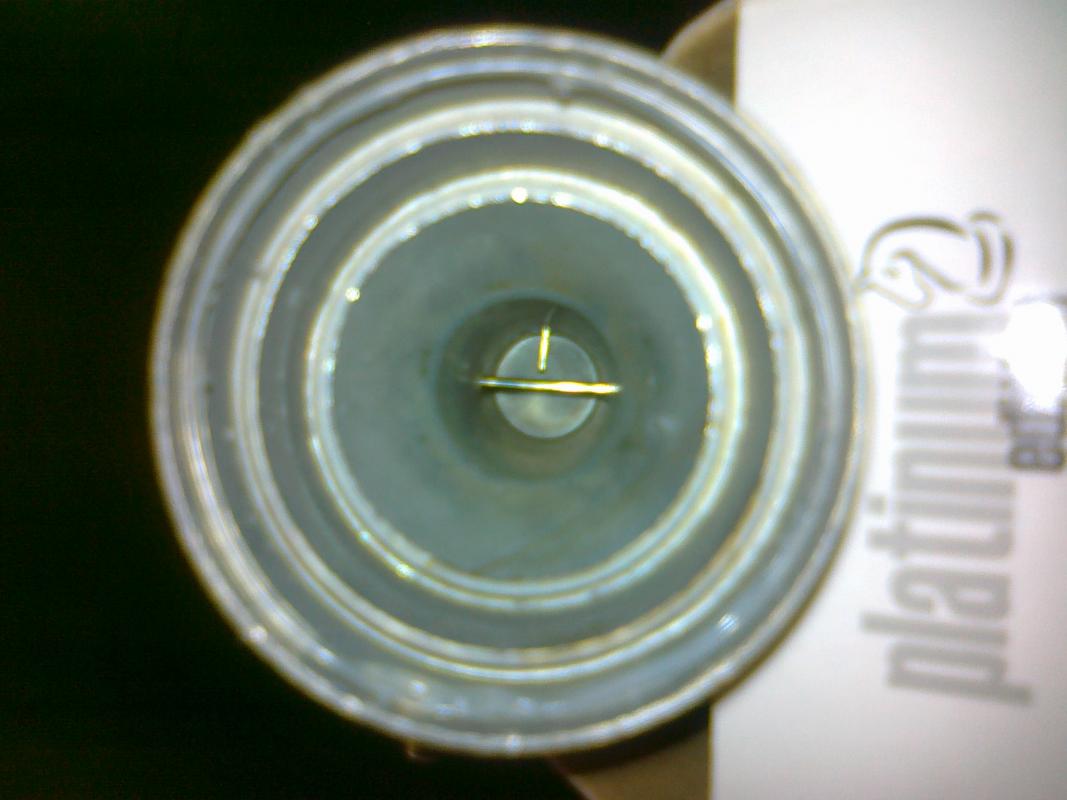

Wil ik wel doen, maar ziet er bijna hetzelfde uit als de rechter lnb op de linkerfoto.

[Melchiorskystar]



Ik had ze rechtop gezet, maar nu zijn ze weer gekanteld???
