aansluiten badkamer ventilator

[groeselt]

Ik heb op een nieuw te maken badkamer twee schakelaars, 1 stopcontact, aantal plafondspots en 1 afzuiging (apart geschakeld)



1 schakelaar schakelt de plafondspots : geel/groen, blauw en zwart



1 schakelaar schakelt de afzuiging met enige natijd : bruin en zwart , blauw en geel/groen vanaf de spots



stopcontact : geel/groen, blauw en bruin (deze gaat ook na afzuiging.



doe ik dit goed, zie bijlage

[grunnsat]

Als je verstandig bent plaats je een ventilator met ingebouwde hygrostaat. Die blijft draaien zolang het vochtig is in de badkamer, en afhankelijk van het weer kan dat heel lang of heel kort zijn. Itho heeft een heel grote keuze in dit soort ventilatoren.



Het is onwaarschijnlijk dat je randaarde nodig hebt bij de ventilator omdat die dubbel geïsoleerd zal zijn. Het zou mij niet verbazen als je voor de trafo van de spotjes ook geen randaarde nodig hebt.



Waarom wil je twee buizen naar de ventilator trekken? Alle bedrading kan door één. Als je altijd de verlichting moet gebruiken in de badkamer, dan kun je de ventilator ook op de verlichtingsschakelaar aansluiten.

7 mei 2012 aangepast door grunnsat

[groeselt]

oke, 1 buis is idd beter, maar kloppern wel de draden (randaarde wel of niet kan ik wel achterkomen).

wil wel verlichting en ventilator apart gebruiken

[grunnsat]

Naar de ventilator gaan een bruine, blauwe en zwarte draad. De bruine dient voor de constante spanning die nodige is voor de nadraai en/of hygrostaat functie. De zwarte draad gaat naar de schakelaar, die verder ook nog wordt aangesloten met een bruine draad.



De schakelaar voor de spots wordt ook aangesloten op een bruine draad (niet getekend). tussen de schakelaar en de trafo loopt een zwarte draad. De trafo is verder nog aangesloten op een blauwe draad. Die plafonddoos is niet toevallig een centraaldoos?

[The Iron Maiden]

Randaarde mag je nooit schakelen! Als ik jouw tekening goed begrijp is dit nu wel het geval. je moet dus een aardedraad trekken vanuit centraaldoos naar stopcontact of naar de spotjes



mvg,

The Iron Maiden

[groeselt]

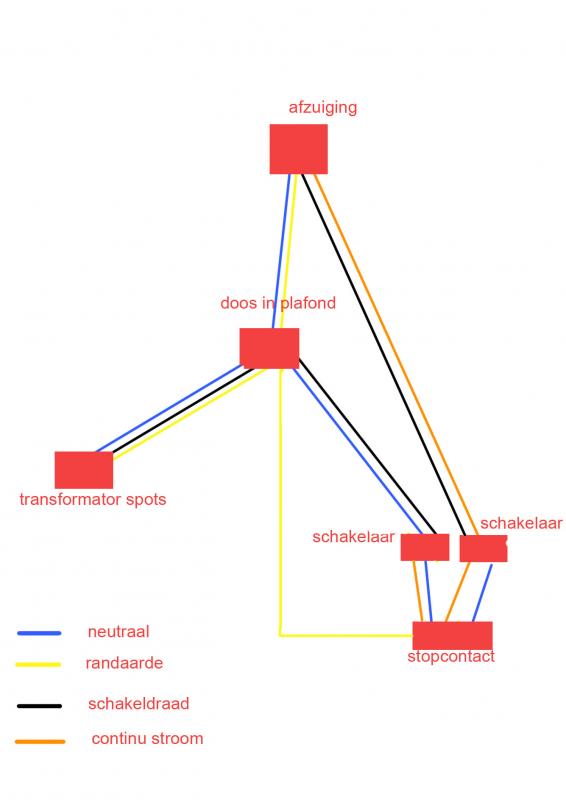

jullie bedoelen zo, zie bijlage

7 mei 2012 aangepast door groeselt

[columbo]

Ook weer fout,nl de afzuiginst. moet continu van spanning worden voorzien,een 2e scakelaar is geheel overbodig.

dus bekijk eerst het schema va de ventilator.

[groeselt]

Ook weer fout,nl de afzuiginst. moet continu van spanning worden voorzien,een 2e scakelaar is geheel overbodig.

dus bekijk eerst het schema va de ventilator.



Dat is wat ik eigenlijk wel wil, spots apart schakelen en de afzuiging apart schakelen.

[The Iron Maiden]

je bent in ieder geval nog een oranje draad vergeten tussen de plafonddoos en de linkse schakelaar.

Verder wordt de tekening een stuk eenvoudiger te lezen als je de schakelaars gewoon tussen centraaldoos en verbruiker tekent.



mvg,

The Iron Maiden

7 mei 2012 aangepast door The Iron Maiden

[groeselt]

je bent in ieder geval nog een oranje draad vergeten tussen de plafonddoos en de linkse schakelaar.

Verder wordt de tekening een stuk eenvoudiger te lezen als je de schakelaars gewoon tussen centraaldoos en verbruiker tekent.



mvg,

The Iron Maiden



Ik hoef toch geen continu stroom te hebben in mijn doos!

voor de spot niet nodig en afzuiging krijgt hem via rechter schakelaar

[Alventali]

Ja maar je wilt je ventilator na laten draaien b.v. 5 minuten extra af laten zuigen

Zo dra jij je schakelaar om wipt krijgt ie dus geen stroom meer en zal ie ook niet meer na draaien.



De schakelaar bedient in dit geval een tijd geschakeld relais.

Waarmee de ventilator rechtstreeks word gevoed van uit de bruine/continu spanning.

Zet jij de schakelaar om zal het tijd relais na verloop van tijd b.v. 5 minuten de verbinding verbreken en schakelt je ventilator uit.





En nog ff toevoegen

De doos is de centrale plek waar in eerste instantie bruin/blauw/groen geel binnen komen.\

Vanuit b.v de meterkast.

7 mei 2012 aangepast door Alventali

[groeselt]

Ja maar je wilt je ventilator na laten draaien b.v. 5 minuten extra af laten zuigen

Zo dra jij je schakelaar om wipt krijgt ie dus geen stroom meer en zal ie ook niet meer na draaien.



De schakelaar bedient in dit geval een tijd geschakeld relais.

Waarmee de ventilator rechtstreeks word gevoed van uit de bruine/continu spanning.

Zet jij de schakelaar om zal het tijd relais na verloop van tijd b.v. 5 minuten de verbinding verbreken en schakelt je ventilator uit.





En nog ff toevoegen

De doos is de centrale plek waar in eerste instantie bruin/blauw/groen geel binnen komen.\

Vanuit b.v de meterkast.



Nee, de doos krijgt alleen binnen wat via schakelaars en stopcontact zit. waar de schakelaars en stopcontact zit, daar komen ze bijelkaar

[The Iron Maiden]

Je mist in het algemeen een fasedraad (bruin) vanuit de centraaldoos naar schakelaar 1.

Nu zit schakelaar 1 niet met fase (continue stroom) verbonden. Vanuit de schakelaar gaat de bruine fasedraad dan verder als zwarte schakeldraad



Edit: Dus als ik het goed begrijp zit de aanvoer dan de elektriciteit bij het stopcontact. Dit stopcontact is weer verbonden met een andere (niet getekende) centraaldoos of direct met de meterkast?





mvg,

The Iron Maiden

7 mei 2012 aangepast door The Iron Maiden

[groeselt]

Je mist in het algemeen een fasedraad (bruin) vanuit de centraaldoos naar schakelaar 1.

Nu zit schakelaar 1 niet met fase (continue stroom) verbonden. Vanuit de schakelaar gaat de bruine fasedraad dan verder als zwarte schakeldraad



Edit: Dus als ik het goed begrijp zit de aanvoer dan de elektriciteit bij het stopcontact. Dit stopcontact is weer verbonden met een andere (niet getekende) centraaldoos of direct met de meterkast?





mvg,

The Iron Maiden

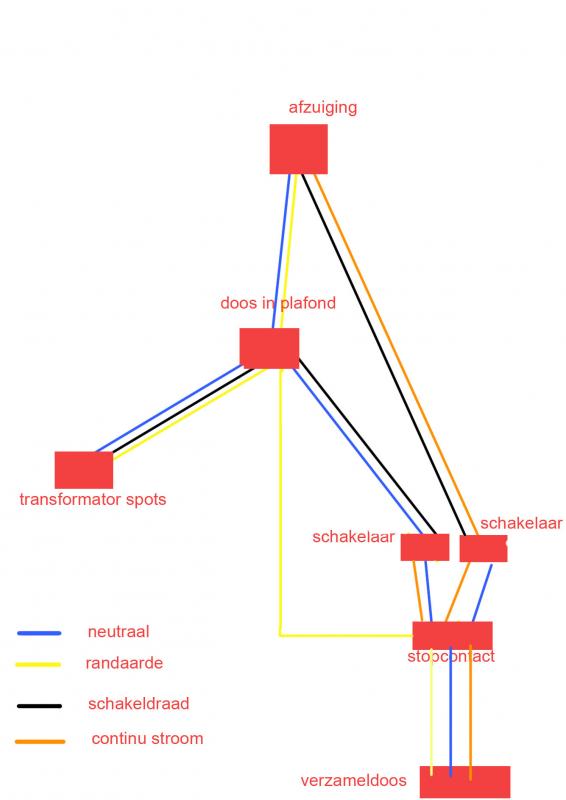

komt idd binnen via een doos bij het stopcontact, zie bijlage.

een bruine vanuit doos naar schakelaar (deze is toch alleen maar voor de spots, deze hoeft toch geen continustroom,

ventilator wel (dat is de rechter schakelaar)

of zie ik dit verkeerd

[grunnsat]

Er klopt nog niets van de tekening.



Je hebt een drievoudig inbouwdoos nodig, dus drie inbouwdozen naast elkaar. Neem vooral diepe exemplaren om de lasklemmen in kwijt te raken.



Op de bruine draad die binnenkomt plaats je een lasklem. Van die lasklem gaat één draad naar het stopcontact, één draad naar de schakelaar van de trafo, één draad naar de schakelaar van de ventilator, en één draad naar de ventilator zelf.



Op de blauwe draad plaats je ook een lasklem. Van die lasklem gaat één draad naar het stopcontact, één draad naar de trafo, en één draad naar de ventilator.



Op de aardedraad plaats je ook een lasklem als je bij de ventilator en/of de trafo aarde nodig hebt. Je sluit er dan draden op aan voor het stopcontact, de trafo en/of de ventilator. Hebben die beide laatste geen aarde nodig, dan kun je de binnenkomende aardraad direct op het stopcontact aansluiten als je wilt.



Tenslotte trek je nog een zwarte draad van de schakelaar van de verlichting naar de trafo, en een zwarte draad van de schakelaar van de ventilator naar de ventilator.
