MBH10 Geplaatst: 7 mei 2012 Delen Geplaatst: 7 mei 2012 (aangepast) @Groesel: Thuis het ventilatieprobleem opgelost door een temp. sensor geklemd op de heetwatertoevoer naar de badkamer te plaatsen en deze zo in te stellen dat bij een bepaalde temp. het contact sluit. Boven die watertemp. draait de ventilator, als de watertemp. doordat er geen HW. toevoer meer is, daalt schakelt de ventilator vanzelf uit. De voeding vanaf de hogere verdieping langs het afvoerkanaal van de ventilator via een WCD. (een vorm van automatisering.... :-) ) 7 mei 2012 aangepast door MBH10 Link naar reactie Delen op andere sites Meer opties om te delen...
grunnsat Geplaatst: 7 mei 2012 Delen Geplaatst: 7 mei 2012 @Groesel: Thuis het ventilatieprobleem opgelost door een temp. sensor geklemd op de heetwatertoevoer naar de badkamer te plaatsen en deze zo in te stellen dat bij een bepaalde temp. het contact sluit. Boven die watertemp. draait de ventilator, als de watertemp. doordat er geen HW. toevoer meer is, daalt schakelt de ventilator vanzelf uit. De voeding vanaf de hogere verdieping langs het afvoerkanaal van de ventilator via een WCD. (een vorm van automatisering.... :-) ) Tsja, een leuk knutselproject. Maar waarom zou je? Een ventilator met ingebouwde hygrostaat gaat draaien als de lucht vochtig is, en stopt als de lucht droog is. Link naar reactie Delen op andere sites Meer opties om te delen...
MBH10 Geplaatst: 7 mei 2012 Delen Geplaatst: 7 mei 2012 (aangepast) @Grunnsat: Kwestie van keuzes. Hygrostaat kapot, alles vervangen. Ventilator kapot, idem. Bovendien geen extra draden in aparte PVC leidingen van centraaldoos of inbouwdoos met extra schakelaar naar ventilator. Een vorm van kosten/baten/comfort. Daarnaast; door de steker uit de WCD te trekken is het hele ventilatie"systeem" apart spanningloos te maken. 7 mei 2012 aangepast door MBH10 Link naar reactie Delen op andere sites Meer opties om te delen...
groeselt Geplaatst: 7 mei 2012 Auteur Delen Geplaatst: 7 mei 2012 (aangepast) Er klopt nog niets van de tekening. Je hebt een drievoudig inbouwdoos nodig, dus drie inbouwdozen naast elkaar. Neem vooral diepe exemplaren om de lasklemmen in kwijt te raken. Op de bruine draad die binnenkomt plaats je een lasklem. Van die lasklem gaat één draad naar het stopcontact, één draad naar de schakelaar van de trafo, één draad naar de schakelaar van de ventilator, en één draad naar de ventilator zelf. Op de blauwe draad plaats je ook een lasklem. Van die lasklem gaat één draad naar het stopcontact, één draad naar de trafo, en één draad naar de ventilator. Op de aardedraad plaats je ook een lasklem als je bij de ventilator en/of de trafo aarde nodig hebt. Je sluit er dan draden op aan voor het stopcontact, de trafo en/of de ventilator. Hebben die beide laatste geen aarde nodig, dan kun je de binnenkomende aardraad direct op het stopcontact aansluiten als je wilt. Tenslotte trek je nog een zwarte draad van de schakelaar van de verlichting naar de trafo, en een zwarte draad van de schakelaar van de ventilator naar de ventilator. grunnsat, zo bedoel je? 7 mei 2012 aangepast door groeselt Link naar reactie Delen op andere sites Meer opties om te delen...

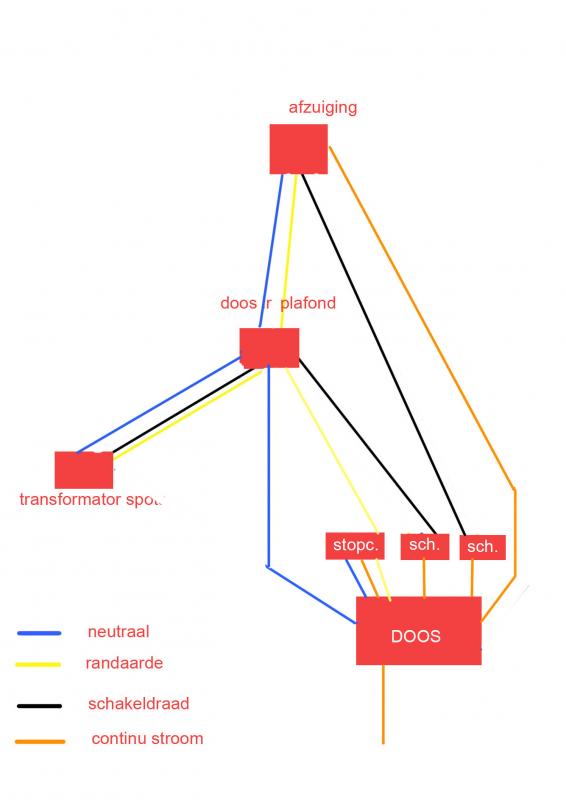

groeselt Geplaatst: 7 mei 2012 Auteur Delen Geplaatst: 7 mei 2012 zie bijlage, minder kabels vanuit doos naar plafond Link naar reactie Delen op andere sites Meer opties om te delen...
MBH10 Geplaatst: 7 mei 2012 Delen Geplaatst: 7 mei 2012 (aangepast) @Groeselt: Kun je eens op je tekening aangeven welke draden samen via welke buis lopen? Standaard zit in de centraaldoos in het plafond al een permanente spanning -fase- draad (bruin) evenals de -nul- draad (blauw). De tweede schakeldraad (zwart) mag gewoon vanaf de inbouwdozen met schakelaars via de centraaldoos in het plafond naar (de doos bij?) de ventilator gevoerd worden. De meeste ventilatoren zijn dubbel geisoleerd en kunnen niet geaard worden. Zoals je het nu aangeeft lijken er twee buizen vanaf de centraaldoos en vanaf de doos met schakelaars naar de ventilator te gaan. 7 mei 2012 aangepast door MBH10 Link naar reactie Delen op andere sites Meer opties om te delen...
groeselt Geplaatst: 7 mei 2012 Auteur Delen Geplaatst: 7 mei 2012 @Groeselt: Kun je eens op je tekening aangeven welke draden samen via welke buis lopen? Standaard zit in de centraaldoos in het plafond al een permanente spanning -fase- draad (bruin) evenals de -nul- draad (blauw). De tweede schakeldraad (zwart) mag gewoon vanaf de inbouwdozen met schakelaars via de centraaldoos in het plafond naar de (doos bij?) de ventilator gevoerd worden. De meeste ventilatoren zijn dubbel geisoleerd en kunnen niet geaard worden. dat meot ik vanavond even controleren Link naar reactie Delen op andere sites Meer opties om te delen...
groeselt Geplaatst: 8 mei 2012 Auteur Delen Geplaatst: 8 mei 2012 Ik heb gisteren stopcontact en schakelaar licht aangesloten en werkt, alleen moet ik nog de afzuiging aan de schakelaar koppelen. hier gaat bruin/blauw en zwart heen, dit klopt toch? Link naar reactie Delen op andere sites Meer opties om te delen...
The Iron Maiden Geplaatst: 8 mei 2012 Delen Geplaatst: 8 mei 2012 Blauw vanuit centraaldoos naar afzuiging, bruin vanuit stopcontact naar schakelaar en zwart vanuit schakelaar naar afzuiging. Eventueel nog geel/groen vanuit centraaldoos naar afzuiging als dit nodig is. mvg, The Iron Maiden VU+ duo met OpenPli, CCam 2.11 op 78 cm triax wok en multiblock op Astra 19.2, 23.5 en 28.2 -- Hier had uw reclame kunnen staan -- Link naar reactie Delen op andere sites Meer opties om te delen...
groeselt Geplaatst: 8 mei 2012 Auteur Delen Geplaatst: 8 mei 2012 iron maiden, dankjewel zo ga ik dit afmaken Link naar reactie Delen op andere sites Meer opties om te delen...
grunnsat Geplaatst: 8 mei 2012 Delen Geplaatst: 8 mei 2012 Die centraaldoos is toch geen centraaldoos maar een plafonddoos? De stroomvoorziening komt toch bij het stopcontact en de schakelaars aan? Waarom twee installatiebuizen naar die ventilator brengen, dat slaat toch nergens op met permissie? Die hele plafonddoos is feitelijk onnodig. Als je het uitvoert zoals ik beschreven heb is dat de meest simpele en directe methode. Link naar reactie Delen op andere sites Meer opties om te delen...
groeselt Geplaatst: 8 mei 2012 Auteur Delen Geplaatst: 8 mei 2012 Die centraaldoos is toch geen centraaldoos maar een plafonddoos? De stroomvoorziening komt toch bij het stopcontact en de schakelaars aan? Waarom twee installatiebuizen naar die ventilator brengen, dat slaat toch nergens op met permissie? Die hele plafonddoos is feitelijk onnodig. Als je het uitvoert zoals ik beschreven heb is dat de meest simpele en directe methode. plafonddoos is idd geen centraaldoos, deze gebruik ik ook niet meer, alleen voor spots. stopcontact/schakelaar lamp functioneerd al, heb nu alleen de afzuiging nog, die krijgt blauw/bruin/zwart Link naar reactie Delen op andere sites Meer opties om te delen...
grunnsat Geplaatst: 8 mei 2012 Delen Geplaatst: 8 mei 2012 plafonddoos is idd geen centraaldoos, deze gebruik ik ook niet meer, alleen voor spots. stopcontact/schakelaar lamp functioneerd al, heb nu alleen de afzuiging nog, die krijgt blauw/bruin/zwart Die laatste kun je dus helemaal bedraden vanaf de inbouwdoos voor de schakelaar, en niet gedeeltelijk via de omweg van de plafonddoos. Link naar reactie Delen op andere sites Meer opties om te delen...
groeselt Geplaatst: 8 mei 2012 Auteur Delen Geplaatst: 8 mei 2012 Die laatste kun je dus helemaal bedraden vanaf de inbouwdoos voor de schakelaar, en niet gedeeltelijk via de omweg van de plafonddoos. klopt was ik ook van plan, dankjewel voor jullie hulp Link naar reactie Delen op andere sites Meer opties om te delen...
