Volgens mij is dit een pic ic, de chip zal je wel kunnen vervangen, maar in die chip hoort software e ndie zal beveiligd zijn....

[kwetal]

@CB1: Mijn clients betreffen inderdaad V3. De ic's zijn zeer klein en de opdruk is soms zeer vaag. Verder heb ik geen specifieke (en dus kostbare) macrolens. Desondanks denk ik dat de voor jou benodigde specificaties (voor een kenner) leesbaar zijn. Ik heb het contrast van de opdruk gedeeltes van de IC's lokaal een beetje versterkt.



De foto:



http://agtraa.home.xs4all.nl/sat4all/smartwiV3.html

[Eddy VL]

Processor Nordic nRF9E5

Eeprom M95320

Tree terminal Power supply: LM317LM

Hex Inverter buffer HC4049

Open collector Hex buffer driver LC07A



Eddy Vl

[kwetal]

@Eddy Vl: Mooi zo, een kenner met scherp oog! CB1 zal op dit moment al vlijtig aan het solderen zijn denk ik.

[Eddy VL]

Mooi zo, een kenner met scherp oog





Euh, nee...

Bifocale bril!



Eddy Vl

[CB1]

Ok heb dit weekend nogal druk gehad maar ik heb nu eindelijk een heleboel info.

Iedereen heeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeel erg bedankt.



@eddy VL



Het ging mij om deze dus



Hex Inverter buffer HC4049

Open collector Hex buffer driver LC07A



Gr Cb1

28 mei 2012 aangepast door CB1

[CB1]

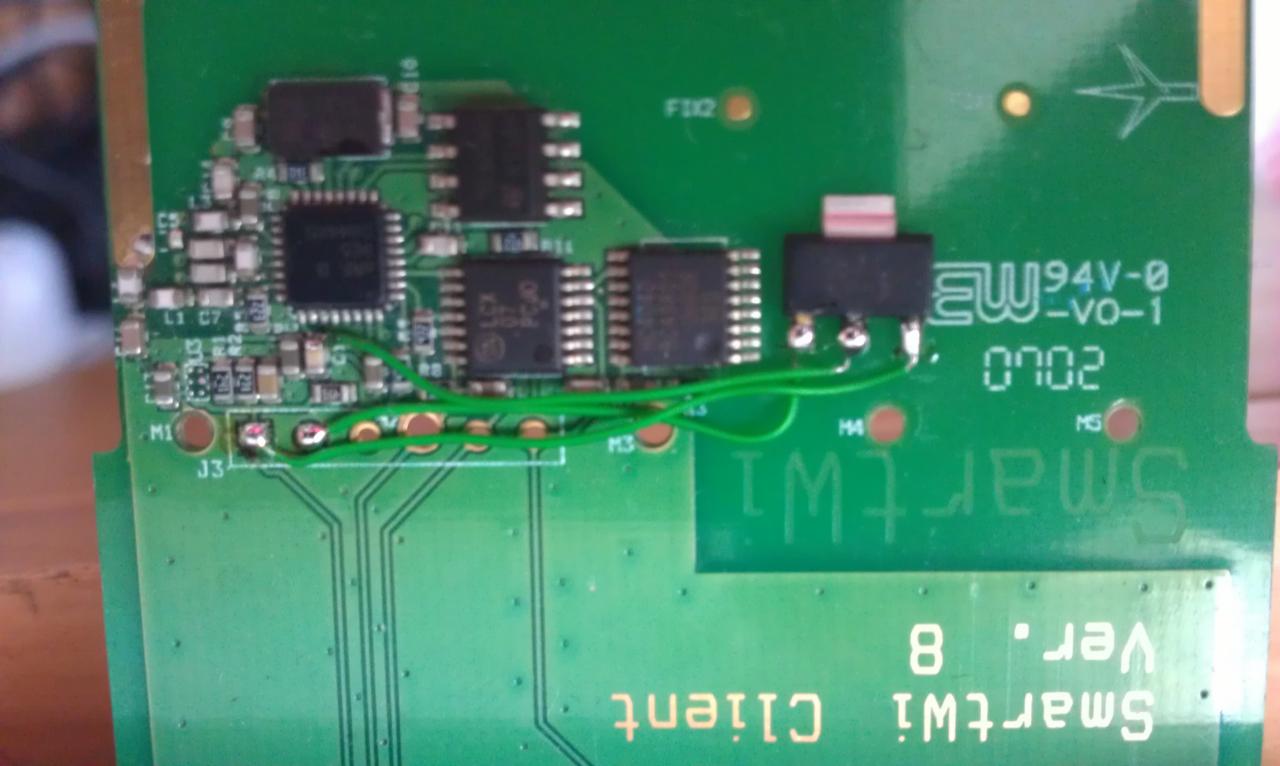

Inmiddels werkt mijn gewone v8 client kaart weer.

Die kleine bga zat met 3 pootjes aangesloten en liep naar de vdd van de chip op de kaart.

Op internet mocht deze chip max 3,3v hebben dus ging ik er van uit dat dit waarschijnlijk een volt regelaar moest zijn.

Hier heb ik dus een volt regelaar tussen gezet en hij doet het weer.



Iedereen bedankt voor de reacties.

Wel dom van mij dat ik hier niet eerder naar gekeken heb.



Gr Cb1

1 juni 2012 aangepast door CB1

[Matchless]

Die kleine bga



Ik zie geen BGA maar een TQFP chip.



BGA zijn chips met de "pootjes" onder de chip

[Eddy VL]

In alle geval, het werkt weer en mooi opgelost.



Denk er aan:



SPELEN IS LEUK



Eddy Vl

[CB1]

Ik zie geen BGA maar een TQFP chip.



BGA zijn chips met de "pootjes" onder de chip



Ik weet wat een bga is.

Alleen had ik ze nog nooit met 6 pootjes gezien.

Bij de andere v8 kaartjes van mij zie ik aan de zijkant geen soldering zitten en deze moeten dus aan de onderzijde zitten.

Daarom zei ik bga , maar goed hij doet het inderdaad weer.

[planetbitworld]

Hallo.





Alleen is dan de vraag, werkt de versie 3 met mijn smartwi.

Anders ben ik alleen zo'n mini bga nodig maar ik heb geen idee wat voor 1 daar op zit.

Misschien dat iemand mij dat vertellen kan.



Gr. en alvast bedankt,

Cb1



Versie 3,6,8 en 10 mini zijn allen uitwisselbaar.

versie 12 is smartwi II en niet uitwisselbaar.

[CB1]

Dan kan ik de andere ook proberen klaar te krijgen.

Dan heb ik er 4.

Maar goed dat heeft geen haast, het ging mij er om om 1 klaar te krijgen en dat is gelukt dus daar ben ik blij mee.



Gr Cb1

[iemand]

mooi dat ie het het weer doet.

d'r is niets zo mooi als zelf repareren

[CB1]

Dat vind ik dus ook.

En dit is weer mooi gelukt.



Gr Cb1
