uitrichten Wave Frontier Toroidal 90 schotel

[henkie73]

ik dacht ik ga even mijn t90 opnieuw afstellen.



dat is zover gelukt.



maar ik heb nu iets raars.



ik heb 28,2 helemaal links op de reel zitten ernaast zit 23,5 dan 19,2 ,enz



het rare is nu dat ik vroeg 100 % signaal had.



28,2 zat toen bijna in het midden, nu zit hij bijna helemaal lniks. en mijn signaal is nu maximaal op ned 1 86%, ned 3 93% rtl4 87%, net5 94%.



raar raar hoe kan dat.



of moet ik het zo zien dat hoeverder je naar buiten gaat hoe slechter ???



ik moet dit toch niet kunnen.





graag wat info voor wat te doen?



ik snap er niks mee van





alvast bedankt.



gr.

henk

26 mei 2012 aangepast door henkie73

[Sprietje]

Maar beste henkie73

Het lijkt er op dat je een beetje naar de bekende weg vraagt. Natuurlijk is het zo dat hoe schuiner de signalen op de schotel vallen, hoe minder de versterking wordt.

Neem nu eens een stuk karton. Hou dat recht voor je. Dan zie je het maximale oppervlak van dit stuk karton. Hou het stuk karton nu eens 45 graden gedraaid. Dan is de hoogte nog wel het zelfde maar de breedte is voor het zicht een stuk kleiner geworden nl. nog maar 70%. Alleen al doordat het oppervlak 30% kleiner is geworden, heb je al veel minder versterking maar er komt ook nog bij dat bij een parabolische reflector de signalen niet goed meer naar een brandpunt gereflecteerd worden. Dat alles bij elkaar resulteert er in dat het signaal aan de zijkant van de rail flink afneemt.

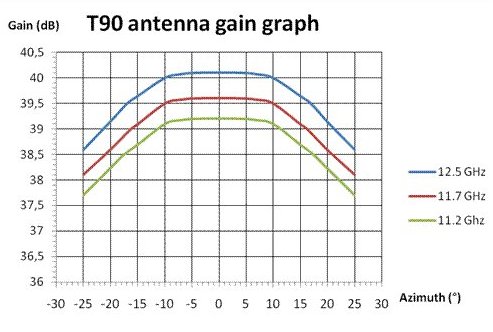

Ik vind het dan ook van de gekke dat je soms ziet dat de rail nog verlengt wordt. Dan hou je nog maar een heel zwak signaal over. Als je over zo’n breed gebied satellieten wilt ontvangen, neem dan 2 T90 schotels, dan hoef je niet helemaal tot aan de zijkant te gaan. Zie de bijlage van een T90 bij verschillende ontvangsthoeken.

[Sprietje]

Zou je me kunnen vertellen welke twee uiterste lnb's voor welke satellieten je nu op je rail geplaatst hebt. Dan kan ik je wat meer vertellen over het signaalverlies.

[henkie73]

Oke, nu snap ik het.

die bijlage zegt alles.

ik had al zo'n vermoeden.



maar dat is nu bevestigd...

thanks







p.s.

maar waar komt de t90 mee over een dan.

in een singel lnb versie.

met een 80 cm schotel ???



gr.

henk

[henkie73]

mijn bedoeling was eigenlijk op 28,2 oost en 30 west te pakken.



maar als CD dan zoveel verlies heeft houdt het snel op.

denk ik...



dit heb ik nu.



28,2---- 25,5 ----- 19,2 ---- 15,8 ----- 13 ---- 0.8 w en wil graag 30 west hebben.



maar dat wordt dan heel moeilijk op een schotel???





gr.

henk

[Sprietje]

Beste henkie73

Stel dat je van 28,2 oost tot 30 graden west wilt ontvangen. Dat is 28,2+30=58,2 graden Orbit. Orbit wil zeggen gemeten op de Clarkebelt vanaf het middelpunt van de aarde. Maar jij ontvangt de satellieten vanuit Nederland mag ik aannemen. Dan is de 58,2 graden orbit gelijk aan 70,1 graad Azimuth.

Als je dat mooi verdeeld hebt over de lengte van de rail, dan zit je dus 35 graden Azimuth uit het midden. Je ziet, de grafiek loopt maar tot 25 graden Azimuth.

In het midden van de rail gedraagd een T90 zich als een schotel die 90cm breed is.

35 graden uit het midden gedraagd een T90 zich als een schotel die 68cm breed is.

Ik zeg niet dat het niet kan maar het signaal aan de zijkant wordt wel zwakker en de vraag is of je daar mee kunt leven.

[henkie73]

Beste Sat4all Freak,



hartelijk bedankt voor de goede uitleg.

hier hebben we nu iets aan.



en ja ik woon in NL Groesbeek (bij Nijmegen).



ik kan er wel mee leven maar het is best veel signaal verlies.



maar wat ik kan doen is 28,2 op de grens van 10 graden zetten en dan verlengen.

maar volgens jou schema hou ik niet veel meer over voor 30 west.

ik weet dan niet of het de moeite waard is om de real te verlengen. (2 schotel is geen optie (volgens mijn vrouw ))



wat zou ik overhouden, is er dan naar te kijken met goed weer.



thanks



Henk

[Sprietje]

_{Beste henkie73}



_{De waardes die jij opgaf “ned 1 86%, ned 3 93% rtl4 87%, net5 94%.” zijn natuurlijk helemaal zo slecht nog niet maar wel minder als voorheen. Voor de Astra 28,2 moet je je wel bedenken dat begin volgend jaar de spotbeam wordt overgenomen door een nieuwe satelliet, de Astra 2F die een strakkere beam heeft dan de huidige Astra 1N satelliet. Omdat jij in Groesbeek woont, moet je daar toch zeker rekening mee houden.}

_{Ik zou 30 graden west op het einde van de rail zetten, niet verlengen. De 28,2 oost blijft dan een flink stuk van het andere einde van de rail.}

_{Ga er in het berekeningsmodel van SatLex van uit dat je de satellieten van 36 graden oost tot 30 graden west gaat monteren. In werkelijkheid gebruik je echter maar tot 28,2 graden oost. Dan blijft de Astra 28,2 en de Astra 23,5 een redelijk eind van het uiteinde van de rail en hou je voldoende signaal.}

26 mei 2012 aangepast door Sprietje

[henkie73]

Haha je naam verkeerd haha

Sorry sprietje, zat niet op te letten



O ik dacht dat ga ik niet redden.



30 graden west. Dan kom ik toch met 28.2 toch helemaal links op de rail...



Wat ik hier gelezen heb ga ik dat niet redden.



Gr.

Henk

[Sprietje]

Beste henkie73

Ik mag aannemen dat je de SatLex-calculator kent.

Kijk eens op deze site:

http://www.satlex.de/nl/wavefrontier_calc-params.html?satlo_east=36.0&user_satlo_east=&user_satlo_east_dir=E&satlo_west=-30.0&user_satlo_west=&user_satlo_west_dir=E&location=51.83%2C5.86&la=51.83&lo=5.86&country_code=nl

Daar heb ik voor je ingevuld:

De meest oostelijke satelliet is de 36,0 graden oost

De meest westelijke satelliet is 30,0 graden west

De schotel staat in Nijmegen.

Nu ga je de schotel afstellen volgens deze gegevens en plaatst de lnb’s die jij hebt opgegeven. Je gaat dus niet verder dan de Astra 28,2. Dan blijft er toch nog een heleboel ruimte over op de rail naast de Astra 28,2 graden.

[henkie73]

Nee die ken ik nog niet,

Thanks sprietje.



Nu wordt het mij duidelijk.



Hmmm, morgen even gaan proberen.

En dan ook gelijk 4.8 w erbij zetten hihi.



Gr. Henk

Nogmaals bedankt voor de info...



[Sprietje]

Beste henkie73

Ik denk dat het beter is dat jij je eerst eens verdiept in het afstellen van een WaveFrontier T90 voordat je aan je schotel gaat liggen stellen. Lees dit giga verhaal maar eens hoe je een T90 moet afstellen. Toets in op Google: downloads/instellen-schotel.pdf

Met ongelofelijke dank aan Gerard (wie Gerard dan ook moge zijn), wat een meesterstuk om het afstellen van de T90 zo te beschrijven! Mijn petje af!

[henkie73]

Sprietje, dat lukt mij wel.



zo spannend is het niet denk ik,



je hoort het wel hoe het afloopt..





nogmaals bedankt



gr.

henk

[grondstof]

Nee die ken ik nog niet,

Thanks sprietje.



Nu wordt het mij duidelijk.



Hmmm, morgen even gaan proberen.

En dan ook gelijk 4.8 w erbij zetten hihi.



Gr. Henk

Nogmaals bedankt voor de info...



Ik vermoed dat je 4.8 oost bedoeld i.p.v west zo ja dan scheelt deze opmerking een hoop gezoek.

Zo nee sorry dat ik mij er mee bemoeide.

[henkie73]

je hebt gelijk. 4.8 oost.



even nu nog een vraagje.



mijn schotel in nu een beetje gekantelt. hoor dit.

bij de t90 zie ik dit vaker.

maar het lijkt nu op 4.5 oost een stuk hoger zit .

terwijl ik op 28,2 23,5 19,2 goed signaal zit.

nu snap ik het niet meer.









en dat scheelt zo'n 2 cm ????

dat hij hoger zit....



gr.

henk

27 mei 2012 aangepast door henkie73
