Big Bisat montage handleiding

[pinnoes]

Hi Satters,



heb een gebruikte BiG Bisat gekocht, alles los in de doos, met alle schroeven en boutjes, maar hoe deze inelkaar zetten?

heeft er iemand een handleiding op de web kon ik deze niet vinden.



Bedankt



Pinnoes

16 juni 2012 aangepast door pinnoes

[Sprietje]

Heb je hier voldoende aan?

http://www.visiosat.com//flash/flash-BIGBISAT.html

[pinnoes]

Heb je hier voldoende aan?

http://www.visiosat.com//flash/flash-BIGBISAT.html



hi spreitje



deze had ik al gevonden, maar de montage hoe en waar elke boutjes en schroeven horen



pinnoes

[Ventura]

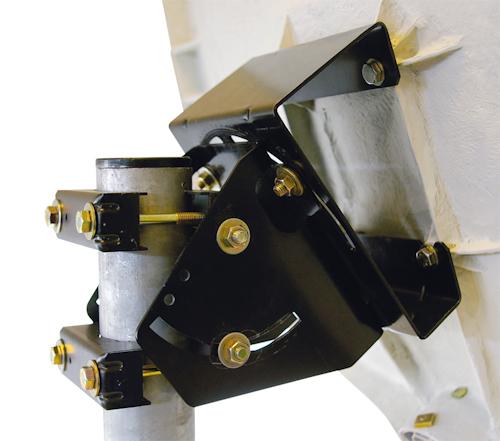

Zo zit de achterkant er uit van de Visiosat Big Bisat.



17 juni 2012 aangepast door Ventura

[pinnoes]

Ventura,



heel erg bedankt



pinnoes

[pinnoes]

Ventura,



kan je ook een foto plaatsen van de rail en bevestinging van de LNBhouder, want op de lnb houder zit zo een teken -0- is dat de punt dat je moet instellen op je rail?



bedankt pinnoes

[Ventura]

want op de lnb houder zit zo een teken -0- is dat de punt dat je moet instellen op je rail?



Dat is correct.

[Sprietje]

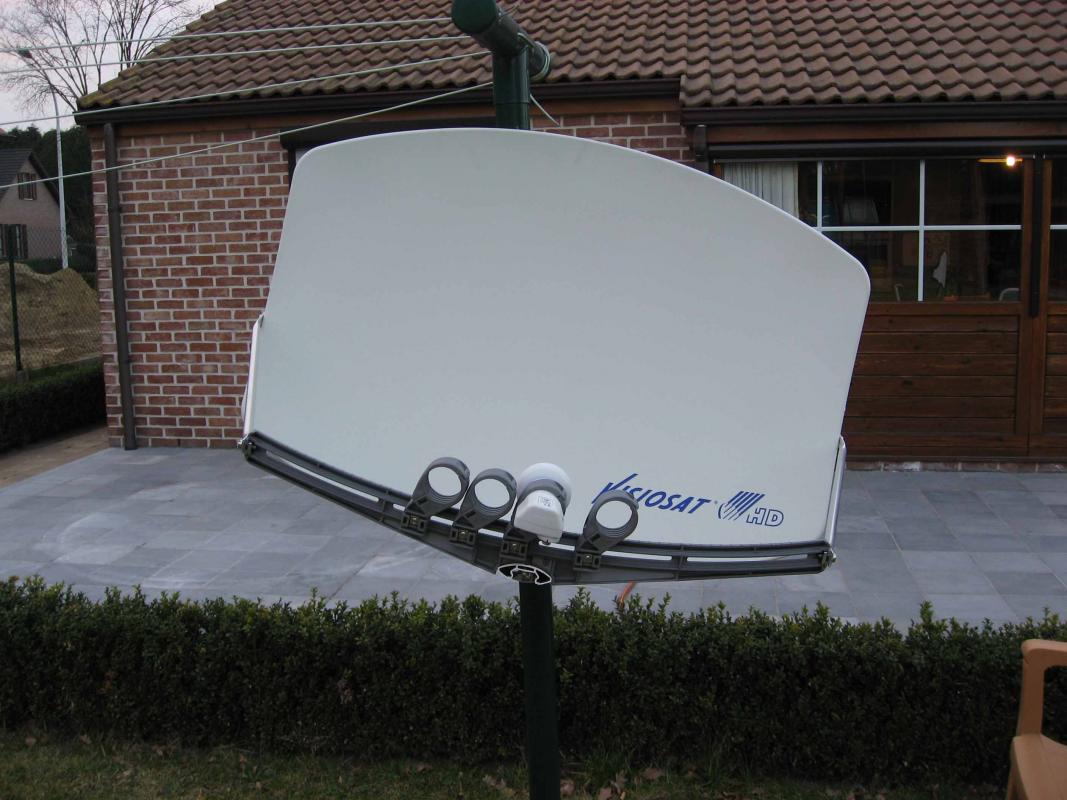

Heb je hier wat aan?

[pinnoes]

Ventura en Sprietje



bedankt schotel zit in elkaar, alleen nu w8 op mooi weer



pinnoes

[Sprietje]

Beste pinnoes



Heb je toegang tot de berekeningen van de Visiosat Big Bisat schotel?



[Crazy Sat]

Even ter info :



Gisteren voor een vriend in het Franse Boeschepe , voor mij 6 km bij mijn woonplaats vandaan , deze schotel gaan plaatsen.

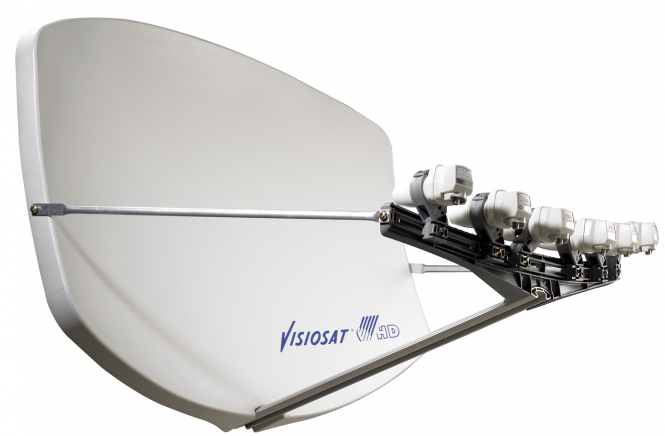

Hij moest een schotel hebben met vaste opstelling en acht satellieten. De Visiosat BIG Bisat is hiervoor prima geschikt want deze schotel kan tot max. 8 satellieten aan. Ik had een range nodig van 12,5W tot 28,2E.

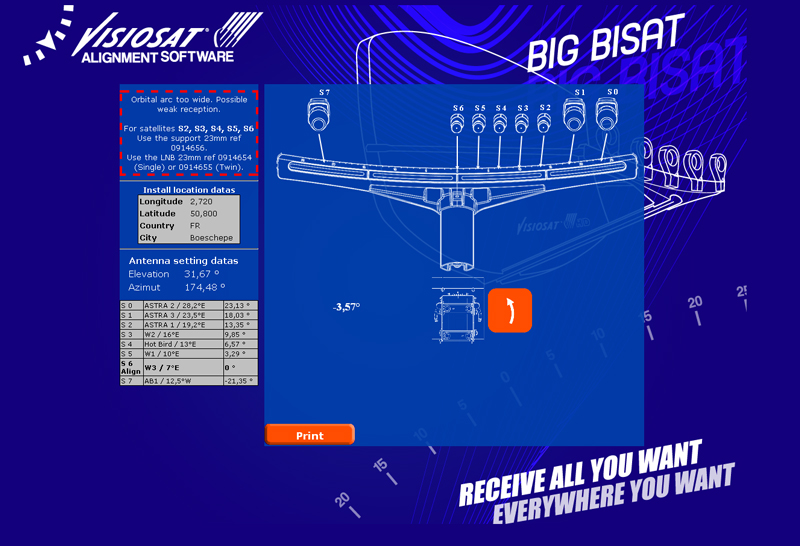

Voor de satellieten die hij wilde hebben zie screenschot.

Heb gebruik gemaakt van 8 single alp's lnb's en alles online laten uitrekenen. Heb de lnb's op de rail geplaatst volgens bijgaand screenshot. alsook de screw van de schotel en de elevatie aangepast.

Alles heb ik gewoon op een tafel ingesteld. Daarna de ganse schotel op de mast geplaatst en gewoon uitgericht op een FTA zender op de 7°E.

Het resultaat was verbluffend ! Alle andere satellieten waren ook direct perfect. In anderhalf uur was alles geklonken , op alle satellieten heel hoge percentages in ontvangstniveau.



Een aanrader voor iedereen deze schotel !!!

[Marc-Sim]

@Crazy Sat,



.... op alle satellieten heel hoge percentages in ontvangstniveau.



Een aanrader voor iedereen deze schotel !!!



Volledig mee eens ! Is ook mijn "favoriet".



Grt, Marc.

[henk@antwerpen]



Bovenstaand onderdeel (2 stuks) vind ik niet terug in de montagehandleiding. Zie het ook niet op de foto.

[Sprietje]

Het plaatje kan niet geöpend worden.

[Marc-Sim]

Betreft 2x 'rondellen' waarvan er eentje met de 'inkeping' naar de 'elevatie' schaal (graden) moet wijzen, die 2de gebruik je zondermeer voor het bovenste kantelpunt...



Grt, Marc.
