onderdelen Vierpolige potmeter ?

[Smurf]

Ik heb een paar weken terug een jukebox gekocht.

Het beestje is meer of minder compleet, echter de volume regeling mist.



Nu dacht ik die even zelf te bouwen maar in het schema staat een vierpolige potmeter met opschrift 17+5K



hoe zit zo een ding in elkaar? kan ik die namaken met een 3 polige + weerstand?

[Ronsworld]

Ik denk dat dit een draadgewonden potmeter is met "middenaftakking".

Helaas geen idee of je die op zo'n manier kan namaken.



Zal vast wel ergens nog verkrijgbaar wezen, mss een vraagje op een jukebox forum o.i.d..

Origineel is altijd leuker natuurlijk.





HCO.

[iemand]

Da't soort potmeter wordt gebruikt om bij zacht volume de tonen wat op te krikken.



Maar kan dus ook zonder "opkrikken", resp zonder middenaftakking; eerst maar weer geluid uit de kast ;-)

17 juni 2012 aangepast door iemand

[JanLuc Piccard]

Dat is een potmeter die vroeguh gebruikt werd in een fysiologische sterkte regeling.

Maar je kunt hem vervangen door een huidige gewone potmeter.

Het 4e draadje sluit je dan via een 2k2 oid aan op de 'hete' kant van de potmeter.

17 juni 2012 aangepast door JanLuc Piccard

[Eddy VL]

Gewoon vervangen door een 22k log. De 4 de poot dient voor de loudness. (als je het volume dichtdraait lijkt het alsof de

bassen verdwijnen, daarom zetten ze er deze filter op en die geeft meer bas als de potmeter "stiller" staat)



Die heb je echter niet nodig, dus je kan deze gewoon weglaten.



Eddy Vl

[Smurf]

Yippee, geluid komt er uit, een beetje blikkig en op vol volume zoiets als wat uit een telefoon zou komen.

22K pot gebuikt. de 33n geheel weg gelaten.



Nu is of mijn volume printje niet goed.. of de versterker doet zijn werk (na 42 Jaar) niet meer zo optimaal.



iemand een idee?

[Eddy VL]

Als je het schema hebt kan je ons laten meedenken? Aan de volumeknop alleen zien we niet veel....

Of op zijn minst het merk/type...



Eddy Vl

[Smurf]

Het gehele schema is een beetje groot zou ik moeten kijken hoe ik dat in mijn pc krijg,

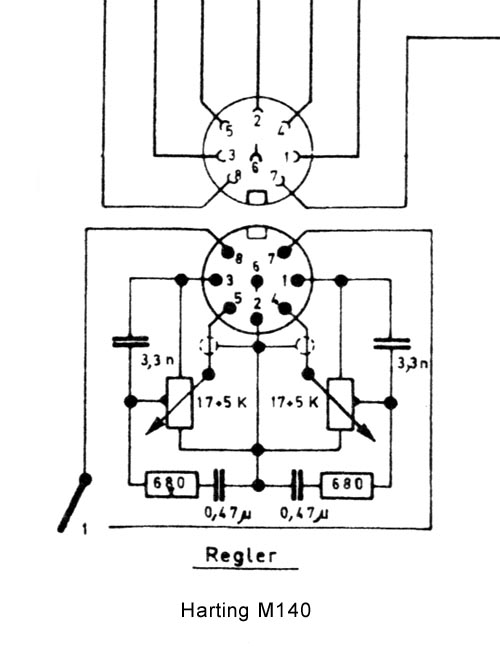

heb wel een afbeelding van alleen de volume regeling

de schakelaar is de terugleg knop om de plaat terug in het magazijn te forceren als deze bv blijft hangen

18 juni 2012 aangepast door Smurf

[Eddy VL]

Inscannen in stukken ter grootte van A4 moet toch lukken? Opslaan als .JPG.

En de eindversterker alleen is al een goed begin...



Eddy Vl

[Smurf]

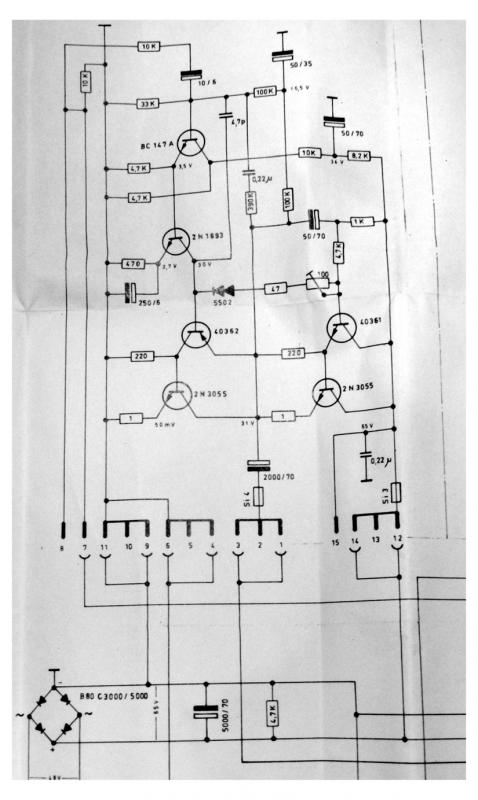

Foto dan maar, pin 7 komt van de toonregeling



3 en 6 naar de luidspreker



is 1 kanaal van de versterker

[Steve]

over welk app en type gaat het nu ?

[Ronsworld]

Deze denk ik: http://www.jukebox-w...rting_M140K.htm



Harting M140 (stond stiekem op schemaatje 2 )



http://www.sat4all.c...r/#entry2091095



HCO.

[Eddy VL]

Zijn de speakers nog goed?

Eens aansluiten op een andere versterker, of eens andere speakers op de uitgang aansluiten...



Eddy Vl

[Smurf]

Het is een Harting M140S Rendezvous

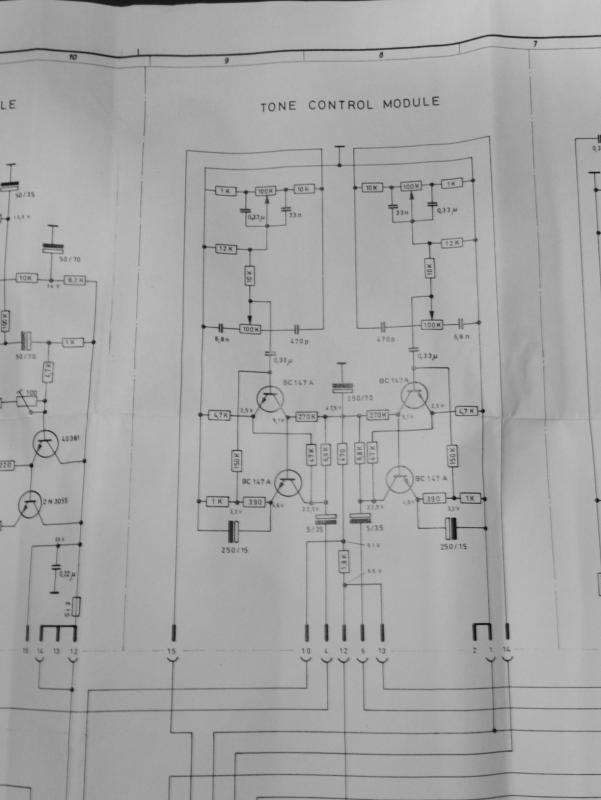

heb ook nog een foto gemaakt van de toon regeling (daar hangt de volume regelaar aan)

[Smurf]

De luidsprekers die er nu aan hangen werken links en rechts en zijn goed
