Smargo Triplereader werkend krijgen op Enigma2 ontvanger

[M_Z]

Ik heb deze week eens een beetje zitten stoeien met de 'nieuwe' Smargo Triple Smartcardreader.



Feitelijk niks anders dan drie smartcardreaders zoals bekend van Smargo, maar dan in 1 compacte behuizing en slechts 1 USB aansluiting. Als je dus nood hebt aan meer kaartlezers voor je Enigma2 ontvanger zonder dat je daarbij nog eens een aparte USB hub bij wilt gebruiken, dan is dit een elegante oplossing.

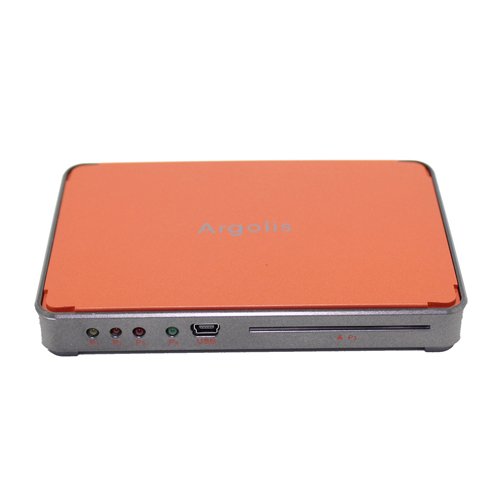

De smartcardreader is uitgevoerd in een lelijke oranje kleur, heeft een mini-USB aansluiting en 4 ledjes. Het groene ledje brandt zodra de voeding vanuit de ontvanger doorkomt. De overige ledjes geven de data-overdracht per kaartlezer aan. Verder aan drie zijdes een smartcard gleufje. Bij elkaar wordt het dus toch een redelijk groot apparaat, de smartcards steken voor de helft uit het apparaat, een klein vliegtuigje lijkt het dan wel.



Bij de Openpli images wordt de Smargo Triplereader meteen herkend.

Middels een dmesg commando in telnet kun je zien aan welke devUSB poort ze gekoppeld worden.

Middels een lsusb kun je nog meer info binnenhalen over de aangesloten usb apparaten, en hierbij zie je ook het serienummer van de reader.



dmesg

ftdi_sio 2-1.1:1.0: FTDI USB Serial Device converter detected
usb 2-1.1: Detected FT2232C
usb 2-1.1: Number of endpoints 2
usb 2-1.1: Endpoint 1 MaxPacketSize 64
usb 2-1.1: Endpoint 2 MaxPacketSize 64
usb 2-1.1: Setting MaxPacketSize 64
usb 2-1.1: FTDI USB Serial Device converter now attached to ttyUSB5
ftdi_sio 2-1.1:1.1: FTDI USB Serial Device converter detected
usb 2-1.1: Detected FT2232C
usb 2-1.1: Number of endpoints 2
usb 2-1.1: Endpoint 1 MaxPacketSize 64
usb 2-1.1: Endpoint 2 MaxPacketSize 64
usb 2-1.1: Setting MaxPacketSize 64
usb 2-1.1: FTDI USB Serial Device converter now attached to ttyUSB6
ftdi_sio 2-1.1:1.2: FTDI USB Serial Device converter detected
usb 2-1.1: Detected FT2232C
usb 2-1.1: Number of endpoints 2
usb 2-1.1: Endpoint 1 MaxPacketSize 64
usb 2-1.1: Endpoint 2 MaxPacketSize 64
usb 2-1.1: Setting MaxPacketSize 64
usb 2-1.1: FTDI USB Serial Device converter now attached to ttyUSB7
dvb_demux_feed_del: feed not in list (type=0 state=0 pid=ffff)

lsusb -d 0403:6011 -v

Bus 002 Device 004: ID 0403:6011 Future Technology Devices International, Ltd
Device Descriptor:
bLength				18
bDescriptorType		 1
bcdUSB			 2.00
bDeviceClass			0 (Defined at Interface level)
bDeviceSubClass		 0
bDeviceProtocol		 0
bMaxPacketSize0		64
idVendor		 0x0403 Future Technology Devices International, Ltd
idProduct		 0x6011
bcdDevice			5.00
iManufacturer		 1 ***geen-reclame***
iProduct				2 Triple Reader+
iSerial				 3 00000461
bNumConfigurations	 1
Configuration Descriptor:
bLength				 9
bDescriptorType		 2
wTotalLength		 78
bNumInterfaces		 3
bConfigurationValue	 1
iConfiguration		 0
bmAttributes		 0xa0
 (Bus Powered)
 Remote Wakeup
MaxPower			 150mA
Interface Descriptor:
 bLength				 9
 bDescriptorType		 4
 bInterfaceNumber		0
 bAlternateSetting	 0
 bNumEndpoints		 2
 bInterfaceClass	 255 Vendor Specific Class
 bInterfaceSubClass	255 Vendor Specific Subclass
 bInterfaceProtocol	255 Vendor Specific Protocol
 iInterface			 2 Triple Reader+
 Endpoint Descriptor:
	bLength				 7
	bDescriptorType		 5
	bEndpointAddress	 0x81 EP 1 IN
	bmAttributes			2
	 Transfer Type			Bulk
	wMaxPacketSize	 0x0040 1x 64 bytes
	bInterval			 0
 Endpoint Descriptor:
	bLength				 7
	bDescriptorType		 5
	bEndpointAddress	 0x02 EP 2 OUT
	bmAttributes			2
	 Transfer Type			Bulk
	 Synch Type			 None
	 Usage Type			 Data
	wMaxPacketSize	 0x0040 1x 64 bytes
	bInterval			 0
Interface Descriptor:
 bLength				 9
 bDescriptorType		 4
 bInterfaceNumber		1
 bAlternateSetting	 0
 bNumEndpoints		 2
 bInterfaceClass	 255 Vendor Specific Class
 bInterfaceSubClass	255 Vendor Specific Subclass
 bInterfaceProtocol	255 Vendor Specific Protocol
 iInterface			 2 Triple Reader+
 Endpoint Descriptor:
	bLength				 7
	bDescriptorType		 5
	bEndpointAddress	 0x83 EP 3 IN
	bmAttributes			2
	 Transfer Type			Bulk
	 Synch Type			 None
	 Usage Type			 Data
	wMaxPacketSize	 0x0040 1x 64 bytes
	bInterval			 0
 Endpoint Descriptor:
	bLength				 7
	bDescriptorType		 5
	bEndpointAddress	 0x04 EP 4 OUT
	bmAttributes			2
	 Transfer Type			Bulk
	 Synch Type			 None
	 Usage Type			 Data
	wMaxPacketSize	 0x0040 1x 64 bytes
	bInterval			 0
Interface Descriptor:
 bLength				 9
 bDescriptorType		 4
 bInterfaceNumber		2
 bAlternateSetting	 0
 bNumEndpoints		 2
 bInterfaceClass	 255 Vendor Specific Class
 bInterfaceSubClass	255 Vendor Specific Subclass
 bInterfaceProtocol	255 Vendor Specific Protocol
 iInterface			 2 Triple Reader+
 Endpoint Descriptor:
	bLength				 7
	bDescriptorType		 5
	bEndpointAddress	 0x85 EP 5 IN
	bmAttributes			2
	 Transfer Type			Bulk
	 Synch Type			 None
	 Usage Type			 Data
	wMaxPacketSize	 0x0040 1x 64 bytes
	bInterval			 0
 Endpoint Descriptor:
	bLength				 7
	bDescriptorType		 5
	bEndpointAddress	 0x06 EP 6 OUT
	bmAttributes			2
	 Transfer Type			Bulk
	 Synch Type			 None
	 Usage Type			 Data
	wMaxPacketSize	 0x0040 1x 64 bytes
	bInterval			 0
Device Status:	 0x0000



Op het internet staat over deze Triplereader slechts zeer weinig info, het eerste dat je zult vinden is een heel verhaal over een file die je moet toevoegen aan je rules. Hiermee hernoem je dan de dev-status hetgeen in elk geval voor de juiste werking in een Enigma2 ontvanger totaal niet nodig is.



Voor gebruik in CCcam bijvoorbeeld was het voldoende om volgende regels in de CCcam.cfg toe te voegen:



SERIAL READER : dev/ttyUSB5 smartreader+
SERIAL READER : dev/ttyUSB6 smartreader+
SERIAL READER : dev/ttyUSB7 smartreader+

Uiteraard moet je de nummers achter dev/ttyUSB.. aanpassen aan hetgene je ziet in je dmesg output.



M_Z

[dejef]

Iemand deze toevallig werkend gekregen op een raspberrypi ?

Op enigma en linux (x86) is het geen probleem maar op een raspberry is het blijkbaar andere koek.
