reparatie Diseqc specificaties

[dream_on2]

Ik vermoed dat de Diseqc aansturing in mijn DM500s kapot is. Een schakelfet was kapot (drain en source kortgesloten), ik heb deze vervangen maar het probleem is nog niet opgelost.



Nu ben ik op zoek naar de specificaties van Diseqc (graag met een timing plaatje), zodat ik weet hoe dit er uit ziet en kan na meten op een oscilloscope.



Weet iemand wanneer de hogere Diseqc spanning worden doorgegeven aan de LNB: altijd naar een bepaalde tijd of alleen tijdens satelliet wissel?



Kortom ik heb nog wat meer info nodig om mijn probleem te tacklen.



Mvg,



Martijn

[Kareltjevdh]

Beste Martijn, Waarschijnlijk heb je geen 22Khz meer of is deze te laag. Controleer even de condensator welke de 22khz opwekt. Uit mijn hoofd is dit C726.

Gr. Karel

[iemand]

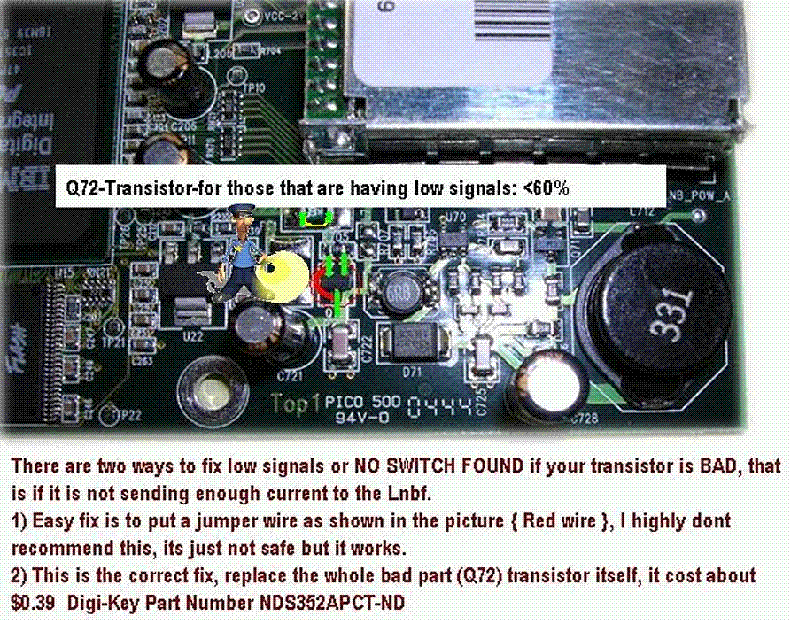

Of je fet is " weer" stuk.



Je had hem ook kunnen vervangen door een draadje.

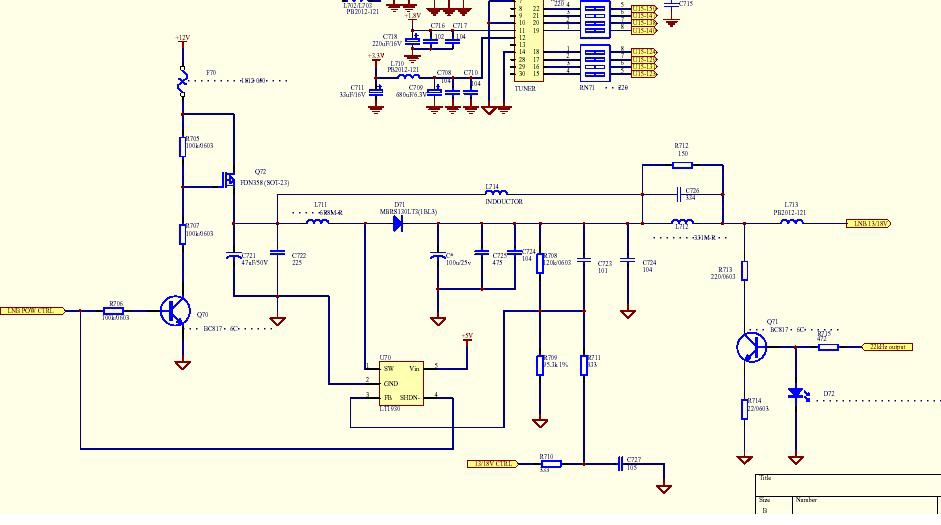

Ik heb even een stukje schema toegevoegd.

23 oktober 2012 aangepast door iemand

[dream_on2]

Dank jullie voor jullie reactie. Het schema had ik al bemachtigd. Ik ben zelf elektrotechnicus dus technisch los ik het wel op. Alleen kan ik slecht achterhalen of die 20 kHz en hogere LNB spanning nu continue werken of alleen tijdens verandering van satelliet. Met een scope heb ik dan snel het probleem gelocaliseerd en opgelost.

[Steve]

verandering van satelliet wordt gedaan met de 22khz toneburst. de commando`s verstuur je over disec c

de lnb spanning moet er altijd op staan, ong 15v

[Eddy VL]

Hetgeen je ziet is afhankelijk van de gekozen transponder:



Bij "H" horizontaal heb je 13V

Bij "V" vertikaal heb je 18V



Als je boven de 11700 frequentie zit staat er een continue signaal van 22kHz op.

Als je hieronder zit is het gewoon gelijkspanning.



Bij het "verzetten" kan je ook een pulstrein krijgen met dezelfdeamplitude als de continue toon.

(het kan zijn dat de ontvanger even kortstondig overschakelt van 18V naar 13V)



De meeste ontvangers sturen een blokgolf van 650 mV.



Voor de specs kom je op

http://www.google.be...u-YsBoBBPnOfGYA



Oh ja, als je geen spanning hebt, zie eerst de zekering na...



Eddy Vl

24 oktober 2012 aangepast door Eddy VL

[dream_on2]

Dit is precies d info die ik nodig had. Bedankt. Dit weekeinde zal ik de signalen bemeten, bedankt tot zover!



Martijn

[dream_on2]

Gisteren tot de conclusie gekomen dat het LNB_PWR_CTRL signaal vanuit de IBM IC niet actief werd. Ik heb FET Q72 kortgesloten en de stepup converter hardware matig ge-enabled door het shtdwn signaal op de 5V aan te sluiten.



Nu werkt alles weer bedankt.

[Eddy VL]



Eddy Vl

[iemand]

d'r is niets zo mooi als zelf repareren
