Wandcontactdoos met 2 separate SAT aansluitingen?

[MFX2000]

Komende week ben ik druk bezig met verbouwen en dan wil de vrouw graag de kabels van de schotel netjes weggewerkt zien. Dus ik heb een gat in de kruipruimte gemaakt naar de tuin en daar lopen nu 2 nieuwe sat grondkabels door.



Deze moet ik nu naar boven trekken en aansluiten op een wandcontactdoos. Omdat ik nog niet een nieuw gat wil boren voor een extra WCD dacht ik het op te lossen met een Hirschman EDS 322 F. Het leek namelijk dat ik hier 2 aansluitingen had.



Gisteren kwam mijn bestelde pakje binnen en bij het bekijken zag ik dat hier wel 2 aansluitingen waren maar dat deze op 1 kabel zitten.

De 2e kabel is voor de CAI. Maar ik wil 2 aparte kabels hebben zodat ik bij het opnemen op tuner1 van mijn DM8000 nog wel kan blijven zappen. In het verleden had ik hem al eens eerder doorgelust maar als ik dan op RTL4 opneem, dan kan ik geen NED3 meer kijken. Daarom dat ik nu vanaf de schotel 2 aparte kabels richting het huis heb lopen.



Met een beetje zoeken las ik dat ook mensen de Triax GAD 274 gebruiken. Alleen als ik de specificaties hier lees, dan lijkt het erop dat de GAD274 lijkt op de EDS322F.



Wie kan mij bevestigen dat de Triax GAD 274 wel met 2 aparte sat kabels werkt en daarnaast nog een CAI kabel?

Of bestaat dit simpelweg niet en moet ik gewoon een nieuwe gat boren in de muur om een extra WCD te plaatsen?



Alvast bedankt voor het meedenken :-)

[Sprietje]

Beste MFX2000



Het is niet waar wat je schrijft betreft de Hirschmann EDS 322F.

Je kunt er twee sat-coaxkabels op aansluiten.

Ze gaan er van uit dat op beide coaxkabels zowel satellietsignaal als TV-signaal zit.

Dit moet je zelf eerst samen koppelen met een diplexer, zie afbeelding, bijvoorbeeld in de meterkast.



Op bladzijde 125 zie je dat op de ene sat-aansluiting het volledige spectrum staat, zie de bovenste balk in de grafiek die loopt van 5 tot 2400 MHz.

Het signaal van de tweede coaxkabel wordt in de doos gesplits in satelliet- en TV-signaal.

Dit is te zien op de tweede balk. Bij deze sat-aansluiting heb je alleen de frequentie van 950-2400MHz.

De TV-aansluiting wordt aangegeven op de onderste balk waar alleen het spectrum van 5-862MHz uit komt.



[dutchandrew]

Je kunt er inderdaad twee sat-coaxkabels op aansluiten. Ingang 1 is voor gecombineerd rtv/sat signaal. Ingang 2 is voor de tweede sat. tuner. Zelf heb ik een 4 voudige splitter aangesloten op de rtv uitgang om zo meerdere aansluitingen te hebben voor de radio als de tv.

[Sprietje]

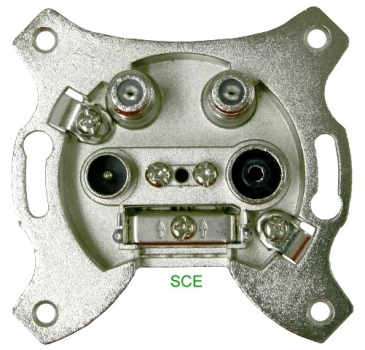

De Hirschmann EDS 322 F heeft 2 sat-aansluitingen en een TV-aansluiting maar geen radio-aansluiting. Als je een GAD 274 neemt, dan heb de 2 Sat aansluitingen, een TV en een Radio-aansluiting, zie bijlage.

[MFX2000]

Hoi Sprietje,



Bedankt voor de info. Voor beide heb ik dus een diplexer nodig? De cai komt vanuit de meterkast door de meterkast naar de andere kant van de woonkamer met een belkin125 kabel (wit). Dit is ongeveer 10 meter. Vanaf het punt waar het naar boven moet in de woonkamer komen de sat kabels door de muur naar binnen.



Ik moet dus op dat punt in de kruipruimte de diplexer op de kabels aansluiten en met een nieuw kabeltje deze naar boven trekken naar de wandcontactdoos.



Vergeten te melden is dat ik vanaf de wandcontactdoos de cai weer wil gaan splitsen omdat ik een dvb-c kaart in de DM heb zitten en ernaast een UPC Horizon box heb staan. Nu heb ik weinig verstand van de frequenties maar het samenvoegen van 2 signalen in de kruipruimte, het splitsen in de cai doos en het nogmaals splitsen van het cai signaal zal zeker invloed hebben op het signaal?



De diplexer moet daarnaast ook nog retour geschikt zijn neem ik aan vanwege de functionaliteit op de horizon box.



In de meterkast heb ik trouwens een 30dB versterker geplaatst (retour geschikt) voor het cai signaal omdat ik daar weer een splitter achter heb zitten voor de kabel naar de woonkamer en een kabel naar de slaapkamer.

[Sprietje]

Beste MFX2000



Nee, je hoeft maar één diplexer te nemen. Per slot van rekening hoeft de aansluitdoos het gecombineerde signaal maar één maal te splitsen in satellietsignaal en Radio-TV-signaal.

Maar bedenk wel dat het samenvoegen van signalen en het splitsen van signalen telkens weer wat verlies geeft. Zo’n diplexer is leuk als je bij de ontvanger slechts twee coaxkabels via leidingen kunt aanvoeren. Als er ruimte is om een derde coaxkabel te plaatsen, kun je de satelliet- en Radio-TV-signalen beter gescheiden houden.

En van zo’n 30dB versterker ben ik al helemaal niet gecharmeerd. Dat geeft veelal extra problemen. Als je het signaal gaat splitsen, verlies je maar 4-6dB. Ga je dat 30dB versterken, dan heb je kans op oversturing. Het kabelsignaal wat in je meterkast wordt aangeleverd, is meestal ruim voldoende om dat te splitsen zonder versterker.

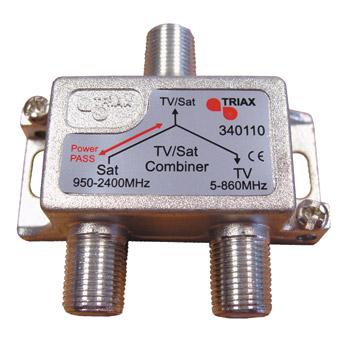

De diplexer die ik aangaf is retour geschikt, zie de rode pijlen die in twee richtingen wijzen.





[dutchandrew]

Beste MFX2000,



Je gaf aan geen extra gat te willen boren. Ik had iets soort gelijks ivm een nieuw te leggen vloer.

Uiteindelijk heb ik het toch maar gedaan en zijn het drie inbouwdozen naast elkaar geworden met ieder een eigen buis naar de kruipruimte.

1 voor de 2 coaxkabels, 1 voor de luidspreker kabels en 1 voor een netwerkkabel. Zo hoop ik de eerst komende tijd niet weer door de (nieuwe) vloer te hoeven boren.

[MFX2000]

Allemaal bedankt voor de tips. ik zal met 1 diplexer werken en kijken of die versterker inderdaad nut heeft of niet. Kan altijd nog op marktplaats gezet worden :-)



@dutchandrew: Voor de luidsprekers is het inderdaad misschien handig om een extra gat te boren. Heb deze nu volledig achter de plinten rondom de kamer lopen. Nu ik toch in de kruipruimte bezig ga kan ik net zo goed hier ook de kabel onderdoor leggen. Bedankt voor de tip! Zelf niet bij stilgestaan.

[MFX2000]

Hoi Sprietje,



Nog één vraagje. De door jouw aangegeven Triax 340110 kon mijn electro specialist niet leveren. Hij heeft mij een Spaun SEW 121 F verkocht (kwam er alleen later pas achter dat deze 5x zo duur is) maar kon niet echt bevestigen of deze retourgeschikt is. In de specificaties staat weinig maar zie ik wel 1 of 2 schotels staan. Zou bijna denken dat hij dan retourgeschikt moet zijn als je een rotor wilt aansturen?



Zijn alle diplexers retourgeschikt (ondanks geen pijlen) of moet ik een dergelijke aanname niet doen?



Heb hem nu al wel onder de vloer aangesloten maar heb pas niet eerder dan volgende week woensdag mijn tv en dreambox weer in de woonkamer staan (gisteren pas het stucwerk laten doen). Heb 14 dagen omruil garantie dus er is nog wel even tijd aangezien ik maandag deze diplexer gekocht heb.

[Sprietje]

Beste MFX2000

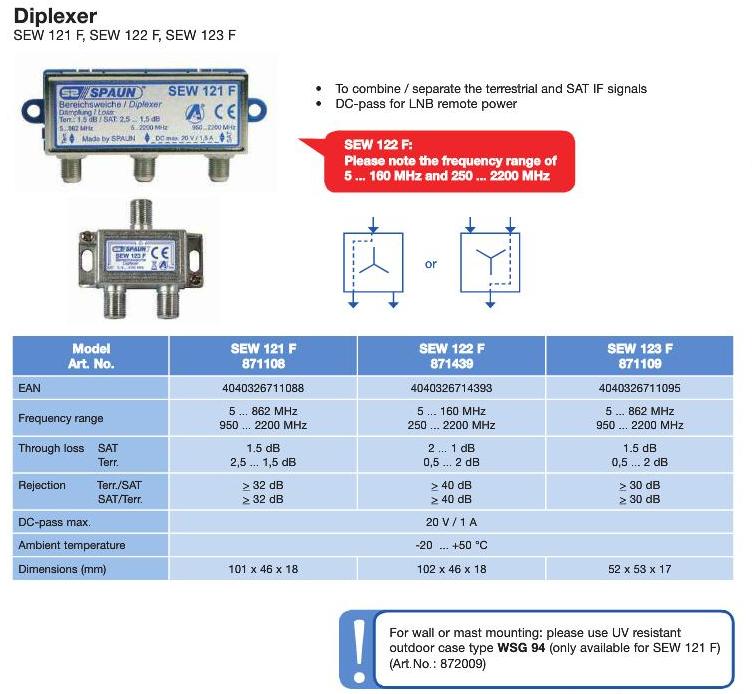

Het is toch wat dat een satellietboer geen kennis van zaken heeft wat hij verkoopt en dat hij ook niet in staat is dat op te zoeken, maar deze Spaun SEW 121 F laat in beide richtingen stroom door, zie de bijlage.

Je ziet dat deze diplexer geschikt is om signalen te koppelen of door hem omgedraaid te gebruiken te scheiden.

[MFX2000]

Hoi Sprietje,



Enorm bedankt voor het verifieren. Ja helaas had die verkoper niet veel kennis van zaken. Gaat blijkbaar tegenwoordig meer om de centen dan om iets juist te verkopen (vooral als ik de prijzen zie). Betekend dat ik in ieder geval niet meer door de hele kruipruimte hoef te bewegen om de diplexer eventueel te vervangen :-)



Laat volgende week wel weten of ik alles naar behoren aan de praat heb gekregen.



Groet!

[Sprietje]

In Duitsland zie ik de Spaun SEW 121 F te koop staan voor 11,60 euro, in Nederland voor 23 euro. Is je satellietboer dan zo duur en ook nog weinig kennis van zaken? Dan is het misschien beter om gewoon via internet te bestellen.

[MFX2000]

Nou die electronica specialist bij ons in het dorp is gewoon met alles duur. Wist niet dat de Spaun SEW 121 F ook goed genoeg was. Maargoed het is even niet anders. Blijft een dure hobby ;-) Ben zelf meer een software gek en de hardware is mij vaak net iets te hoog gegrepen.



Maar bestellen via internet gaat ook lang niet altijd goed. Via de webshop van een schotel speciaalzaak in Alkmaar had ik een Hirschmann (Triax) GAD 274 besteld voor 27 euro (inclusief verzendkosten) en ik kreeg een Philips PAS 0042 opgestuurd (die de helft kost). Na klagen krijg ik nu wel gelukkig de Triax opgestuurd en moet die vrijdag binnenkomen.

[Sprietje]

Beste MFX2000
