Het avontuur begint: de Technisat Multytenne plaatsen

[JoeG135]

oh ja had nog vraagje zijn de schotels van triplesat en multytenne identiek?

[Sprietje]

Ja, de schotels zijn identiek alleen zitten in de Triplesat slechts 3 lnb's en in de Multytenne 4 lnb's. Ze hebben gewoon 1 lnb weg gelaten.
De reflector van beide schotels zijn in feite de Satman 45.


[JoeG135]

ok ik dacht dat de triple astra 3 als middelpunt had en dus nauwkeuriger afgeregeld kon worden dan multytenne

[Sprietje]

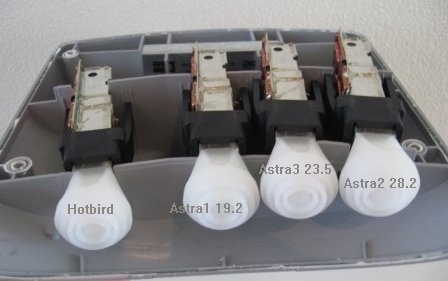

Nee, de lnb van de Astra 19,2 zit altijd precies in het midden, zie bijlage.

Waar je wel winst mee kunt halen is de scheefstand van de Schotel zodat de lnb's de Clarkebelt juist volgen en die scheefstand is afhankelijk van waar de Multytenne staat. Omdat je bij de Triplesat maar 3 lnb's hebt die tegen elkaar aan staan, is dat bij een Triplesat minder van belang. Maar voor de skew van de lnb's is het voor beide types van belang.

[Sprietje]

Ach, bijlage vergeten.

[JoeG135]

ja dan is een triple sat dus een rip off ik ga met de garmin binnenkort de exacte locatie meten

[Sprietje]

De coördinaten vindt je zo via Google.
Toets op Google Maps je straat , (eventueel huinummer maar dat is niet nodig) in. Ga op het rode ballonnetje staan, klik met de rechter muisknop op "Wat is hier?", en je hebt je coördinaten.


[JoeG135]

dat is resp 51,67  4,031 wil wel weten of het ook beter is als  ik straks een visiosat dan wel mijn raven project ophang anders laat ik m loodrecht staan gr joe

[Sprietje]

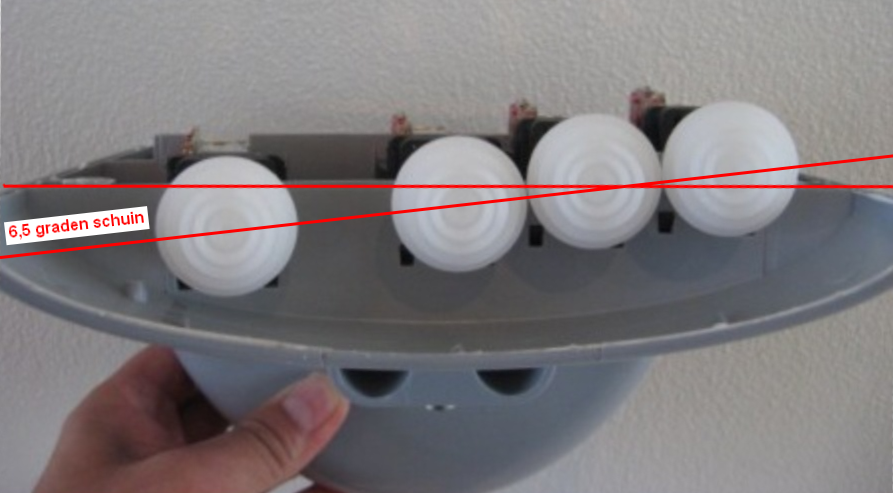

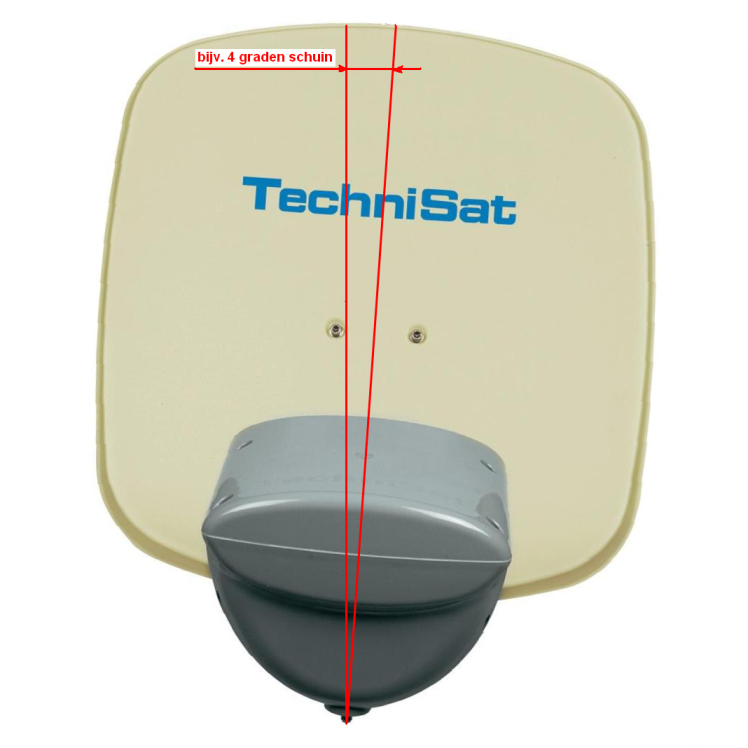

Nou, het is heel eenvoudig. De lnb's moeten 11 graden schuin staan. In een Multytenne of TripleSat staan ze 6,5 graden schuin. De schotel moet dus 4,5 graad schuin gezet worden om een optimale ontvangst te hebben. Dat is ook voor de skew van de lnb's beter want als je de schotel gewoon verticaal zet, staat van alle lnb's de skew op nul.
De mast moet dus op een of andere manier 4,5 graad schuin gezet worden naar het oosten, anders gezegd, naar links gekanteld als je achter de schotel staat. Heb je een hoek muurbeugel, dan is dat meestal wel met een paar vulringen of moeren aan de bovenzijde van de beugel tussen de muur op te lossen.
Hoeveel is 4,5 graden schuin?
Op een pijplengte van 10cm is dat 7,8mm, op een pijplente van 20cm dus 15,6mm enz.


[Sprietje]

In principe is het voor elke schotel met meerdere lnb's het beste om de gehele schotel scheef te zetten. Kijk maar naar de T55 en T90, de Visiosat Big Bisat en de Maximum E85 schotels.
Voor de Ravenschotel die een stuk breder is dan dat hij hoog is, is dat ook het beste maar dan moet je hem bij jou wel 11 graden schuin zetten.
Voor de Visiosat Bisat is het niet echt nodig.


[JoeG135]

eerst m maar tot 4.5 brengen daarna kan ik altijd nog verder kijken werkt het goed laat ik het zo

[Sprietje]

Gaat dat lukken denk je? Het ligt er een beetje aan of de hoek muurbeugel tegen een oostmuur of een zuidmuur gemonteerd is.

Tegen een zuidmuur heb je soms kans dat er slobgaten in de vier bevestigingsgaten zitten waarmee je de pijp 4,5 graad schuin kan zetten, anders moet je er slobgaten van maken.

[JoeG135]

nee pijp met betonvoet in grond beetje vrijgraven aanstampen en weer opvullen

[JoeG135]

heb m op 4,5 graad in de haast op A2 en A1 uitgericht heb halve hotbird dus morgen finetunen op de A1 moet het goedkomen

[Sprietje]

Je zult zien dat je nu een veel gelijkmatigere ontvangst krijgt.
Op een rechte pijp kun je wel optimaal afstellen op de Astra 19,2, maar dan staat de Hotbird en Astra 28,2 weer niet optimaal. Nu die pijp 4,5 graad schuin naar het oosten staat in de kijkrichting van de schotel, komen ze alle vier ongeveer maximaal te staan. Ook komt de skew van de lnb's beter te staan waardoor je vooral met 8PSK zenders minder last van uitval krijgt bij slecht weer.

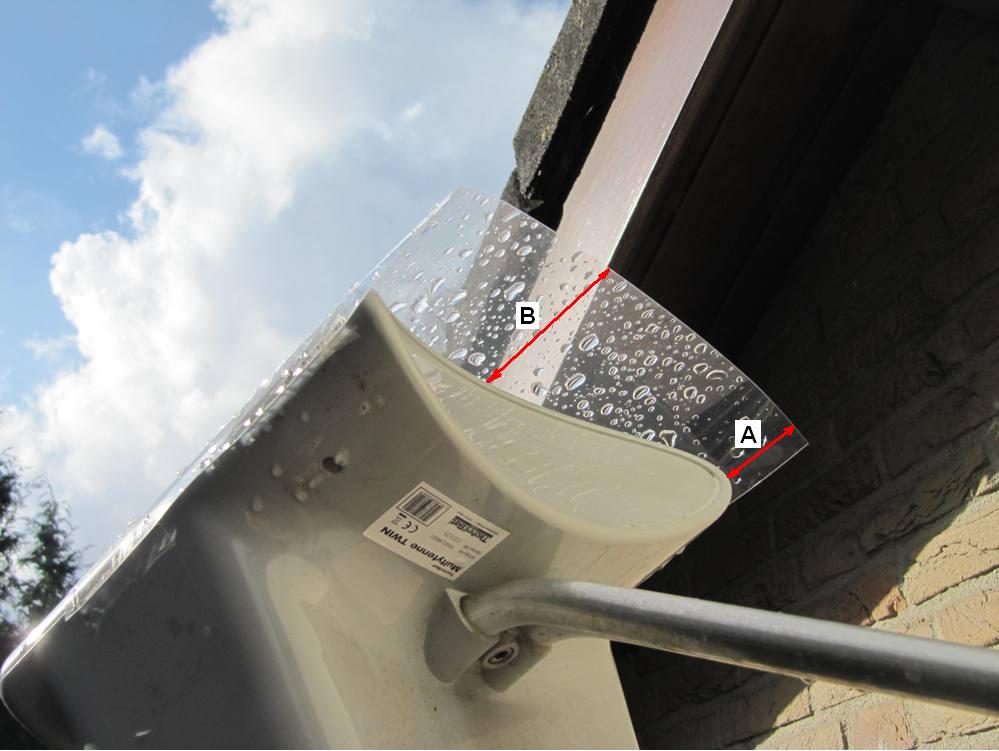

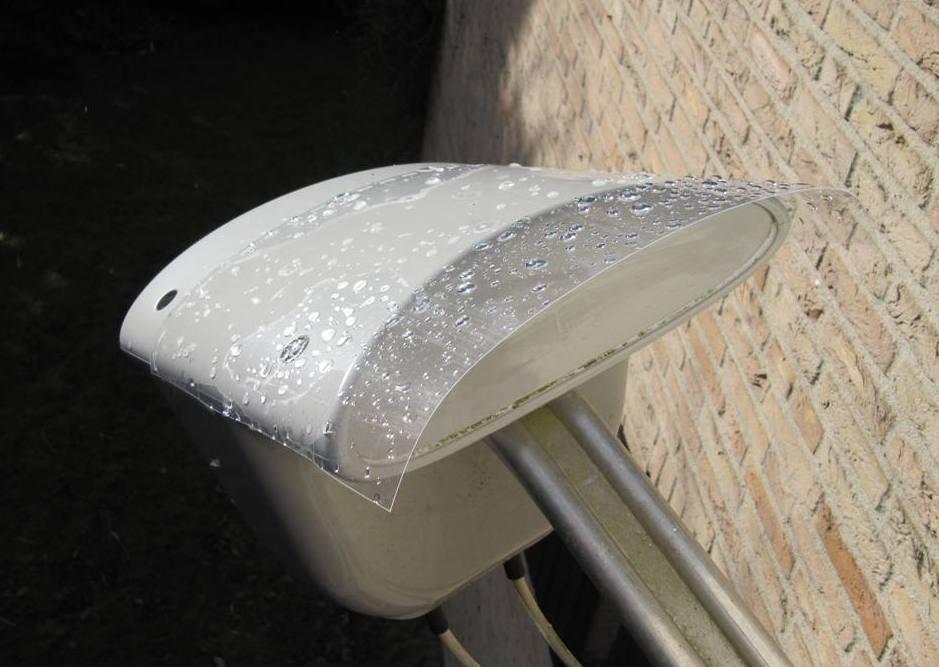

Maar vergeet er ook niet een regenkapje boven te maken, dat scheelt ook best veel om er voor te zorgen dat de voorzijde van de kop minder makkelijk vol waterdruppels komt, zie de bijlage. In het midden moet dat kapje 10cm overhangen. Doe je het meer, dan komen de waterdruppels van het kapje ook weer in de signaalweg.
